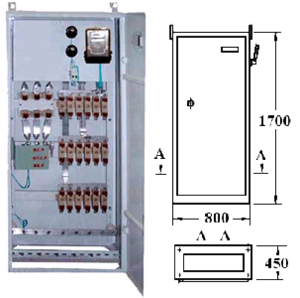

Рисунок и схема ВРУ3

 Вводно-распределительные устройства ВРУ-3

ВРУ-3 предназначены для приёма и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц.

Условия эксплуатации:

  • Высота над уровнем моря – не более 2000 м;
  • Температура окружающего воздуха от +10 С до 350 С;
  • Группа условий эксплуатации в части воздействия окружающей среды М2 по ГОСТ 17516.1-90

ВРУ-3 комплектуются из отдельных панелей согласно опросному листу (при отсутствии опросного листа панели поставляются с приборами учета и аппаратами защиты, параметры которых соответствуют их нормальным значениям).

 В панелях ВРУ3 установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического и неавтоматического правления освещением.

   Степень защиты – IРЗХ – IРОО со стороны дна (по ГОСТ 14254-96).
   Климатическое исполнение – УХЛ, категория размещения –ГОСТ 15550-70.
   Электрическое сопротивление изоляции не менее 10 МОм.
   Ошиновка УВР выдерживает без повреждений ударный ток короткого
   замыкания не менее 10 кА.
   Система шин L1, L2, L3, PEN
   Габаритные размеры панели -1800х800х270мм.
   Масса панели ВРУ3, не более 119 кг.

Назначение панелей:

  • вводные - для учета электрической энергии;
  • распределительные - для распределения электрической энергии, применяют совместно с вводными;
  • Вводно-распределительные - для распределения и учета электрической энергии.

Структура условного обозначения



ВРУХХХХУХЛ4

     1

   2

      3

    4

        5

1. Вводно-распределительное устройства шкафного исполнения

2. Классификация панелей по назначению:
11–18 – вводные;
21–29 – вводно-распределительные;
41–50 – распределительные

3. Наличие аппаратов на вводе:
0 – отсутствует;
1 – переключатель на 250А;
2 – переключатель на 400А;
5 – блок БВ на 250А;
6 – блок БПВ на 250А;
7 – блок БПВ на 250А и аппаратура АВР на 100А;
8 – блок БПВ на 250А и аппаратура АВР на 250А.

4. Наличие дополнительной аппаратуры:
0 – отсутствует;
1 – с группами 30х16А (АЕ1000) и аппаратурой автоматического управления освещением;
2 – с группами 30х16А (АЕ1000) без аппаратуры автоматического управления освещением;
3 – с группами 14х16А (АЕ1000) и аппаратурой автоматического управления освещением;
4 – с группами 14х16А (АЕ1000) без аппаратуры автоматического управления освещением;
5 – с группами 8х16А (Е27) и аппаратурой автоматического управления освещением;
6 – с группами 8х16А (Е27) без аппаратуры автоматического управления освещением.

5. Вид климатического исполнения по ГОСТ15150-69
Устройства вводно-распределительные ВРУ3 разработаны для замены панелей ВРУ1 и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью.



Тип панели  ВРУ3

Ном. ток, панели, А

Кол. и ном. ток вводного аппарата, А

Кол. и ном. ток аппарата, А

Блок автоматич. управления освещением

Кол-во аппаратов учета

3-фазных

1-фазных

10УХЛ4

500

2х250

-

-

-

2

11УХЛ4

500

2х250

-

-

-

2

12УХЛ4

800

2х400

-

-

-

2

13УХЛ4

800

2х400

-

-

-

2

14УХЛ4

160

2х160

-

-

-

1

20УХЛ4

800

-

ПН2 2х100+8х100

3х16

+

-

21УХЛ4

-

14х16

+

-

22УХЛ4

-

-“-

-

-

23УХЛ4

-

ПН2 5х100+5х100

30х16

+

-

24УХЛ4

-

14х16

+

-

25УХЛ4

-



-“-

-

-

26УХЛ4

-

ПН2 2х250+8х100

30х16

+

-

27УХЛ4

-

14х16

+

-

28УХЛ4

-

-“-

-

-

29УХЛ4

-

ПН2 4х250+4х100

30х16

+

-

30УХЛ4

-

14х16

+

-

31УХЛ4

-

-“-

-

-

40УХЛ4

250

1х250

5х100

14х16

+

-

41УХЛ4

1х250

+

1

42УХЛ4

2х250

+

-

43УХЛ4

2х250

+

1
