Панели распределительных щитов ЩО 70-1(2) классом напряжения 0,4 кВ предназначены для распределения электрической энергии, защиты от токов короткого замыкания и перегрузок на отходящих фидерах. Панели распределительных щитов ЩО 70-1(2) устанавливаются в трансформаторные подстанции или другие распределительные устройства электрических сетей 0,4 кВ с глухозаземленной нейтралью.Распределительные панели выполнены в виде металлических шкафов. На передней стороне ЩО 70 расположены измерительные приборы и ручки управления коммутационными аппаратами. Сборные шины ЩО 70 закрыты защитным кожухом, исключающим случайное прикосновение оперативного персонала к токоведущим частям электроустановки

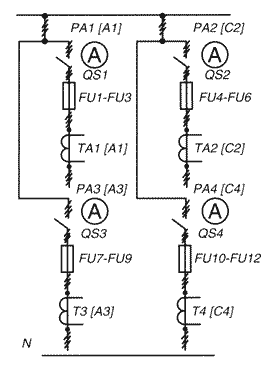

Принципиальная схема первичных соединений

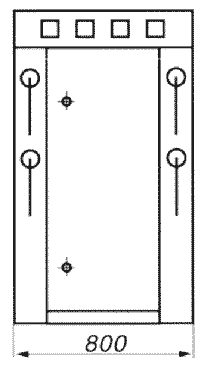

Вид с фасада
FU1-FU6 Предохранители 100 А FU7-FU12 Предохранители 250 А PA1, PA2 Амперметры 100/5 А PA3, PA4 Амперметры 200/5 А QS1, QS2 Разъединители 100 А QS3, QS4 Разъединители 250 А TA1, TA2 Трансформаторы тока 100/5 А TA3, TA4 Трансформаторы тока 200/5 А
