Купить Тепловые реле серии GTK/GTH LS (Корея) по лучшей цене
  pea.ru » Купить Низковольтную коммутационную аппаратуру по лучшей цене » Купить Низковольтную коммутационную аппаратуру LS (Корея) по лучшей цене » Купить Контакторы LS (Корея) по лучшей цене » Купить Тепловые реле серии GTK/GTH LS (Корея) по лучшей цене



Тепловые реле максимального тока LS (Корея)

Общие сведения

GTK/GTH

Реле максимального тока защищает двигатели от перегрузки, блокировки, обрыва фазы (при перепадах). Прямой монтаж. Защитная крышка. Отдельное расположение силового и управляющего блоков.

  • Непосредственный монтаж на контакторы GM-9,12,18, 22 (рамы 9,12,18, 22А)
  • Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-22H
  • Небольшие габаритные размеры: ширина 44 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
  • Защита по дифференциальному току/отказу фазы : типы GTK
  • Для экономичных решений имеются недифференциальные типы GTH
  • Компенсация внешней температуры от -5 до 40 С
  • Сброс: ручной/автоматический
  • Конструкция со свободным расцеплением
  • Биметаллический тип

Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.

GT-22, 22А

Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагревателя
0.1    -   0.16 GTK-22 - 0.14 GTH-22/3 - 0.14 GTH-22-0.14
0.16   -   0.25 GTK-22 - 0.21 GTH-22/3 - 0.21 GTH-22 - 0.21
0.25   -   0.4 GTK-22 - 0.33 GTH-22/3 - 0.33 GTH-22 - 0.33
0.4   -   0.63 GTK-22 - 0.52 GTH-22/3 - 0.52 GTH-22 - 0.52
0.63   -   1 GTK-22 - 0.82 GTH-22/3 - 0.82 GTH-22 - 0.82
1    -   1.6 GTK-22-1.3 GTH-22/3 - 1.3 GTH-22 - 1.3
1.6   -   2.5 GTK-22 - 2.1 GTH-22/3 - 2.1 GTH-22 - 2.1
2.5   -   4 GTK-22 - 3.3 GTH-22/3 - 3.3 GTH-22 - 3.3
4   -   6 GTK-22 - 5 GTH-22/3 - 5 GTH-22 - 5
5   -   8 GTK-22 - 6.5 GTH-22/3 - 6.5 GTH-22 - 6.5
6   -   9 GTK-22 - 7.5 GTH-22/3 - 7.5 GTH-22 - 7.5
7   -   10 GTK-22 - 8.5 GTH-22/3 - 8.5 GTH-22 - 8.5
9   -   13 GTK-22 - 11 GTH-22/3 - 11 GTH-22 - 11
12   -   18 GTK-22-15 GTH-22/3- 15 GTH-22- 15
16   -   22 GTK-22-19 GTH-22/3- 19 GTH-22- 19

GT-40, 40А

  • Непосредственный монтаж на контакторы GM-32,40 (рамы 32, 40А)
  • Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-40H
  • Небольшие габаритные размеры: ширина 53 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагревателя
4 6 GTK-40 - 5 GTH-40/3 - 5 GTH 40 - 5
5 8 GTK-40 - 6.5 GTH-40/3 - 6.5 GTH 40-6.5
6 9 GTK-40 - 7.5 GTH-40/3 - 7.5 GTH 40-7.5
7 10 GTK-40 - 8.5 GTH-40/3 - 8.5 GTH 40-8.5
9 13 GTK-40 - 11 GTH-40/3 - 11 GTH 40 - 11
12 18 GTK-40- 15 GTH-40/3- 15 GTH 40- 15
16 22 GTK-40- 19 GTH-40/3- 19 GTH 40- 19
18 26 GTK-40 - 22 GTH-40/3 - 22 GTH 40 - 22
24 36 GTK-40 - 30 GTH-40/3 - 30 GTH 40- 30
28 40 GTK-40 - 34 GTH-40/3 - 34 GTH 40-34

GT-85, 85А

  • Непосредственный монтаж на контакторы GM-50: 65: 75: 85 (рамы 50: 65, 75, 85А) - Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-85H
  • Небольшие габаритные размеры: ширина 70 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагреватепя 3-нагревателя 2-нагревателя
7   -   10 GTK-85 - 8.5 GTH-85/3 - 8.5 GTH-85 - 8.5
9   -   13 GTK-85 - 11 GTH-85/3- 11 GTH-85- 11
12   -   18 GTK-85-15 GTH-85/3 - 15 GTH-85 - 15
16   -   22 GTK-85-19 GTH-85/3 - 19 GTH-85 - 19
18   -   26 GTK-85 - 22 GTH-85/3 - 22 GTH-85 - 22
24   -   36 GTK-85 - 30 GTH-85/3 - 30 GTH-85 - 30
28   -   40 GTK-85 - 34 GTH-85/3 - 34 GTH-85 - 34
34   -   50 GTK-85 - 42 GTH-85/3 - 42 GTH-85 - 42
45   -   65 GTK-85 - 55 GTH-85/3 - 55 GTH-85 - 55
54   -   75 GTK-85 - 65 GTH-85/3 - 65 GTH-85 - 65
63   -   85 GTK-85 - 74 GTH-85/3 - 74 GTH-85 - 74

GT-100, 100А

  • Непосредственный монтаж на контакторы с кронштейнами и соединителями GT-100 для контакторов GMC-100, 125 (рамы 100, 125А) GT-150 для контактора GMC-150 (рама 150А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагревателя
34   -   50 GTK-100 - 41 GTH-100/3-41 GTH-100 - 41
39   -   57 GTK-100 -48 GTH-100/3-48 GTH-100-48
43   -   65 GTK-100 -56 GTH-100/3-56 GTH-100-56
54   -   80 GTK-100-67 GTH-100/3-67 GTH-100-67
65   -   100 GTK-100 -80 GTH-100/3 - 80 GTH-100-80
85   -   125 GTK-100- 107 GTH-100/3- 107 GTH-100 - 107

GT-150, 150А

  • Непосредственный монтаж на контакторы с кронштейнами и соединителями GT-100 для контакторов GMC-100, 125 (рамы 100, 125А) GT-150 для контактора GMC-150 (рама 150А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагревателя
34   -   50 GTK-1S0 - 41 GTH-150/3-41 GTH-150 - 41
39   -   57 GTK-150-48 GTH-150/3-48 GTH-150-48
43   -   65 GTK-150 -56 GTH-150/3-56 GTH-150-56
54   -   80 GTK-150-67 GTH-150/3-67 GTH-150-67
65   -   150 GTK-150 -80 GTH-150/3-80 GTH-150-80
85   -   125 GTK-150- 107 GTH-150/3- 107 GTH-1S0 - 107
150   -   150 GTK-150 - 130 GTH-150/3- 130 GTH-150 - 130

GT-220, 220А

  • Непосредственно монтируются на контакторы. GT-220 для контакторов GMC-180: 220 (рамы 180: 220А) GT-400 для контакторов GMC-300: 400 (рамы 300: 400А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагреватепя
65   -   100 GTK-220 - 80 GTH-220/3 - 80 GTH-220 - 80
85   -   125 GTK-220 - 107 GTH-220/3 - 107 GTH-220-107
100   -   160 GTK-220 - 130 GTH-220/3 - 130 GTH-220 - 130
120   -   180 GTK-220 - 150 GTH-220/3 - 150 GTH-220 - 150
160   -   240 GTK-220 - 200 GTH-220/3 - 200 GTH-220 - 200

GT-400, 400А

  • Непосредственно монтируются на контакторы. GT-220 для контакторов GMC-180: 220 (рамы 180: 220А) GT-400 для контакторов GMC-300: 400 (рамы 300: 400А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
Диапазоны уставок(А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагреватепя
85   -   125 GTK-400 - 107 GTH-400/3 - 107 GTH-400 - 107
100   -   160 GTK-400 - 130 GTH-400/3 - 130 GTH-400 - 130
120   -   180 GTK-400 - 150 GTH-400/3 - 150 GTH-400 - 150
160   -   240 GTK-400 - 200 GTH-400/3 - 200 GTH-400 - 200
200  -   300 GTK-400 - 250 GTH-400/3 - 250 GTH-400 - 250
260  -   400 GTK-400 - 350 GTH-400/3 - 350 GTH-400 - 350

GT-600, 600А, GT-800, 800A

  • Непосредственно монтируются на контакторы.
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 10А
  • Защита по дифференциальному току/отказу фазы : типы GTK
  • Для экономичных решений имеются недифференциальные типы GTH
  • Сброс: ручной/автоматический
  • Конструкция со свободным расцеплением
  • Биметаллический тип
Диапазоны уставок (А) Дифференциальный тип Недифференциальный тип
  3-нагревателя 3-нагревателя 2-нагревателя
200   -   300 GTK-600 - 250 GTH-600/3 - 250 GTH-600 - 250
260   -   400 GTK-600 - 350 GTH-600/3 - 350 GTH-600 - 350
400   -   600 GTK-600 - 500 GTH-600/3 - 500 GTH-600 - 500
520   -   800 GTK-600 - 660 GTH-600/3 - 800 GTH-600 - 800

Класс 20А

GTK/L
  • Непосредственный монтаж на контакторы GM-9,12,18, 22 (рамы 9,12,18, 22А)
  • Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-22H
  • Небольшие габаритные размеры: ширина 44 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20
  • Защита по дифференциальному току/отказу фазы
  • Компенсация внешней температуры от -5 до 40°С
  • Сброс: ручной/автоматический
  • Конструкция со свободным расцеплением
  • Биметаллический тип

Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.

GTK-22L, 22А

Диапазоны уставок (А) Класс 20
  3-нагревателя
1-1.6 GTK-22/L-1.3
1.6   -  2.5 GTK-22/L - 2.1
2.5  -  4 GTK-22/L - 3.3
4  -  6 GTK-22/L - 5
5   -  8 GTK-22/L - 6.5
6   -  9 GTK-22/L - 7.5
7   -  10 GTK-22/L - 8.5
9   -  13 GTK-22/L-11
12  -  18 GTK-22/L-15
16   -  22 GTK-22/L-19

GTK-40L, 40А

  • Непосредственный монтаж на контакторы GM-32,40 (рамы 32, 40А)
  • Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-40H
  • Небольшие габаритные размеры: ширина 53 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок(А) Класс 20
  3-нагреватепя
4  -  6 GTK-40/L - 5
5  - 8 GTK-40/L - 6.5
6   -  9 GTK-40/L - 7.5
7  -  10 GTK-40/L - 8.5
9  -  13 GTK-40/L-11
12  -  18 GTK-40/L - 15
16   -  22 GTK-40/L - 19
18   -  26 GTK-40/L - 22
24  -  36 GTK-40/L - 30
28   -  40 GTK-40/L - 34

GTK-85L, 85А

  • Непосредственный монтаж на контакторы GM-50: 65: 75: 85 (рамы 50: 65, 75, 85А) - Монтаж на рейку DIN или крепежными винтами с опционным основанием AZ-85H
  • Небольшие габаритные размеры: ширина 70 мм
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок (А) Класс 20
  3-нагревателя
7   -  10 GTK-85/L - 8.5
9  -  13 GTK-85/L-11
12  -  18 GTK-85/L- 15
16   -  22 GTK-85/L- 19
18   -  26 GTK-85/L - 22
24 -  36 GTK-85/L - 30
28 -  40 GTK-85/L - 34
34 -  50 GTK-85/L - 42
45 -  65 GTK-85/L - 55
54 -  75 GTK-85/L - 65
63 -  85 GTK-85/L - 74

GTK-100L, 100А

  • Непосредственный монтаж на контакторы с кронштейнами и соединителями GT-100 для контакторов GMC-100, 125 (рамы 100, 125А) GT-150 для контактора GMC-150 (рама 150А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок (А) Класс 20
  3-нагреватепя
34  -  50 GTK-100/L - 41
39   -  57 GTK-100/L-48
43  -  65 GTK-100/L-56
54  -  80 GTK-100/L-67
65   -  100 GTK-100/L-80
85   -  125 GTK-100/L- 107

GTK-150L, 150А

  • Непосредственный монтаж на контакторы с кронштейнами и соединителями GT-100 для контакторов GMC-100, 125 (рамы 100, 125А) GT-150 для контактора GMC-150 (рама 150А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок (А) Класс 20
  3-нагреватепя
34  -  50 GTK-150/L - 41
39   -  57 GTK-150/L-48
43  -  65 GTK-150/L-56
54  -  80 GTK-150/L-67
65   -  150 GTK-150/L-80
85   -  125 GTK-150/L- 107
100  -  150 GTK-150/L- 130

GTK-220L, 220А

  • Непосредственно монтируются на контакторы. GT-220 для контакторов GMC-180: 220 (рамы 180: 220А) GT-400 для контакторов GMC-300: 400 (рамы 300: 400А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок (А) Класс 20
  3-нагревателя
65  -  100 GTK-220/L - 80
85  -  125 GTK-220/L- 107
100  -  160 GTK-220/L- 130
120  -  180 GTK-220/L- 150
160  - 240 GTK-220/L - 200

GTK-400L, 400А

  • Непосредственно монтируются на контакторы. GT-220 для контакторов GMC-180: 220 (рамы 180: 220А) GT-400 для контакторов GMC-300: 400 (рамы 300: 400А)
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
Диапазоны уставок (А) Класс 20
  3-нагревателя
85  -  125 GTK-400/L - 107
100  -  160 GTK-400/L - 130
120  -  180 GTK-400/L - 150
160  - 240 GTK-400/L - 200
200  - 300 GTK-400/L - 250
260  - 400 GTK-400/L - 350

GTK-600L, 600А, GTK-800L, 800A

  • Непосредственно монтируются на контакторы.
  • Контакты отключения: 1 нормально разомкнутый и 1 нормально замкнутый
  • Класс отключения 20А
  • Защита по дифференциальному току/отказу фазы : типы GTK
  • Для экономичных решений имеются недифференциальные типы GTH
  • Сброс: ручной/автоматический
  • Конструкция со свободным расцеплением
  • Биметаллический тип
Диапазоны уставок (А) Класс 20
  3-нагревателя
200   -   300 GTK-600/L - 250
260   -   400 GTK-600/L - 350
400   -   600 GTK-600/L - 500
520   -   800 GTK-600/L - 660

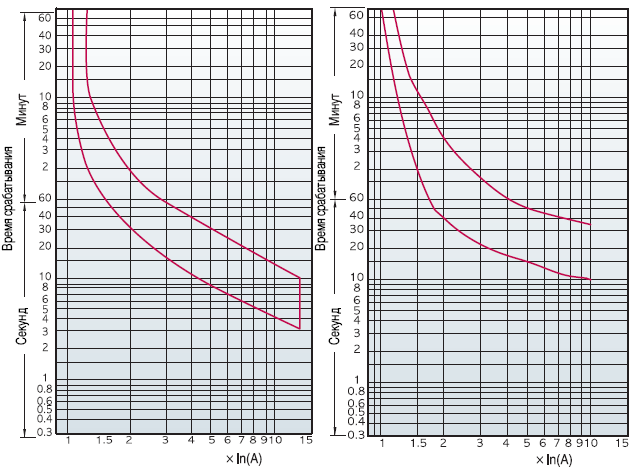

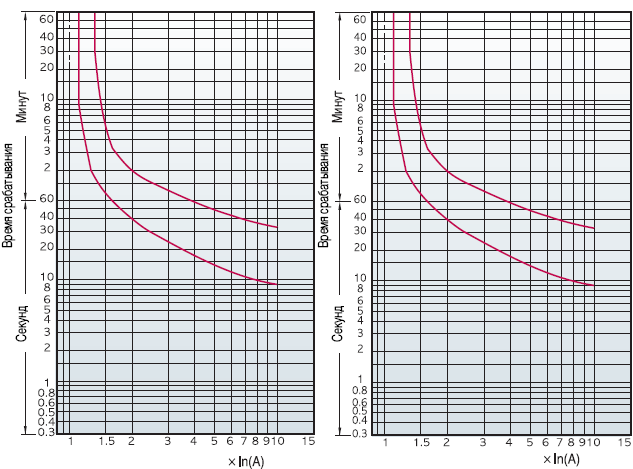

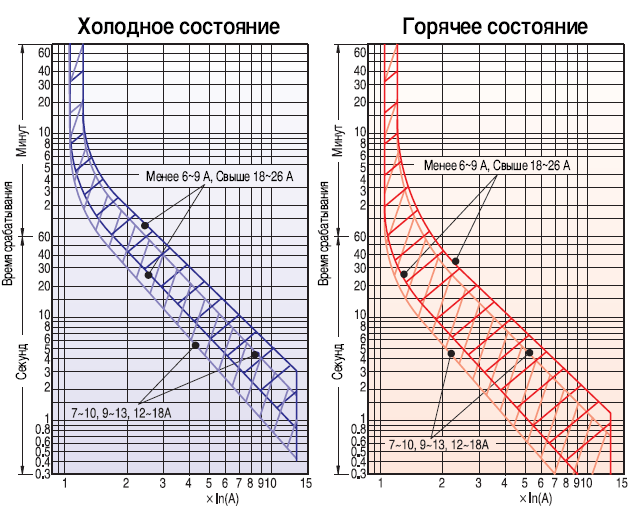

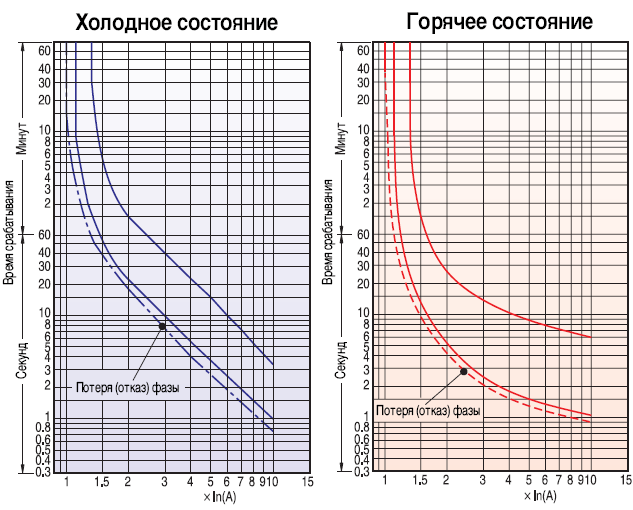

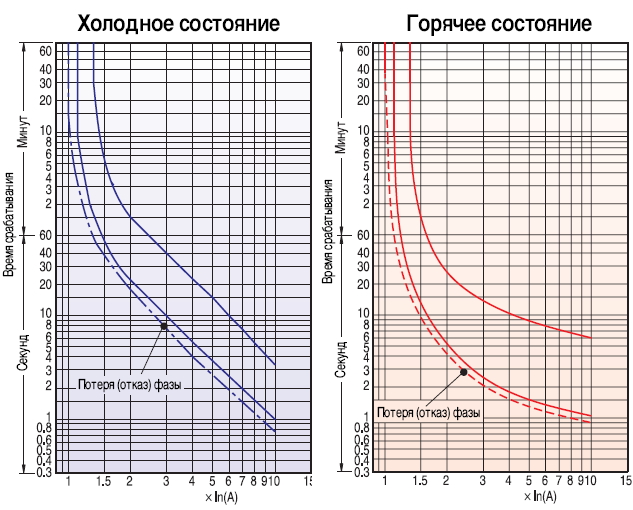

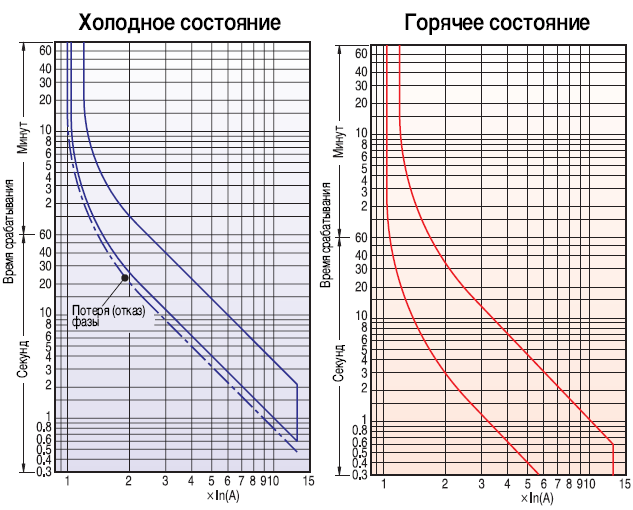

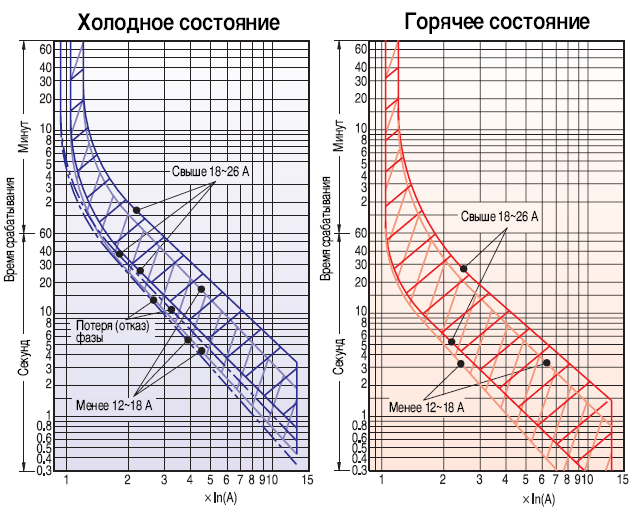

Графики отключения для тепловых реле максимального тока

GTH(K)-22
GTH(K)-40
GTH(K)-85
GTH(K)-100, 150
GTH(K)-220, 400
GTH(K)-600

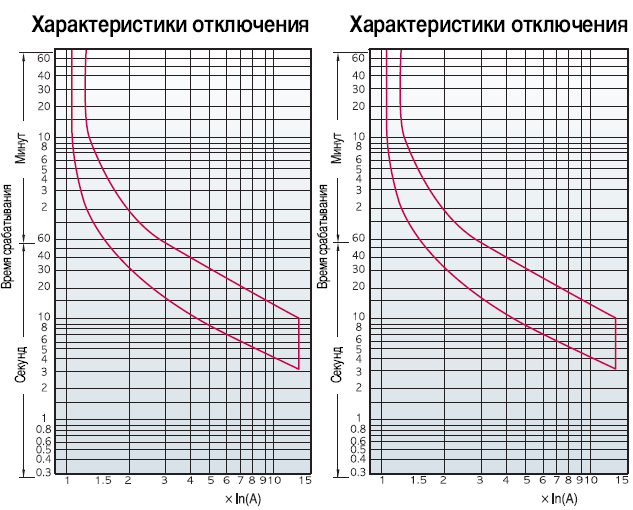

Графики отключения для тепловых реле максимального тока, класс 20

GTK-22/L, GTK-40/L
GTK-85/L, GTK-100/L, GTK-150/L
GTK-220/L, GTK-400/L, GTK-600/L








Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел электрооборудования
  • Производство и комплектация электрощитов, шкафов, ящиков. Стандартные и по вашей схеме.

  • Проектирование, производство и монтаж, комплектных трансформаторных подстанций КТП, подстанций БКТП.

  • Руководитель
    Стрельцов Игорь Анатольевич
    (моб. 8-926-2073630)

  • (495) 956-7100

  • Долинов Евгений Игоревич

  • 505@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2019 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Пнд 23 Сен 2019 11:53:53
tt7495bt8v475ytg65y@pea.ru
