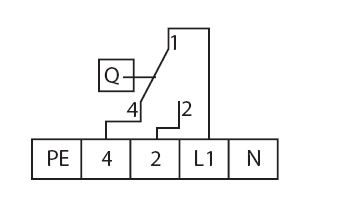

Если температура у чувствительного элемента превышает установленное заданное значение, микровыключатель
срабатывает через передаточный механизм и электрическая цепь размыкается или замыкается.
Если температура
падает ниже установленного заданного значения (дифференциала переключения), микровыключатель возвращается в исходное положение.
Особенности
Взрывозащищенные термостаты навесного монтажа предназначены для регулирования и контроля термических процессов. Их можно использовать непосредственно во взрывоопасных зонах (зона 1 и зона 21).
Термостаты поставляются в исполнении ТW (реле температуры).
Термостат работает по принципу расширения газа или жидкости.
Электрическим переключающим устройством служит микровыключатель, расположенный внутри пластикового корпуса.
Применение изделия во взрывоопасных зонах должно осуществляться строго согласно маркировке взрывозащиты.Термостат оборудован отверстием с заглушкой М20×1,5 для установки при необходимости дополнительного кабельного ввода.
Допускается вводить в термостат бронированные кабели с уплотнением по оболочке поверх брони.
Технические характеристики
АТН-ЕХх-2
Диапазон регулирования
0 ... +50°С, 0 ... +200°С и +80 ... +250°С
Гистерезис, %
3
Длина капилляра, мм
1000
Материал капилляра
нержавеющая сталь
Диаметр чувствительного элемента, мм
6
Коммутационная способность при АС 230В, А
16
Температура окружающей среды (хранение и эк сплуатация)
от -50 до +40°С
Индекс защиты по ГОСТ 14254-96
IР65
Климатическое исполнение по ГОСТ 15150-69
УХЛ1
Вес, кг
не более 1,5
Тип кабельного ввода
металлический М20×1,5
Диаметр вв одимых кабелей, мм
от 6 до 12
Cечение подк лючаемых проводов, мм².
1,9 кг
Подробности сертификации
ГОСТ Р 2ЕхеdllСТ5/T6;
АТЕ Х II 2G Ех ed llС Т6, II2G Ех tD А21
