Общие сведения
Камеры сборные одностороннего обслуживания серии КСО-386 и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Структура условного обозначения
КСО 386-ХХ ХХ Х Х У3:
К - камера;
С - сборная;
О - одностороннего обслуживания;
3 - модификация;
86 - год разработки;
ХХ - номер схемы первичных соединений;
ХХ - номинальное напряжение, кВ (06-6, 10-10);
Х - номинальный рабочий ток главной цепи, А:
Х - наличие сигнализации о перегорании предохранителей
(0 - отсутствует, 1 - имеется);
У3 - вид климатического исполнения и категория размещения по
ГОСТ 15150-69. ШМ Х Х У3:
ШМ - шинный мост;
Х - с разъединителями;
Х - расстояние между фасадами камер КСО 386, мм (1 - 2000,
2 - 2500, 3 - 3000);
У3 - вид климатического исполнения и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15543-70 и ГОСТ 15150-69, но при этом нижнее значение температуры окружающего воздуха -40, а верхнее значение 35°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; рабочее положение в пространстве вертикальное, допустимое отклонение не более 5° в любую сторону. Способ обслуживания односторонний. Вид обслуживания периодический. Номинальный режим работы продолжительный. Степень защиты оболочки IР00, со стороны фасада IР20 по ГОСТ 14254-80. Камеры КСО-386 соответствуют ТУ 36.70.07.0914-87. ТУ 36.70.07.0914-87
Технические характеристики
Номинальное напряжение, кВ - 6,10 Наибольшее рабочее напряжение, кВ - 7,2; 12 Номинальный ток главных цепей, А - 630 Номинальный ток предохранителей, А*: при Uн = 6 кВ - 31,5; 50; 80; 100; 125 при Uн = 10 кВ - 31,5; 40; 63; 80; 100 Номинальный ток отключения выключателя нагрузки при соs j 0,7, А - 630 Наибольший ток отключения выключателя нагрузки при соs j 0,7, А - 800 Изоляция - нормальная по ГОСТ 1516.1-76 Номинальный ток электродинамической стойкости главных цепей, кА: камер с выключателем нагрузки - 51 камер с разъединителем - 41 Ток термической стойкости в течение 1 с, кА: камер с выключателем нагрузки - 20 камер с разъединителями - 16 Номинальное напряжение вспомогательных цепей переменного тока, В - 100, 220 Статическое усилие на рукоятке привода главных и заземляющих ножей, Н, не более ** - 245 Габаритные размеры камер, мм, не более: ширина - 800 высота - 1900 глубина - 1000 Масса, кг, не более - 300 *Номинальный ток главных цепей и предохранителей соответствует номинальному току вводного аппарата или номинальному току плавкой вставки предохранителя. **Значение статического усилия на рукоятке привода разъединителя не распространяется на пиковые значения усилия в момент входа ножа в контакт или выхода ножа из контакта, когда допускается оперирование приводом толчком (толчками). Гарантийный срок эксплуатации - 3 года со дня ввода в эксплуатацию.
Конструкция и принцип действия

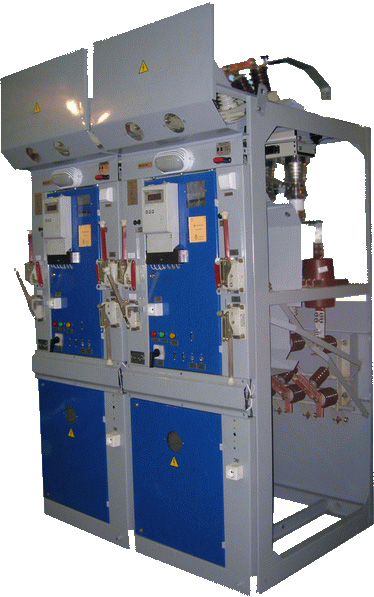

Конструктивно камера КСО представляет собой сварное каркасное изделие из листового металла с размещенными внутри электрическими аппаратами. Приводы выключателей и разъединителей, приборы управления и контроля расположены с фасадной стороны камер в сварном коробе. Ошиновка силовых коммутационных аппаратов выполнена алюминиевой шиной. Камеры со стороны обслуживания имеют двери, закрывающиеся на внутренний замок. Оперирование коммутационными аппаратами осуществляется при закрытых дверях. Распределительный щит из камер КСО-386 собирается из различных по назначению камер и с обеих сторон ограждается торцовыми панелями. При двухрядном расположении камер в распредустройстве переход сборных шин с одного ряда на другой выполняется в виде шинного моста. Длина шинных мостов рассчитана на проход между рядами камер 2000, 2500 и 3000 мм. Ввод в камеры осуществляется кабелем. Провод кабеля со стороны дна. Камеры КСО должны устанавливаться на кабельный канал. Максимальное сечение присоединяемых кабелей должно быть не более 185 мм2, а их количество не более трех.
Схема габаритов и установочных размеров КСО-386 (PDF)
Вариант выполнения распределительного устройства двухтрансформаторной подстанции Распределительное устройство состоит из двух секций с питанием от вводов 10 кВ через вводные камеры. Напряжение с вводных камер подается на систему сборных шин и далее на камеры отходящих линий и трансформаторные ячейки (камеры). Секции соединены между собой секционной камерой или шинным мостом
Схема выполнения распределительного устройства двухтрансформаторной подстанции (PDF)
