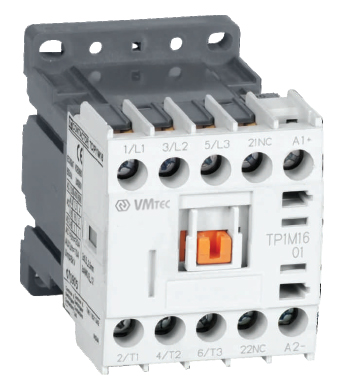

Миниконтакторы VMtec "Mini" на токи 6-16 А (Германия)

Общие сведения

VMtec Mini
  • Соответствует стандартам lEC60947-4-1; IS 13947-4-1
  • 3-полюсный силового контактор с 1 встроенным дополнительным контактом 6А ~ 16А.
  • Реле управления в 5 вариантах с катушкой постоянного/переменного тока
  • Дополнительный блок внешних вспомогательных контактов.
  • Электронный таймер, механические блокираторы катушки Совместимость реле перегрузки, автоматический / ручной сброс, 0,1-16A со встроенной в одну фазу защитой

Контакторы – это аппараты дистанционного действия, предназначенные для частых включений и отключений силовых электрических цепей при нормальных режимах работы.


Выбор реле управления

Полюса Конфигурация Коды для заказа
Переменный ток Постоянный ток
4 полюса     4NO VMCA2-M40* VMCA3-M40*
3NO+1NC VMCA2-M31* VMCA3-M31*
2NO+2NC VMCA2-M22* VMCA3-M22*
1NO+3NC VMCA2-M13* VMCA3-M13*
4NC VMCA2-M04* VMCA3-M04*


3 основных контакта плюс 1 доп. контакт

Номинальный ток   АС3-415V 6 А 9 А 12А 16А
Тип болтового зажима AC катушка VMC1-M6 VMC1-M9                  VMC1-M12 VMC1-М16
DC катушка VMP1-M6 VMP1-M9                 VMP1-M12 VMP1-M16
Стандарты / IEC60947-4 / IS13947-4 кВ А кВ А кВ А кВ А
AC1   20   20   20   20
AC3   200/240V 1.5 7 2.2 9 3 12 4 15
380/440V 2.2 6 4 9 5.5 12 7.5 16
500/550V 3 5 3.7 6 4 7 5.5 9
690V 3 4 4 5 4 5 4 5
Стандарт UL508 HP A HP A HP A HP A
Постоянный ток 20   25   30   32
1 фаза  115V 0.5   0.5   1   2
230V 1   2   3   3
3 фазы 200V 2   3   5   7
230V 2   3   5   7.5
460V 5   7.5   10   10
  575V 7.5   10   15   15
Ток срабатывания 72A   108A   144A   180A
Ток отключения 60A   90A   120A   150A
Максимальная частота коммутации  1800 срабатываний в час
Ресурс электрич/механич 1/12 млн. операций

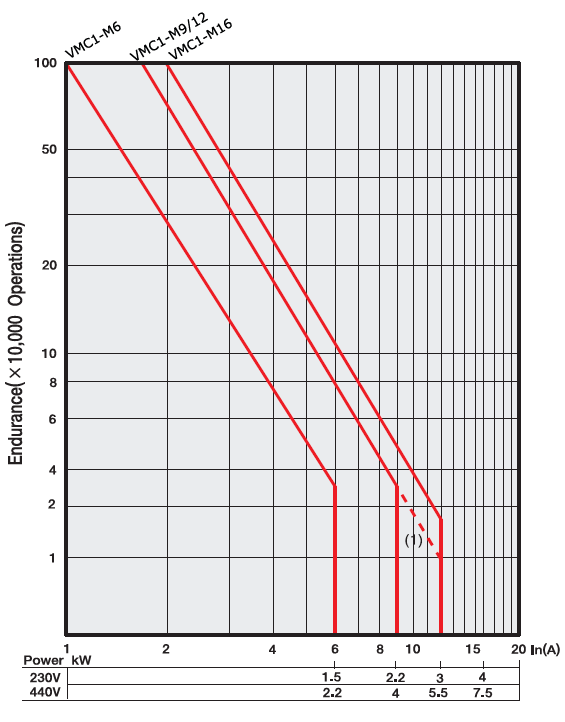

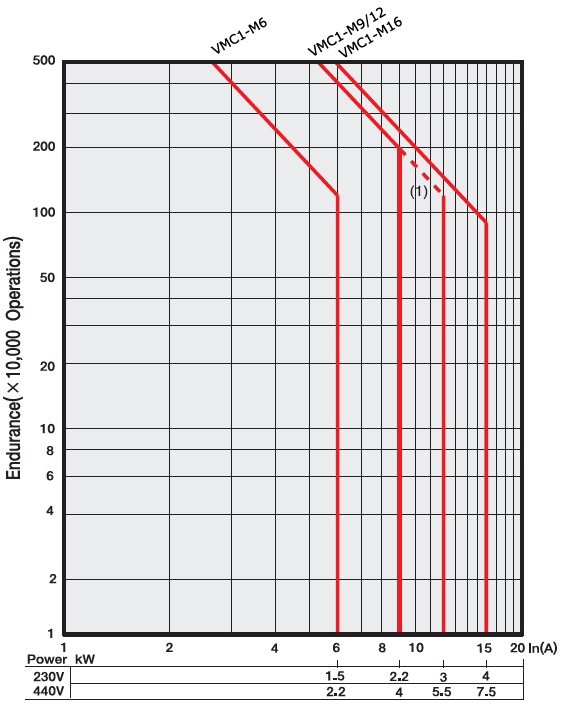

Электрический ресурс контакторов

Категория использования AC-3 (Ue>440В)

Категория использования AC-4 (Ue>440В)

Максимально допустимые токи включения/отключения


  Номинальный ток Ток включения /отключения
Инд. нагрузка Резистивная нагр. Инд. нагрузка Резистивная нагр.
AC   120V 6.0A 10A 66A 66A
240V 3.0A 8A 33A 33A
480V 1.5A 5A 16.5A 16.5A
600V 2.0A 5A 13.2A 13.2A
DC 125V 1.1A 5A 3.7A
250V 0.55A ЗА 1.8A
440V 0.31A 2.5A 1.4A
600V 0.2A 1A 0.7A


Эксплуатационные характеристики

Cрабатываний в час 1800
Ресурс
Механический 20  млн. операций
Электрический AC15 duty 220V 0.50 млн. операций
440V 0.50 млн. операций
AC 12 duty 220V 0.25 млн. операций
440V 0.25 млн. операций
DC 13,12 duty 24-220V 0.50 млн. операций

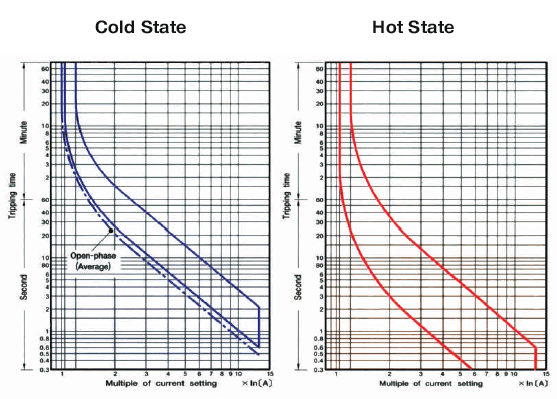

Кривые реле перегрузки





Характеристики катушки



Напряжение катушки AC DC
Номинальная мощность катушки (Вт) 2 3
бросок тока намагничивания 32VA 3W
Зыкрытие 6VA 3W
Напряжение закрытия
(%)
80 - 110 80 - 110
Напряжение открытия
(%)
30- 40 10 -30
Время закрытия (мс) 10- 20 40 -50
Время открытия
(мс)
35- 45 35 -45


Коды напряжения катушки

Volts 24 48 110 220
AC В E F M
DC BD ED FD MD

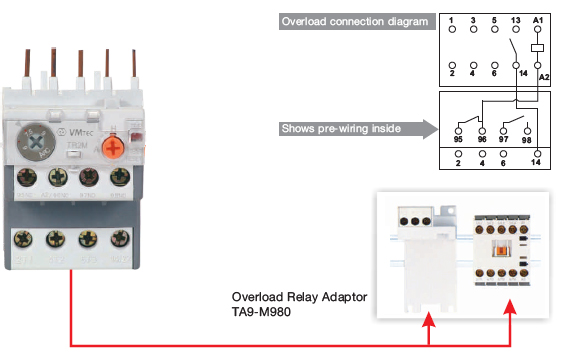

Выбор реле перегрузки

Диапозон тока (A)             Тип
0.1 -0.16 VMR2-M0.14A
0.16-0.25 VMR2-M0.21A
0.25 - 0.4 VMR2-M0.33A
0.4 - 0.63 VMR2-M0.52A
0.63- 1.0 VMR2-M0.82A
1.0-1.6 VMR2-M1.3A
1.6-2.5 VMR2-M2.1A
2.5-4.0 VMR2-M3.3A
4.0 -6.0 VMR2-M5A
5.0 - 8.0 VMR2-M6.5A
6.0 - 9.0 VMR2-M7.5A
7.0 - 10.0 VMR2-M8.5A
9.0 -  13.0 VMR2-M11A
12.0- 16.0 VMR2-M14A

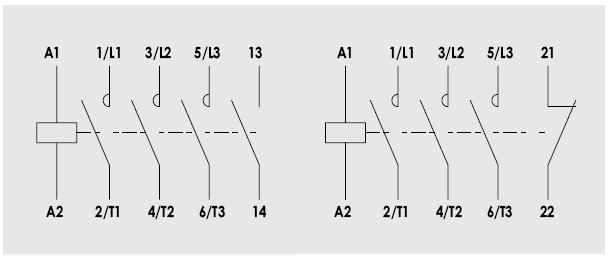

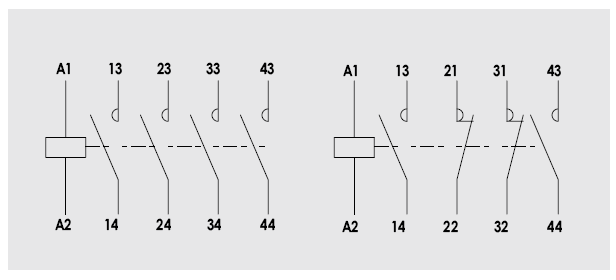

Схема соединений


Размеры

VMC1-M06/VMCA2-M**
VMC1-M09/VMCA2-M**
VMC1-M12/VMCA2-M**
VMC1-M16/VMCA2-M**
VMP1-M06/VMCA3-M**
VMP1-M09/VMCA3-M**
VMP1-M12/VMCA3-M**
VMP1-M16/VMCA3-M**
VMA1-M** + VMC1-M06
VMA1-M** + VMC1-M09
VMA1-M** + VMC1-M12
VMA1-M** + VMC1-M16
VMA8-M** + VMC1-M06
VMA8-M** + VMC1-M09
VMA8-M** + VMC1-M12
VMA8-M** + VMC1-M16

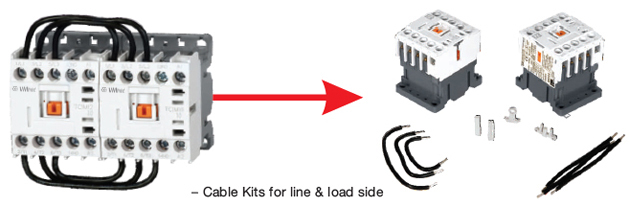

2x(VMC1-M06) + VMA9-978
2x(VMC1-M09) + VMA9-978
2x(VMC1-M12) + VMA9-978
2x(VMC1-M16) + VMA9-978
VMC1-M06 + VMR2-M**
VMC1-M09 + VMR2-M**
VMC1-M12 + VMR2-M**
VMC1-M16 + VMR2-M**
VMP1-M06 + VMR2-M**
VMP1-M09 + VMR2-M**
VMP1-M12 + VMR2-M**
VMP1-M16 + VMR2-M**
VMR2-M**
VMR2-M** + VMA7-M0964
VMA1-M**
VMP1-M6/VMCA3-M**
VMP1-M9/VMCA3-M**
VMP1-M12/VMCA3-M**
VMP1-M16/VMCA3-M**
VMA8-M*
VMA2-M/**
VMA9-M980

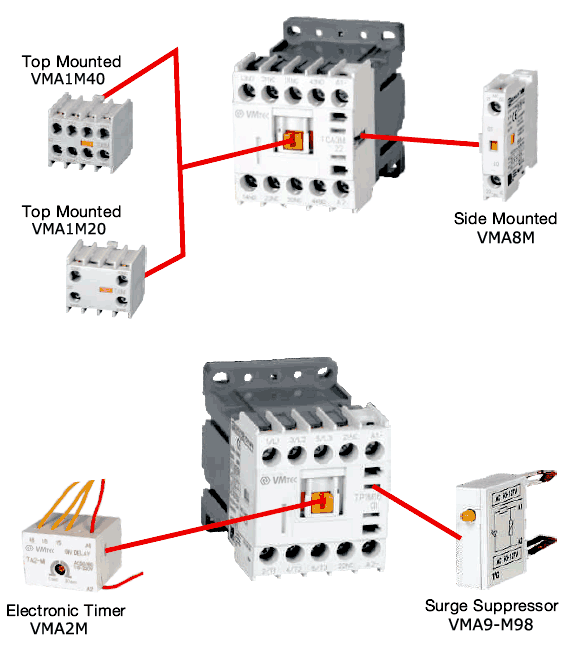

Дополнительные контакты



AC15(11)duty DC13(11) duty
110V 220V 550V 110V 220V
2.5(0.3)A 2(0.3)A 1(0.3)A 0.28A 0.14A


Блоки дополнительных контактов (Ith = 10A)

Установка Компановка Код для заказа
Фронтальная 2NO VMA1-M20
2NC VMA1-M02
1NO+1NC VMA1-M11
4NO VMA1-M40
3NO+1NC VMA1-M31
2NO+2NC VMA1-M22
1NO+3NC VMA1-M13
4NC VMA1-M04
Боковая 1NO VMA8-M10
1NC VMA8-M01

Электронные таймеры фронтальной установки

Задержка Время Напряжение Код
ON 0.1~30 сек AC/DC 24-48V VMA2-M/1N
OFF 0.1~30 сек VMA3-M/1F
ON 0.1~30 сек AC 100-220V VMA2-M/2N
OFF 0.1-30 сек VMA3-M/2F


Варисторы

Напряжение Код
AC 24- 48V VMA9-M980/1
AC 60- 127V VMA9-M980/2
AC 200- 240V VMA9-M980/3
DC 12- 24V VMA9-M980/4
DC 30 - 72V VMA9-M980/5
DC 100 - 127 V VMA9-M980/6
DC 200- 250 V VMA9-M980/7
