Контакторы фиксирующего типа GMC-L LS (Корея)
  pea.ru » Купить Низковольтную коммутационную аппаратуру по лучшей цене » Купить Низковольтную коммутационную аппаратуру LS (Корея) по лучшей цене » Купить Контакторы LS (Корея) по лучшей цене » Контакторы фиксирующего типа GMC-L LS (Корея)



Контакторы фиксирующего типа LS (Корея)

Общие сведения

GMC-L

Механическая фиксация сохраняет состояние замыкания без подачи питания, это подходит для системы с нестабильным питанием или нагрузкой требующей автоматического замыкание питания. Управляющее напряжение DC с селективным расцеплением цепи рекомендуется для подачи стабильного питания. При использовании управляющего напряжения АС, должно быть установлено конденсаторное расцепляющее устройство.

  • 3-полюсный основной контакт
  • С механической фиксацией
  • Конструкция с защитой от касания пальцем
  • Монтаж на рейку DIN или крепежными винтами

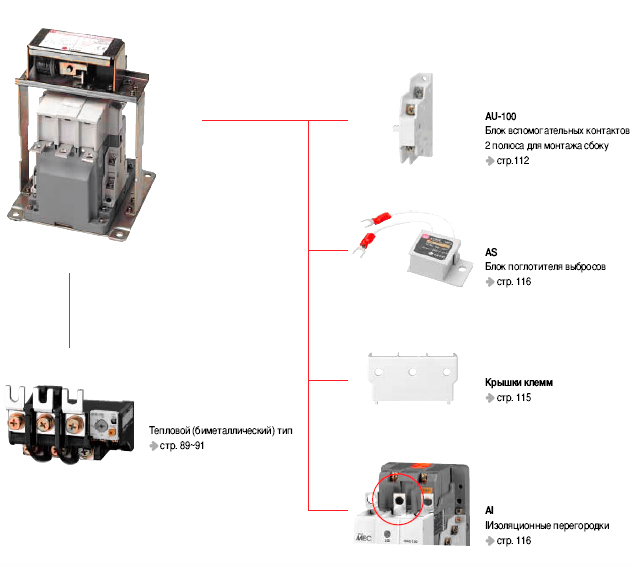

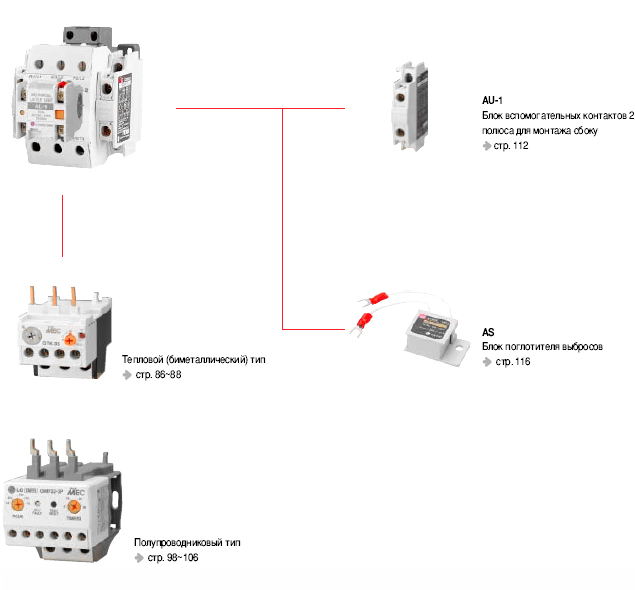

  • Имеются дополнительные принадлежности для монтажа сбоку
  • Имеются реле максимального тока для непосредственного монтажа

Контакторы и пускатели LS широко применяются в строительстве и промышленности, например в блоках управления двигателем, системах отоплении и вентиляции, кондиционирования воздуха, насосном и грузоподъёмном оборудовании, освещении, системах повышения коэффициента мощности и т. д.

Варианты для выбора



Габарит рамы 		Номиналы АСЗ (IEC609474) Номинал АС1
Ith		 Вспомогательный
контакт
(на контактор)		 Тип
220-240В 380-440B 500-550B 690В
9А 2.5кВт
11А		 4кВт
9А		 4кВт
7А		 4кВт
5А		 25А 1NO+1NC GMC-9L
12А 3.5кВт
13А		 5.5кВт
12А		 7.5кВт
12А		 7.5кВт
9А		 25А 1NO+1NC GMC-12L
18А 4.5кВт
18А		 7.5кВт
18А		 7.5кВт
13А		 7.5кВт
9А		 40А 1NO+1NC GMC-18L
22А 5.5кВт
22А		 11кВт
22А		 15кВт
22А		 15кВт
18А		 40А 1NO+1NC GMC-22L
32А 7.5кВт
32А		 15кВт
32А		 18.5кВт
28А		 18.5кВт
20А		 50А 2NO+2NC GMC-32L
40А 11 кВт
40А		 18.5кВт
40А		 22кВт
32А		 22кВт
23А		 60А 2NO+2NC GMC-40L
50А 15кВт
55А		 22кВт
50А		 30кВт
43А		 30кВт
28А		 80А 1NO+2NC GMC-50L
65А 18.5кВт
65А		 30кВт
65А		 33кВт
60А		 33кВт
35А		 100А 1NO+2NC GMC-65L
75А 22кВт
75А		 37кВт
75А		 37кВт
64А		 37кВт
42А		 110А 1NO+2NC GMC-75L
85А 25кВт
85А		 45кВт
85А		 45кВт
75А		 45кВт
45А		 135А 1NO+2NC GMC-85L
100А 30кВт
105А		 55кВт
105А		 55кВт
85А		 55кВт
65А		 160А 1NO+2NC GMC-100L
125А 37кВт
125А		 60кВт
120А		 60кВт
90А		 60кВт
70А		 160А 1NO+2NC GMC-125L
150А 45кВт
150А		 75кВт
150А		 90кВт
140А		 90кВт
100А		 21ОА 1NO+2NC GMC-150L
180А 55кВт
180А		 90кВт
180А		 110кВт
180А		 110кВт
120А		 230А 1NO+2NC GMC-180L
220А 75кВт
250А		 132кВт
250А		 132кВт
200А		 132кВт
150А		 275А 1NO+2NC GMC-220L
300А 90кВт
300А		 160кВт
300А		 160кВт
250А		 200кВт
220А		 350А 1NO+2NC GMC-300L
400А 125кВт
400А		 220кВт
400А		 225кВт
350А		 250кВт
300А		 450А 1NO+2NC GMC-400L

NO = нормально разомкнутые NC = нормально замкнутый

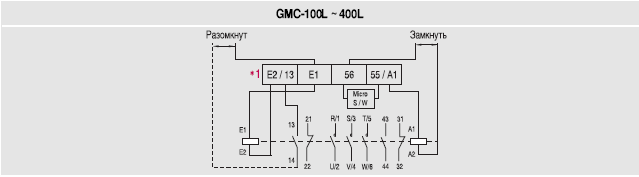

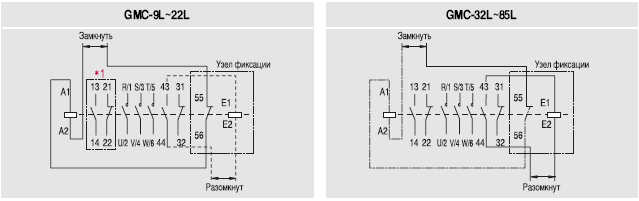

Электрическая схема

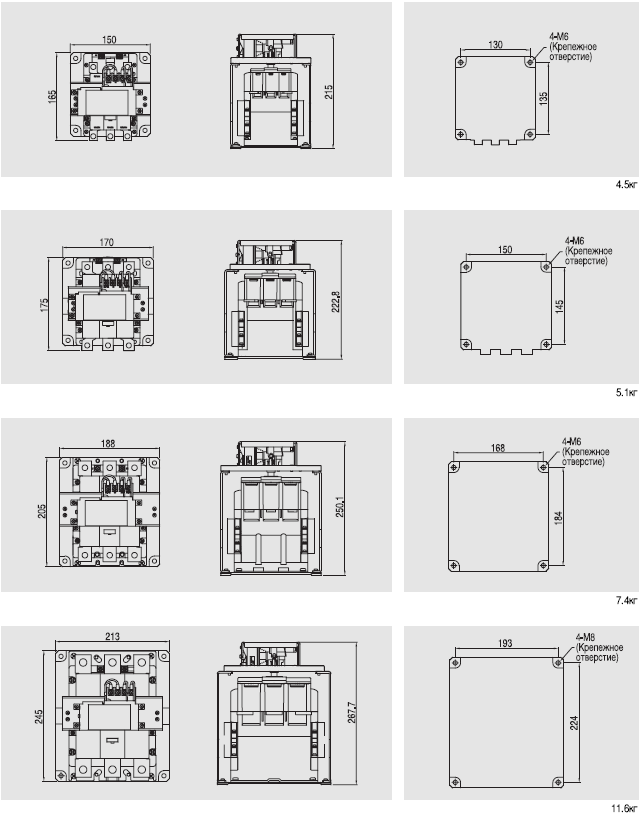

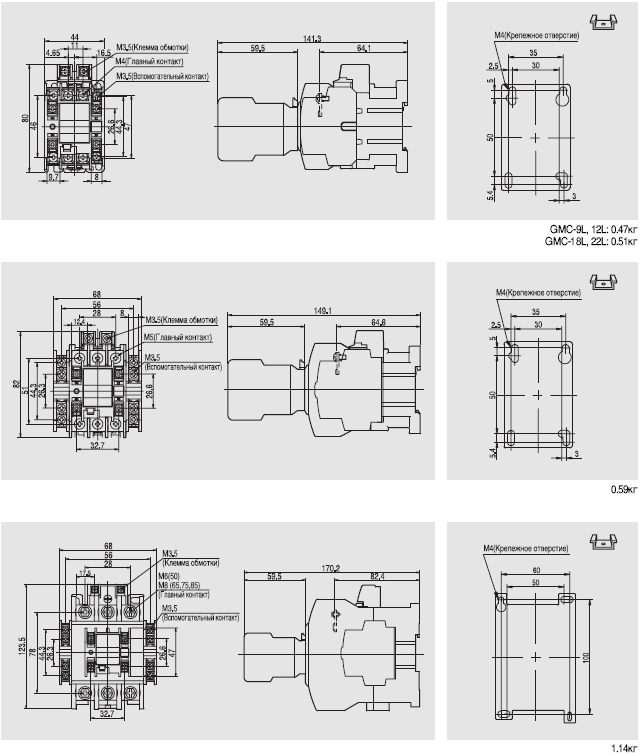

Габаритные размеры



Варианты для выбора



Габарит рамы 		Номиналы АСЗ (IEC609474) Номинал АС1
Ith		 Вспомогательный
контакт
(на контактор)		 Тип
220-240В 380-440B 500-550B 690В
9А 2.5кВт
11А		 4кВт
9А		 4кВт
7А		 4кВт
5А		 25А 1NO+1NC GMC-9L
12А 3.5кВт
13А		 5.5кВт
12А		 7.5кВт
12А		 7.5кВт
9А		 25А 1NO+1NC GMC-12L
18А 4.5кВт
18А		 7.5кВт
18А		 7.5кВт
13А		 7.5кВт
9А		 40А 1NO+1NC GMC-18L
22А 5.5кВт
22А		 11кВт
22А		 15кВт
22А		 15кВт
18А		 40А 1NO+1NC GMC-22L
32А 7.5кВт
32А		 15кВт
32А		 18.5кВт
28А		 18.5кВт
20А		 50А 2NO+2NC GMC-32L
40А 11 кВт
40А		 18.5кВт
40А		 22кВт
32А		 22кВт
23А		 60А 2NO+2NC GMC-40L
50А 15кВт
55А		 22кВт
50А		 30кВт
43А		 30кВт
28А		 80А 1NO+2NC GMC-50L
65А 18.5кВт
65А		 30кВт
65А		 33кВт
60А		 33кВт
35А		 100А 1NO+2NC GMC-65L
75А 22кВт
75А		 37кВт
75А		 37кВт
64А		 37кВт
42А		 110А 1NO+2NC GMC-75L
85А 25кВт
85А		 45кВт
85А		 45кВт
75А		 45кВт
45А		 135А 1NO+2NC GMC-85L
100А 30кВт
105А		 55кВт
105А		 55кВт
85А		 55кВт
65А		 160А 1NO+2NC GMC-100L
125А 37кВт
125А		 60кВт
120А		 60кВт
90А		 60кВт
70А		 160А 1NO+2NC GMC-125L
150А 45кВт
150А		 75кВт
150А		 90кВт
140А		 90кВт
100А		 21ОА 1NO+2NC GMC-150L
180А 55кВт
180А		 90кВт
180А		 110кВт
180А		 110кВт
120А		 230А 1NO+2NC GMC-180L
220А 75кВт
250А		 132кВт
250А		 132кВт
200А		 132кВт
150А		 275А 1NO+2NC GMC-220L
300А 90кВт
300А		 160кВт
300А		 160кВт
250А		 200кВт
220А		 350А 1NO+2NC GMC-300L
400А 125кВт
400А		 220кВт
400А		 225кВт
350А		 250кВт
300А		 450А 1NO+2NC GMC-400L

NO = нормально разомкнутые NC = нормально замкнутый

Электрическая схема

Габаритные размеры
