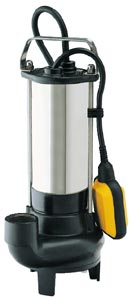

Погружные насосы с системой Vortex для сточных и фекальных вод

Назначение

Для откачки сточных и грязных жидкостей с содержанием твердых частиц во взвешенном состоянии размером до 32 мм.

Основные области применения

Отвод канализации и стоков с волокнистыми включениями. Откачка грязной воды из затопленных подвалов и водоемов. Отвод сточных жидкостей от умывальников, стиральных машин и моечного оборудования. Работа в септиках и небольших очистных сооружениях. Откачка промышленных стоков.

Особенности

Благодаря испытанной системе «Vortex» с отведенным вверх рабочим колесом, насосы могут работать с грязными жидкостями содержащими твердые и волокнистые частицы во взвешенном состоянии без какой-либо опасности засорения рабочего колеса.

Преимущества

Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания. Двойное механическое уплотнение в маслонаполненной камере. Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А).

Конструкция

Погружной центробежный одноступенчатый насос с вертикальным напорным патрубком с внутренней резьбой. Рабочее колесо системы Vortex, работаещее по принципу жидкостного вихря, расположено над просторной кольцевой камерой, защищенной корпусом насоса и нижним основанием, которое препятствует прохождению твердых частиц чрезмерных размеров. Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечивает абсолютную герметичность мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Заполненный маслом мотор обладает
повышенной долговечностью и надежностью в тяжелых условиях эксплуатации. Охлаждение происходит за счет масла и температуры перекачиваемой жидкости. Однофазное исполнение со встроенной тепловой защитой с автоматическим перезапуском. Пусковой конденсатор встроен в прибор СС (ПЗУ), входящий в комплект поставки насоса.

Данные мотора

• Асинхронный, двухполюсный.
• Вид защиты - IP 68
• Класс изоляции - F
• Допустимые перепады напряжения ± 10%
• Режим работы продолжительный.
• Встроенная тепловая защита (однофазное исполнение).

Материалы

• Корпус гидравлической части, напорный патрубок и верхняя
• крышка мотора - чугун. Рабочее колесо со свободным
• проходом твердых частиц до 32 мм - латунь.
• Двойное механическое уплотнение - силиконовый карбид и
• алюминий. Корпус мотора и рукоятка - нержавеющая сталь
• AISI 304

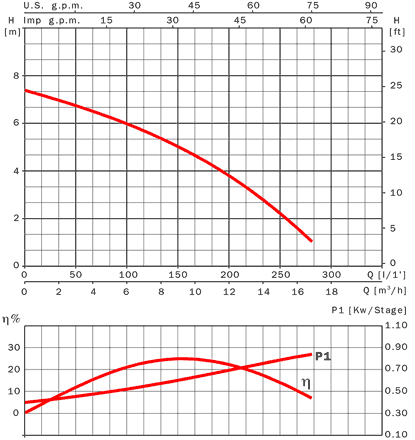

Характеристика насоса

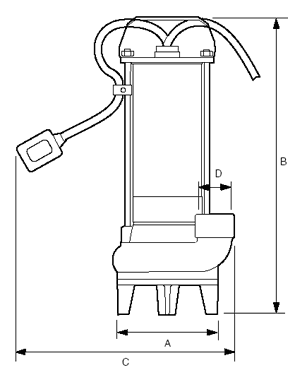

Чертеж насоса

Описание насосов серии Drainex 100 (в формате pdf)
