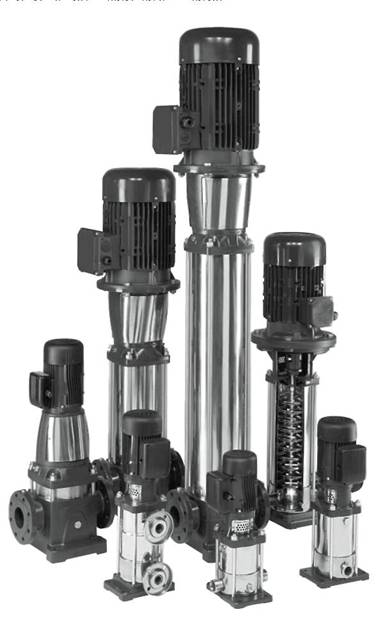

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Секторы рынка: жилищно-коммунальное строительство, сельское хозяйство, легкая промышленность, водоподготовка, отопление и кондиционирование воздуха
Применение
Подача воды, не содержащей растворенные твердые частицы, в секторе жилищного строительства, промышленности и сельском хозяйстве:
Системы повышения давления и водоснабжения;
Моечные установки;
Станции водоподготовки;
Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:
Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
Подпитка котлов.
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.
Двигатель
короткозамкнутый двигатель типа «беличье колесо», в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
Двигатели для наружного использования по значениям КПД относятся ко 2-му классу эффективности;
класс защиты IP55;
класс изоляции F;
характеристики в соответствии с EN 60034-1;
Стандартное напряжение:
однофазная версия: 220-240 В, 50 Гц.
трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 4 кВт;
380-415/660-690 В, 50 Гц для диапазона мощности свыше 4 кВт.
Материалы
Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS).
Характеристики промышленных насосов ХVМ 2, 4, 8, 16
Вертикальный центробежный, многоступенчатый насос. Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали;
Доступны следующие версии:

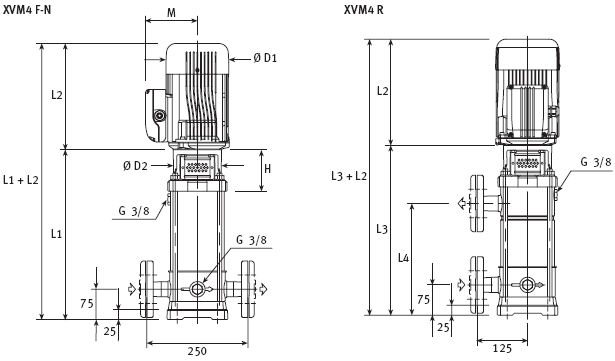

F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
R: круглые фланцы, напорный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304
N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316;
Сниженные осевые нагрузки позволяют использование стандартных двигателей, доступных на рынке.
Торцевые уплотнения отвечают требованиям EN 12756 (ранее DIN 24960) и ISO 3069;
Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
Версии с круглыми фланцами, которые могут соединяться при помощи ответных фланцев, соответствуют стандартам EN 1092;
Резьбовые трубные соединения, круглые или овальные ответные фланцы, сделаны из оцинкованной стали, и входят в стандартную поставку для насосов версий F, T и R;
Круглые ответные фланцы, сделанные из нержавеющей стали, входят в стандартную поставку для насосов версии N;
Простота в обслуживании. Для сборки и разборки насосов не требуется специальных инструментов;
Материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
Стандартные версии для подачи жидкости с температурой от -30°C до +120°С.
Характеристики промышленных насосов ХVМ 33, 46, 66, 92
Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
Версия N полностью изготовлена из нержавеющей стали AISI 316;
Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
Стандартные версии для жидкостей с температурой от -30°C до +120°C;
Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.
Области применения промышленных насосов ХVМ

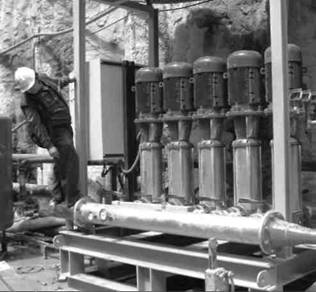

Водоснабжение и повышение давления
Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
Коммунальное водоснабжение;
Установки повышения давления;
Системы пожаротушения.

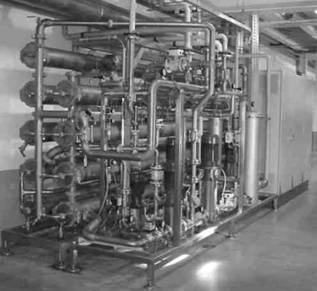

Водообработка
Системы нанофильтрации;
Системы умягчения воды и деминерализации;
Системы дистилляции воды.
Легкая промышленность
Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
Промышленные линии с моечными установками.
Полив и сельское хозяйство
Теплицы;
Увлажнители;
Системы орошения.
Отопление, вентиляция и кондиционирование воздуха
Промышленные системы охлаждения;
Системы контроля температуры;
Холодильные машины;
Индукционное отопление;
Системы с теплообменниками;
Подпитка котлов;
Горячее водоснабжение и отопление.

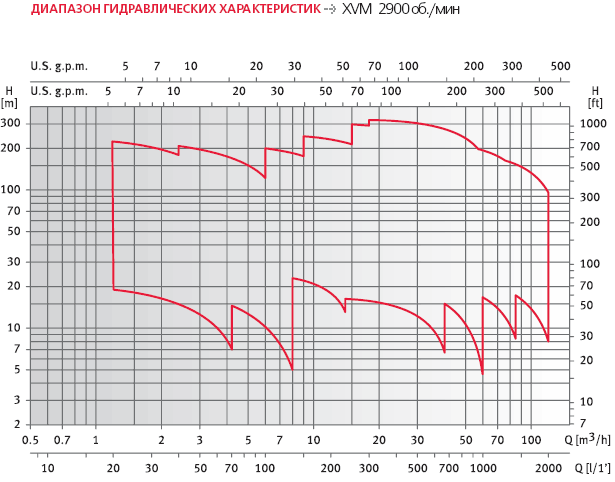

Технические данные
ESPA XVM
Подача
до 120 м3/ч
Напор
до 330 м
Температура перекачиваемой жидкости
от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение;
от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение
Максимальное рабочее давление
XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16);
XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар;
XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней;
XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40);
XVM 66, 92: 16, 25 бар (PN16,PN25)
