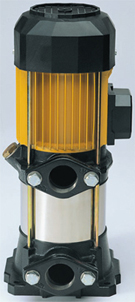

Бесшумные вертикальные многоступенчатые фланцевые центробежные насосы

Преимущества

Бесшумная работа. Высокая надежность. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания.

Назначение

Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.

Основные области применения

Водоснабжение дач, коттеджей, промышленных объектов, предприятий жилищно-коммунального и сельского хозяйства. Работа в различных модульных системах и установках водоснабжения, орошения, пожаротушения и повышения давления.

Конструкция

Бесшумный многоступенчатый центробежный насос с горизонтальным всасывающим и горизонтальным напорнымпатрубками, снабженными фланцами согласно нормативам DIN 2558. Рабочие колеса смонтированы на вал, закрепленный с обеих сторон, что гарантирует точную работу гидравлики. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Сочетание износостойких материалов, обладающих малым коэффициентом трения, гарантирует герметичность механического уплотнения и позволяет
использовать насос без обслуживания. Мотор переменного тока с наружным охлаждением за счет вентилятора. Однофазные модели мощностью до 1 л.с. оснащены встроенной тепловой защитой с автоматическим перезапуском.

Данные мотора

• Асинхронный, двухполюсный
• Вид защиты - IP 44
• Класс изоляции - F
• Допустимые перепады напряжения ± 10%
• Обмотка пропитана эпоксидным лаком
• Режим работы продолжительный

Материалы

• Корпус насоса - нержавеющая сталь AISI 304
• Рабочие колеса - нержавеющая сталь AISI 304
• Вал - нержавеющая сталь AISI 420 (в моделях Multi 30 8, 30
• 10, 40 6, 40 7 - нержавеющая сталь AISI303 и сталь F 114)
• Диффузоры - армированный технополимер
• Уплотнение - графит и алюминий L-2521
• Всасывающий и напорный патрубки с фланцами - чугун
• Нержавеющая сталь AISI 304

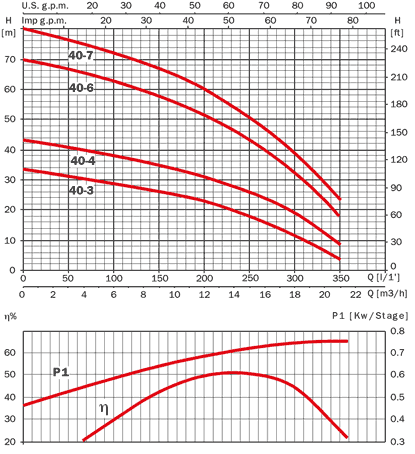

Характеристика насоса

Multi 20

Multi 30

Multi 40

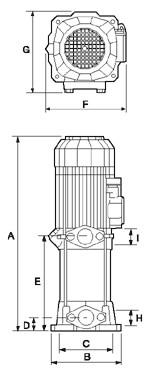

Чертеж насоса

Описание насосов серии Multi (в формате pdf)
