Насосы CNP CHM — горизонтальные многоступенчатые центробежные насосы

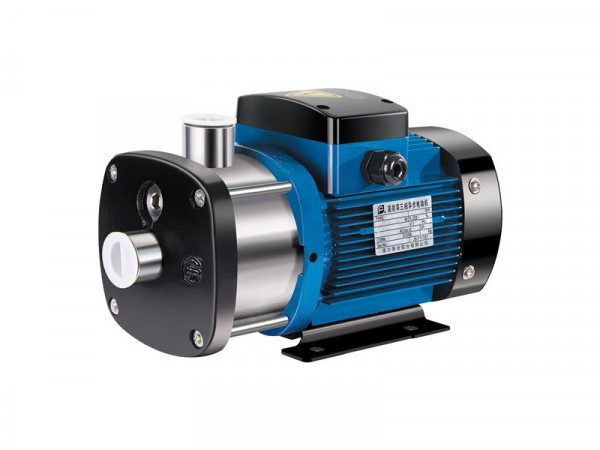

Горизонтальные многоступенчатые центробежные насосы CNP CHM
Конструкция насосов CNP CHM
Насосы серии CHM, изготовленные методом штамповки и сварки, состоят из
гидравлической части и электродвигателя, который крепится к основанию.
Гидравлическая часть насоса состоит из рабочих колёс и диффузоров,
которые помещены в цилиндрический корпус, установлены на удлинённом валу электродвигателя
и стянуты с крышкой всасывания шпильками.
Насос имеет осевой всасывающий и радиальный напорный патрубки.
В качестве уплотнения проточной части используется торцевое уплотнение с парой
трения Графит/Карбид кремния.
В корпусе насоса предусмотрены отверстие для слива рабочей жидкости и отверстие для заполнения
проточной части жидкостью в момент пуска, чтобы обеспечить смазывание рабочих поверхностей
торцевого уплотнения.
Области применения
- Водоснабжение — подача и распределение воды;
- Системы кондиционирования воздуха — циркуляция хладагентов;
- Системы охлаждения, циркуляции, водонагрева — технологические процессы;
- Системы водоочистки — фильтрация, водоподготовка;
- Системы орошения — полив и капельное орошение;
- Санитарно-техническое оборудование — бытовое и промышленное;
- Установки повышения давления — в системах водоснабжения.
|
|
Технические характеристики насосов CNP CHM
| Параметр |
Значение |
| Диапазон подач |
0,5 м³/ч ~ 29 м³/ч |
| Напор |
4 м ~ 96 м |
| Мощность |
0,37 ~ 7,5 кВт |
| Температура перекачиваемой среды |
-15°С ~ +105°С |
| Степень защиты |
IP55 |
| Класс изоляции |
F |
| Класс энергоэффективности |
IE2 |
| Максимальное давление в корпусе |
1,0 МПа (10 бар) |
Исполнение электродвигателей
Насосы серии CHM компонуются электродвигателями закрытого типа с вентиляторным охлаждением (TEFC).
- Класс энергоэффективности: IE2;
- Степень защиты: IP55;
- Класс изоляции: F;
- Стандартное напряжение:
- однофазное исполнение 1×220 В (доступно до 2,2 кВт);
- трёхфазное исполнение 3×220/380 В; 3×380 В.
Условия эксплуатации насосов CNP CHM
Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости,
не содержащей абразивных, твёрдых или волокнистых включений (чистая вода, минеральная вода,
пищевое растительное масло, химически умеренно агрессивные жидкости и др.).
Жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали, что определяется
рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура,
тип растворителя, содержание нефтепродуктов.
- Температура жидкости: стандартное исполнение: от -15 °С до +70 °С; высокотемпературное исполнение: до +110 °С;
- Температура окружающего воздуха: не более 40 °С;
- Высота над уровнем моря: не более 1 000 м;
- Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).
Преимущества насосов CNP CHM
⚡
Компактность
Горизонтальное исполнение, малые габариты
⚡
Эффективность
Многоступенчатая конструкция, напор до 96 м
⚡
Надёжность
Торцевое уплотнение, нержавеющая сталь
⚡
Универсальность
Для воды, масел, химически умеренно агрессивных сред
