Канализационные насосные установки ESPA серии Drainbox

Назначение

Готовые к подключению компактные канализационные насосные установки для отвода сточных дождевых вод, фекальных стоков и жидких бытовых отходов.
Установки предназначены для расположения в местах где невозможно или нецелесообразно устройство самотёчной канализации. Ёмкость полностью укомплектована внутренней обвязкой для установки насосов и поплавками для контроля уровня жидкости. Применение: частные дома, дачи, коттеджи, кемпинги, ярмарки, гостиницы, рестораны, бары, спортивные сооружения, прачечные, школы и т. п.
Drainbox 300 способен обеспечить от 1 до 3 коттеджей Drainbox 600 способен обеспечить от 1 до 6 коттеджей

Также рекомендуем посмотреть: автоматические насосные установки для водоснабжения

Модель установки	Подача мЗ\час max	Напор м. max	Кол-во насосов	Тип насоса	Шкаф управления	Наличие  обратного клапана	Напорный патрубок ёмкости
ESPA DRAINBOX ОБЪЁМОМ 300 ЛИТРОВ
DRAINBOX 300 800М ТР (с насосом)	15	8		VIGILEX 600M	Тип1	есть	2"
DRAINBOX 300 1200М D ТР FL (без насоса)	8,6	21		VIGICOR 150M / VIGICOR 150M А*	Тип1	есть	2"
DRAINBOX 300 1400М ТР КЕ FL (без насоса)	28,3	13,7		DRAINEX 201М / DRAINEX 201МА* DRAINCOR 180M / DRAINCOR 180MA*	Тип1		2 3/4"
	11	19,5			Тип1		2 3/4"
DRAINBOX 300 1400 ТР КЕ FL (без насоса)	28,3	13,7		DRAINEX 201	Тип 2		2 3/4"
	17,5	22		DRAINCOR 200	Тип 2		2 3/4"
ESPA DRAINBOX ОБЪЁМОМ 600 ЛИТРОВ
DRAINBOX 600 1400М ТР КЕ FL (без насоса)	56,6	13,7	2	DRAINEX 201М / DRAINEX 201 MA* DRAINCOR 180M / DRAINCOR 180MA"	ТипЗ		2 3/4"
	22	19,5	2		ТипЗ		2 3/4"
DRAINBOX 600 1400 ТР КЕ FL (без насоса)	56,6	13,7	2	DRAINEX 201 DRAINCOR 200	ТипЗ		2 3/4"
	35	22	2		ТипЗ		2 3/4"
DRAINBOX 600 1500М ТР КЕ FL (без насоса)	77	10	2	DRAINEX 301M / DRAINEX 301 MA*	ТипЗ		2 3/4"
DRAINBOX 600 1500 ТР КЕ FL (без насоса)	77	10	2	DRAINEX 301	ТипЗ		2 3/4"

* в случае использования насоса с поплавковым выключателем (маркировки МА) - поплавок должен быть зафиксирован в верхнем положении

• Тип 1 : Электрическая коробка (ПЗУ) с вилкой, выключателем, звуковой сигнализацией, кабелем 10 метров (для однофазного насоса)
• Тип 2 : Шкаф управления с выключателем, звуковой сигнализацией, кабелем 10 метров (для трехфазного насоса)
• Тип 3 : Шкаф управления с программатором (обеспечивающим реверсную самоочистку насоса), звуковой сигнализацией, кабелем 10 метров (для двух однофазных или трехфазных насосов)

• М : Однофазная установка
• КЕ : Наличие подъемного устройства для нососа
• ТР : Расположение патрубка сверху
• FL : Ёмкость без насоса

Характеристики	Drainbox
Drainbox 300	один резервуар
Drainbox 600	два резервуара
Материал резервуара	Полиэтилен повышенной прочности
Толщина стенки бака	6 мм
Полезный объем (вместимость)	236.2 литра (Модель 300)
Вес (без насоса)	20 кг
Температура жидкости	до 40 гр.С
Вентиляционный патрубок	диаметр 63
Отверстия для подвода стоков	9 отверстий под диаметр 110 мм
Сливное отверстие	2”
Две точки крепления установки	диаметр 22 мм
Две боковых ручки для удобства транспортировки	есть
Комплектующие
Манжета диаметр 63	1 шт
Манжета диаметр 110	1 шт
Анкерный болт	2 шт
Шайба	2 шт

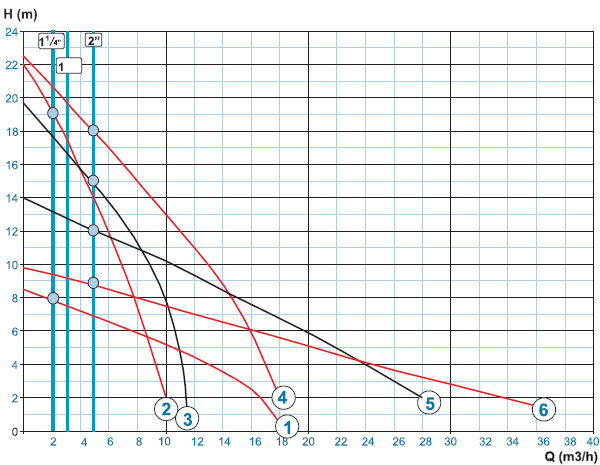

Характеристика насоса

№ графика	Модель насоса	Мощность P1 (kW)		Сила тока I(A)		Диаметр взвешенных частиц	Диаметр напорных патрубков	Тип рабочего колеса	Вес
		1~	3~	1~	3~
1	Vigilex 600 M A	0.8	-	3.4	-	24 мм	1 1/4’’	Vortex	27 кг*
2	Vigicor 150 MA Vigicor 150 M	1.2	-	5.4	-	-	1 1/4’’	режущий механизм	35 кг* 71 кг**
3	Draincor 180 M Draincor 180 M A	1.7	-	7.8	-		2’’	режущий механизм	55 кг* 109 кг**
4	Draincor 200	-	1.8	-	3	-	2’’	режущий механизм	54 кг* 106 кг**
5	Drainex 201 M / M A Drainex 201	1.4	1.4	6.2	2.6	45 мм	2’’	Vortex	51 кг* 102 кг**
6	Drainex 301M / M A Drainex 301	1.5	1.5	6.8	2.7	60 мм	2’’	Vortex	115 кг**
