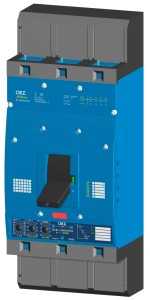

BL1600S — компактный автоматический выключатель 630-1600 А
Компактный автоматический выключатель BL1600S предназначен для защиты и нечастого включения
электрического оборудования с номинальными токами от 630 А до 1600 А.
Обеспечивает надёжную защиту от перегрузок и коротких замыканий в распределительных устройствах
и силовых цепях промышленных объектов.
Модель BL1600S выпускается на номинальные токи 630 A, 1000 A, 1250 A и 1600 A
с номинальной отключающей способностью 65 кА при 415 В переменного тока.
Технические характеристики BL1600S
| Параметры |
| Номинальный ток |
630 A, 1000 A, 1250 A, 1600 A |
| Номинальное рабочее напряжение |
690 V a.c. |
| Номинальная частота |
50/60 Hz |
| Категория применения |
A, B |
| Номинальная предельная отключающая способность при КЗ |
65 kA / 415 V a.c. |
| Номинальный кратковременный выдерживающий ток |
20 kA / 1 s при 690 В a.c. |
| Номинальная включающая способность при КЗ |
140 kA / 415 V a.c. |
| Расцепитель тока перегрузки |
DTV3
MTV8
U001
|
| Размеры (шир. × выс. × глуб.) |
210 mm × 350 mm × 135 mm |
| Количество полюсов |
3 |
| Исполнение и принадлежности |
| Выдвижное исполнение |
✅ Доступно |
| Съёмное исполнение |
— |
| Вспомогательный / относительный / блок-контактный |
✅ + / + / — |
| Расцепитель напряжения |
✅ Доступен |
| Расцепитель минимального напряжения / с опережающим контактом |
✅ + / — |
| Ручной привод / с выдвижным рычагом |
✅ + / + |
| Электропривод |
✅ Доступен |
