Одноканальные электронасосы Pedrollo ZVX
 |  | | Краткая техническая характеристика
| подача | | до 300 л/мин. (18 м3/ч) |
| температура жидкости | | до +40°С |
| максимальная глубина применения | | до 5 м ниже уровня воды |
максимальное прохождение
твердых частиц во взвешенном состоянии | | до d=35 мм |
| максимальный уровень опорожнения колодца | | до 40 мм от дна |
|
Бытовые погруженные электронасосы VORTEX, экономичные, прочные, надежные, рекомендуются в стационарных установках для функционирования в автоматическом режиме.
Принцип работы | | |
Серия ZVX включает в себя ПОГРУЖЕННЫЕ ЭЛЕКТРОНАСОСЫ VORTEX, для сточных воды, разработанные преимущественно для эксплуатации в быту.
Принцип функционирования аналогичен принципу функционирования центробежных насосов с отведенным назад рабочим колесом типа "VORTEX". Просторная кольцевая камера, снабженная нагнетательным патрубком с трубной резьбой, предусмотрена в корпусе насоса и закрыта крышкой, снабженной патрубком подачи; которая, благодаря своей особой форме, препятствует попаданию в насос возможных твердых частиц, черезмерных размеров. Поскольку рабочее колесо отведено назад относительно крышки, между ними образуется торцевая камера, в которой всасываемая вода приобретает вихревое движение и под действием центробежной силы направляется в кольцевую камеру, через которую покидает насос через нагнетательный патрубок.
Область применения и установка | | |
Насосы данной серии разработаны для подъема сточных вод и химически не агрессивных жидкостей. Благодаря их конструктивной особенности, эти насосы особенно подходят для использования в быту, а также во всех случаях, когда в перекачиваемой жидкости могут присутствовать твердые частицы во взвешеном состоянии, размерами до 0 35 мм.

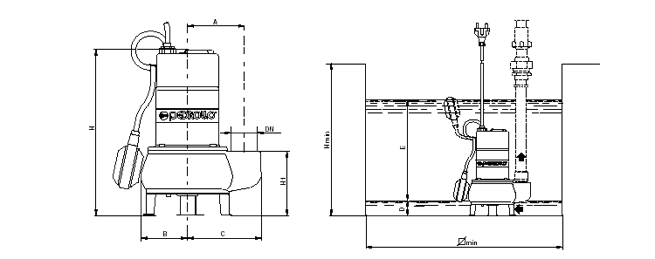

Таким образом, их использование рекомендуется не только для осушения затопленных помещений, таких, как подвалы и боксы, но также и для откачки бытовых стоков, канализационных сливов, сточных вод с повышеным содержанием волокнистых тел. Эти насосы отличаются крайней простотой установки и максимальной надежностью при стационарной установке для функционирования в автоматическом режиме. Стационарная установка насоса возможна внутри колодцев с минимальными рекомендуемыми размерами 450х450h450 мм, для обеспечения полного опорожнения и нормального функционирования автоматической системы с поплавком пуск/ остановка. Такая установка позволяет автоматический запуск электронасоса при достижении регулируемого уровня и его остановку после опорожнения.
Установка соответствующего обратного клапана в нагнетательном трубопроводе, позволяет избежать обратного притока жидкости во время остановки насоса.
Конструктивные характеристики | | |
- НАГНЕТАТЕЛЬНЫИ КОРПУС из чугуна, снабжен нагнетательным патрубком 1ч/2" с трубной резьбой gas UNI ISO 228-1.
- РУБАШКА ДВИГАТЕЛЯ из нержавеющей стали AISI 304.
- ВСАСЫВАЮЩЯЯ КРЫШКА из нержавеющей стали AISI 304.
- РАБОЧЕЕ КОЛЕСО открытого типа, из технополимера GELON ВА 6 "General Electric®."
- ВЕДУЩИИ ВАЛ из нержавеющей стали AISI 416.
- МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из угля/алюминия.
- ДВИГАТЕЛЬ: в масляной ванне, индуктивный, закрытого типа, пригодный для непрерывной работы, со встроенным термозащйтным устройством (аварийным выключателем). Класс изоляции В. ,
- СТЕПЕНЬ ЗАЩИТЫ IP 68
- ПРОВОД ЭЛЕКТРОПИТАНИЯ погружного типа, из неопрена "H07-RN-F". Серийная комплектация 5 м с вилкой SCHUKO (по заказу 10м).
- ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61 -150) EN 60034-1 (IEC34-1, CEI 2-3).
|
|
|
|
|
