Компрессоры VMtec для взрывоопасной среды — серия CSV N, каталог, характеристики

Общие сведения

Компрессоры VMTEC серии CSV N предназначены для работы в среде с опасной концентрацией взрывоопасных газов в воздухе. Например, в шахтах, химических и газовых производствах и т.п. Оборудование соответствует требованиям, определённым для группы оборудования I (горное) категории M2 согласно Инструкции Европейского парламента и Совета № 94/9/ЕС.

Компрессоры предназначены для постоянной эксплуатации с автоматической системой управления производительностью в зависимости от потребления сжатого воздуха. Это компрессоры с одноступенчатым винтовым блоком, смазываемым маслом. Резервуар для масла встроен непосредственно в блок компрессора.

Блок обеспечивает выполнение следующих функций: грубое сепарирование масла в корпусе, тонкое сепарирование, фильтрация масла, удержание минимального давления, фильтрация и регулировка всасываемого воздуха. Блок компрессора и электродвигатель крепятся к раме, которая упруго установлена на шасси компрессора при помощи резиновых пружин. Шасси представляет собой раму со съёмными панелями.

Технические характеристики компрессоров VMtec для взрывоопасной среды

Тип компрессора	Произв., м³/ч	Произв., л/мин	Давление, бар	Мощн., кВт	Кол-во охлажд. воздуха, м³/ч	Уров. шума, дБ	Темп. окр. среды, °C	Присоед. размер	Вес, кг
CSV 22 N	225	3750	6–8	22	6000	74	+5…+40	G 1¼	760
CSV 22 N Track	225	3750	6–8	22	6000	74	+5…+40	G 1¼	1070
Подробнее →

Исполнения и варианты поставки

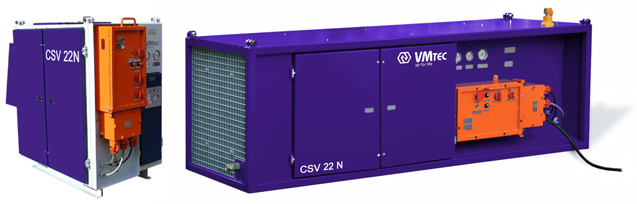

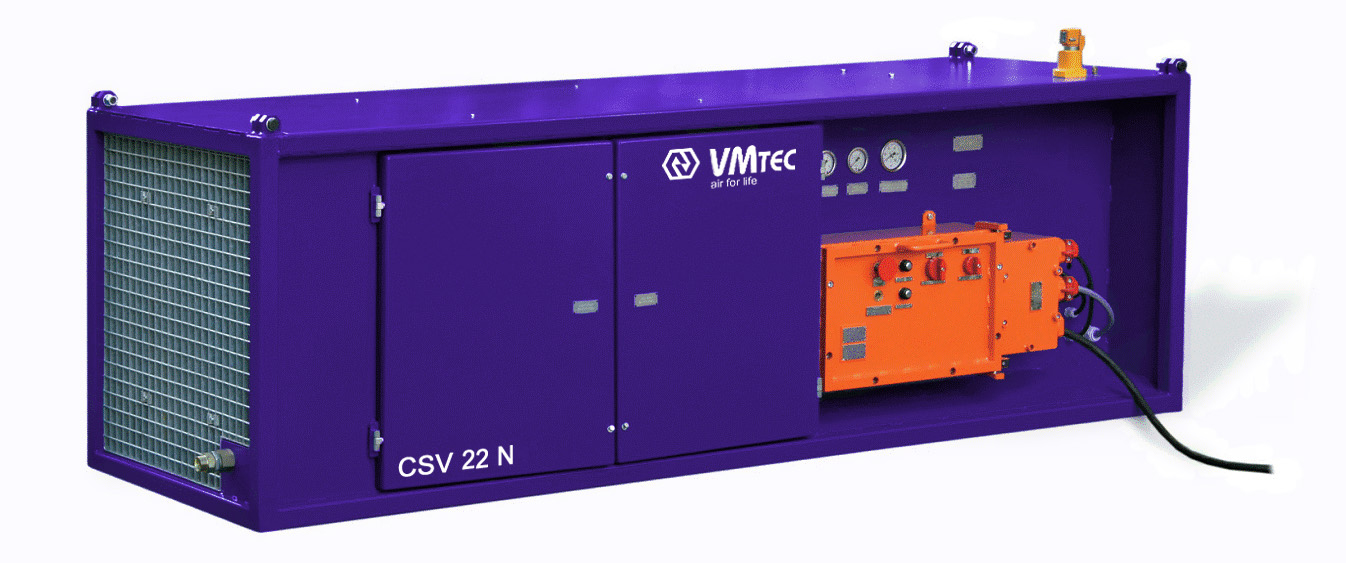

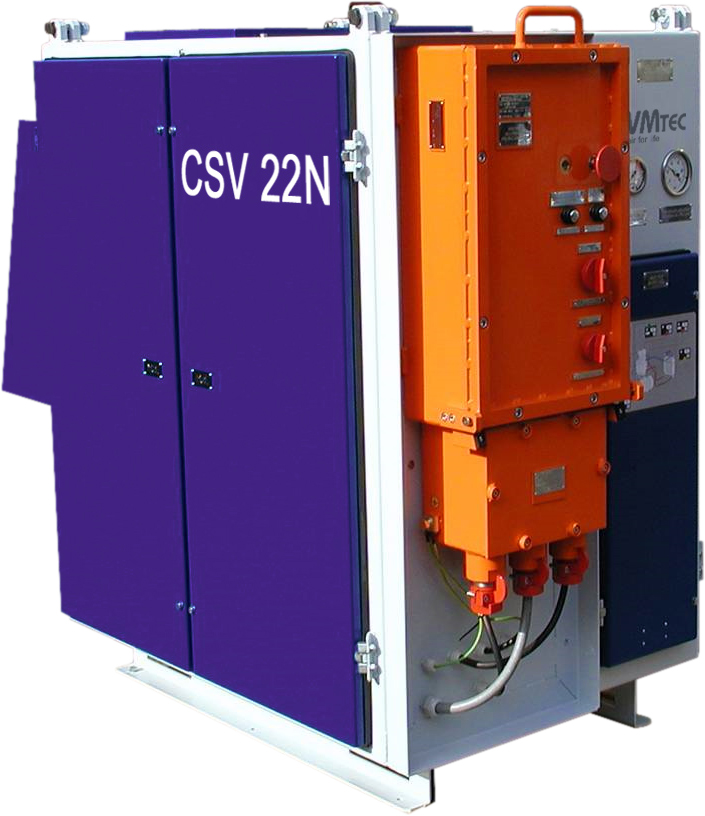

Компрессоры в исполнении N поставляются в стационарном исполнении или в исполнении для манипулирования на обычных горных транспортных средствах (исполнение Track). Для транспортировки и манипулирования компрессор оснащён специальной переносной жёсткой рамой, используемой для манипулирования на рельсовых транспортных средствах и подвесных путях.

Компрессор в модификации для использования на подвесном пути сконструирован для использования и подвешивания на стандартных несущих средствах подвесного пути. Однако можно договориться об изготовлении петель для иного подвесного пути согласно требованию заказчика.

Составной частью поставки по выбору является переносной ресивер объёмом 1000 л, своей конструкцией приспособленный для эксплуатации на подвесном пути в глубинных шахтах и оснащённый используемыми арматурами.

Компрессор стандартного исполнения оснащён электродвигателем с номинальной мощностью 22 кВт и достигает параметров, установленных на другой стороне. Данное исполнение по своим параметрам отвечает нормальным условиям глубинной шахты и оправдало себя в сложных условиях эксплуатации. В случае интереса заказчика можно изготовить и варианты с мощностью 18,5, 37, 45, 55, 75, 90 кВт.

Конструкция компрессора отвечает требованиям, определённым Инструкцией Европейского парламента и Совета № 98/37/ЕС.

Конструкция компрессора отвечает требованиям, определённым для группы оборудования I (горное) категории M2 согласно Инструкции Европейского парламента и Совета № 94/9/ЕС (ATEX).

Контрольные устройства компрессора

• Вентиль минимального давления обеспечивает требуемое давление в системе смазки;
• Автоматический сброс обеспечивает снижение давления при остановке компрессора;
• Наполнительная и контрольная пробка для наполнения масла и контроля уровня масла;
• Панель управления с пользовательским интерфейсом;
• Главный выключатель компрессора. Панель управления компрессора является составной частью невзрывоопасного контактора NRS–KOM.

Аварийные устройства компрессора

• Аварийный вентиль избыточного давления на корпусе машины;
• Тепловая защита электродвигателей от сверхтоков;
• Тепловая защита, встроенная непосредственно в катушку электродвигателя;
• Термостат — произведёт остановку компрессора в случае превышения температуры масла 105°C (например, неисправность охлаждения масла, загрязнённый теплообменник);
• Автоматическая порошковая противопожарная система типа PG 2F.

Технические характеристики

Тип компрессора	Произв., м³/ч	Произв., л/мин	Давление, бар	Мощн., кВт	Кол-во охлажд. воздуха, м³/ч	Уров. шума, дБ	Темп. окр. среды, °C	Присоед. размер	Вес, кг
CSV 22 N	225	3750	6–8	22	6000	74	+5…+40	G 1¼	760
CSV 22 N Track	225	3750	6–8	22	6000	74	+5…+40	G 1¼	1070

Производительность компрессора — объёмное прохождение воздуха через нагнетающую горловину компрессора при абсолютном давлении и температуре на всасывании, т.е. 1 бар и 20°C. Количество остаточного масла 2–4 мг/м³. Класс защиты IP 54.



Для каких условий предназначены компрессоры серии CSV N?

Какие варианты исполнения доступны для компрессоров CSV N?

Какие мощности доступны для компрессоров CSV N?

Как получить консультацию и купить компрессор VMtec для взрывоопасной среды?
