Установка повышения давления Wilo Comfort-N-Vario MVISE/VR

Wilo-Comfort-N-Vario MVISE/VR

Инструкция по монтажу и эксплуатации

Установка повышения давления (бустерная станция) Wilo-Comfort-N-Vario MVISE/VR с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами с мокрым ротором.

Применение:

• Для обеспечения полностью автоматического водоснабжения и повышения давления в жилых, офисных, административных зданиях и на промышленных объектах.
• Перекачивание химически нейтральных жидкостей, не содержащих абразивных и длинноволокнистых включений: питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения.

Преимущества:

• Применение 2–4 параллельно включенных высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором со встроенными частотными преобразователями с водяным охлаждением обеспечивает бесшумную работу установки (уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности)
• Диапазон регулирования частоты частотных преобразователей от 20 до 50 Гц
• Высокая эксплуатационная надежность благодаря применению насосов серии MVISE со встроенной системой определения сухого хода и автоматическим отключением при недостатке воды

Технические характеристики Wilo Comfort-N-Vario MVISE/VR:

• Подключение к сети 3~400 В, 50 Гц
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями EVU
• Температура перекачиваемой среды: макс. 50°C
• Рабочее давление: 16 бар
• Входное давление: 6 бар
• Номинальный внутренний диаметр для подсоединения R/Rp 2 - DN 80
• Вид защиты IP 44

Описание:

• Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции; другие исполнения по запросу
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений. Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью бустерной установки.
• Насосы: от 2 до 4 параллельно включенных насосов серии MVISE 2.., 4.., 8.. благодаря адаптированным к мотору насоса частотным преобразователям для каждого насоса данной серии возможен бесступенчатый режим регулирования; все части, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304)
• Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
• Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (ø 63 мм); дополнительная цифровая индикация конечного давления на буквенно-цифровом жидкокристаллическом дисплее регулятора Comfort-Vario
• Регулятор: в серийном исполнении установка оснащается Vario-регулятором VR

Оснащение:

• 2–4 насоса с моторами с мокрым ротором на установку
• Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Разводка трубопровода из нержавеющей стали 1.4571
• Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
• Клапан обратного течения с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления, со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) - опция
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды (опция)

Материалы:

• Рабочие колеса нержавеющая сталь 1.4301
• Секции из нержавеющей стали 1.4301
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4122
• Уплотнения из EPDM (EP851)
• Крышка корпуса из нержавеющей стали 1.4301
• Нижняя часть корпуса из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Подшипники из графита, пропитанного синтетической смолой
• Основание насоса FGL 250

Установка повышения давления Wilo Comfort-N-Vario MVISE/VR монтируется на заводе-изготовителе, проверяется на безотказность работы и герметичность, готова к подключению.

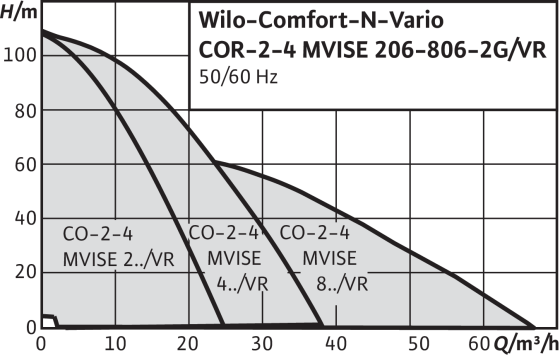

Wilo Comfort-N-Vario COR MVISE/VR
