Серия 4SR2 включает в себя многоступенчатые электронасосы центробежного типа, предназначенные для постоянного функционирования в погруженном состоянии.
Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.
Область применения и установка

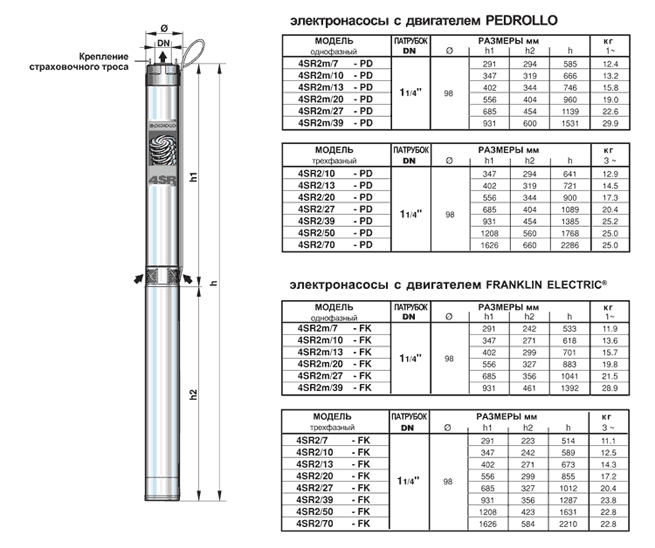

Насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м3 песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 4SR1 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (мин. 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положении; когда насос устанавливается в вертикальном положении внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.
Конструктивные характеристики
- Корпус насоса и опора: нержавеющая сталь AISI 304
- Обратный клапан: нержавеющая сталь AISI 304
- Рабочие колеса и диффузоры: технополимер
- Несущая коробка диффузоров: нержавеющая сталь AISI 304
- Кожух насоса: нержавеющая сталь AISI 304
- Вал насоса: нержавеющая сталь AISI 304
- Подшипники насоса: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома для повышения стойкости к песку
- Муфта привода: нержавеющая сталь AISI 316L до 2.2 кВт; нержавеющая сталь AISI 304 для более высокой мощности
- Крепежные детали, фильтр и защита кабеля: нержавеющая сталь AISI 304
- Двигатель: электрический погружной 4-дюймовый Pedrollo
4SRm: однофазный 220-230 В - 50 Гц.
4SR: трехфазный 380-415 В - 50 Гц.
- Степень защиты: IP 68.
В комплект электронасоса входят:
4SRm (однофазный)
- Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт)
- На двигателе PEDROLLO конденсатор находится внутри тары
4SR (трехфазный)
- Кабель электропитания длиной 1.5 метра (2.5 метра при мощности более 3 кВт).
Исполнение по заказу
- насосы для воды с содержанием песка более 150 г/м3
- погружной 4-дюймовый электродвигатель Franklin Electric®
- другое напряжение питания или частота 60 Гц
