Погружные канализационные насосы VMtec

Название Рабочее колесо Напорное отверстие Свободный просвет Мощность Полю-сы
VMEWG V 080A Вихревое DN80 80 mm 4÷11 kW 2
VMEWG V 080B DN80 80 mm 7.5÷18.5kW 2
VMEWG V 100A DN100 100 mm 15÷37kW 2
VMEWG V 100B DN100 100 mm 4÷15 kW 4
VMEWG OC 100A Каналь-ное DN100 80 mm 7.5÷15 kW 4
VMEWG OC 100E DN100 80 mm 4÷7.5 kW 4
VMEWG OC 150A DN150 80 mm 7.5÷15kW 4
VMEWG OC 150D DN150 80 mm 4 ÷ 7.5 kW 4
VMEWG OC 250B DN250 110 mm 90÷185 kW 4
VMEWG OC 300B DN300 110 mm 90÷ 185 kW 4
VMEWG OC 300C DN300 150x110 mm  75÷90 kW 6

Характеристики

Погружные электронасосы VMtec разработаны для профессионального и интенсивного применения, как правило, используются в гражданских и промышленных очистных сооружениях, для подъема и перекачивания сточных вод, атмосферных осадков, содержащих твердые тела, циркуляции необработанного или активного ила и биологических жидкостей.

Купить погружные насосы для скважин

Двигатели для данной серии спроектированы для достижения класса эффективности Premium (IE3), в соответствии с нормой EN 60034-30.

Вся гамма имеется в "сухой" версии, которая не требует подачи внешней жидкости для охлаждения, и допускает непрерывную работу электронасоса (эксплуатация S1), даже если он частично погружен или же установлен в сухой камере.

Имеются нестандартные диаметры рабочих колес для оптимальных характеристик на специальные применения.

  • Серия разработана по модульной логике, согласно которой двигатель и гидравлическая часть идеально совмещены для получения прочного и надежного изделия.
  • Максимальная допустимая рабочая температура в соответствии с нормой NEMA, класс А.
  • Корпус двигателя, рабочее колесо и гидравлическая часть из чугуна или нержавеющей стали.
  • Высокопроизводительные электродвигатели произведены для достижения класса эффективности Premium (IE3).
  • Имеются модели для токов с частотой 50 или 60 Гц.
  • Встроенная в статор термозащита, оберегающая двигатель даже в случае суровых и непрерывных условий эксплуатации.
  • Долговечная смазка подшипников (50000 часов).
  • Вал двигателя из AISI 431. По заказу может быть выполнен из NITRONIC 50.
  • Датчики для определения течи воды в масляную камеру механических уплотнений, в моторный отсек и в клеммной отсек.
  • Два механических уплотнения из карбида кремния в большой масляной камере и V-образное кольцо.
  • Поставляются с канальными или вихревыми рабочими колесами высокой производительности.
  • Гидравлическая часть с напорными патрубками от DN80 до DN400.
  • Свободный интегральный просветдля моделей с вихревым рабочим колесом min 80 мм для моделей с канальным рабочим колесом.
  • Запатентованная система охлаждения с закрытой рубашкой и внутренней циркуляцией

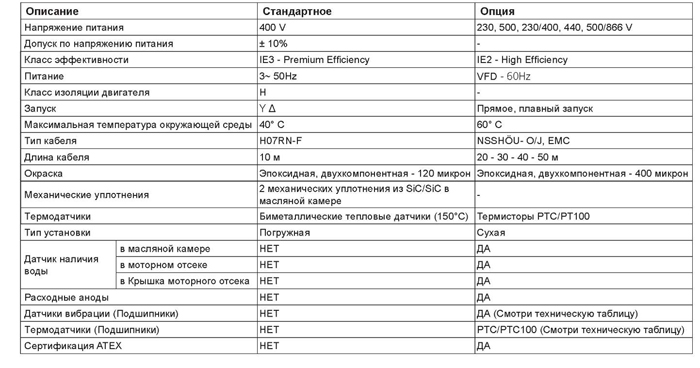

Стандартное оборудование и опции

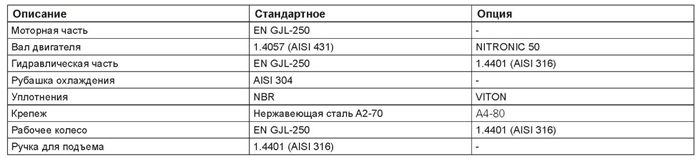

Материалы для изготовления

Как сделан насос?

Кабельная муфта

По заказу выполняется обрезинивание входа кабелей, что позволяет предотвратить просачивание воды под крышку двигателя, даже в случае разрыва наружной оболочки кабеля.

Моторный отсек

Возможность установки одного или нескольких датчиков в моторном отсеке, чтобы обнаруживать наличие воды или влаги.

Вал двигателя

Вал двигателя из стали AISI 431. По заказу может поставляться вал из NITRONIC 50 - материала с химической и механической прочностью, которая превышает обычные марки стали AISI 316 и AISI 329.

Подшипники

Подшипники с большим запасом прочности гарантирующие работу не менее 50000 моточасов.

Механические уплотнения

Два механических уплотнения из карбида кремния в масляной камере и V-образное кольцо. Масло можно проверять и заменять даже при нахождении электронасоса в вертикальном положении, используя для этого специальные отверстия на наружной стороне корпуса.

Фланцевые соединения

Могут быть разных типов и с разными отверстиями, например, ANSI, BS.



Двигатель

Двигатель эффективностью PREMIUM IE3, согласно классу NEMA А, класса изоляции - Н. Гарантированная работа в режиме S1 в воде стемпературой 60°С или более.

Поскольку затраты на электроэнергию являются самыми высокими по сравнению с другими затратами - при непрерывной работе экономия, как правило, по сравнению с традиционной системой, будет более существенной и затраты на покупку высокопроизводительной системы будут возвращены в кратчайшие сроки. И это без учета неоспоримых преимуществ в воздействии на окружающую среду!

Гидравлическая часть

Все гидравлические компоненты были спроектированы для достижения самой высокой эффективности и наилучших характеристик, обеспечивая при этом большие проходные сечения. Имеются 2 типа рабочих колес: вихревое и канальное высокой производительности. На всех моделях с канальной гидравлическойчастью имеется система осевой регулировки, которая позволяет восстановить зазор крыльчатки,и сохранить неизменными характеристики даже в cлучае износа компонентов.

Система ACS (Система защиты от засорения) не допускает блокирование крыльчатки даже при наличии сильно загрязненных жидкостей.

Система охлаждения (запатентованная)

Охлаждение двигателя осуществляется при помощи внутренней запатентованной системы циркуляции по замкнутому контуру. Таким образом, используемая в процессе жидкость не изменяется даже при случайном попадании загрязненной жидкости в масляную камеру в результате износа первого механического уплотнения.Непрерывная работа гарантирована также в случае сухой установки и в условиях частичного погружения.

Виды установки насосов

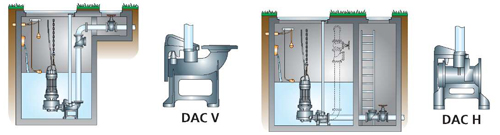

Установка с соединительным устройством (типа Р)

Соединительное устройство с вертикальным или горизонтальным напором закреплено на дне резервуара. Электронасос опускается в резервуар по двум направляющим трубам, вплоть до стыковки с соединительным устройством. Напорная труба подключена к соединительному устройству при помощи унифицированного фланца. Это решение позволяет выполнять проверку и обслуживание электронасоса чрезвычайно простым способом, не требуя опорожнения резервуара.

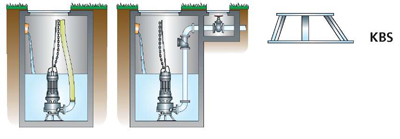

Свободная установка (типа S)

Прикрепленный к основанию электронасос стоит вертикально на дне резервуара. Подключение к системе осуществляется при помощи фланцевой трубы, подключенной к напорному патрубку. Электронасос может быть также подключен к гибкой трубе, используя фланцевый фитинг с коленом, подключенный к напорному патрубку. Это решение позволяетлегко извлекать электронасос из резервуара и рекомендуется для временного использования.

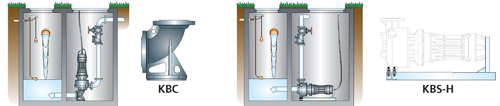

Вертикальная установка (типа Т) или горизонтальная (типа Z) в сухой камере

Электронасос может быть установлен в сухой камере благодаря использованию охлаждающей рубашки.Не требуется никаких охлаждающих жидкостей из внешнего источника, так как температура двигателя поддерживаетсяинновационной ЗАПАТЕНТОВАННОЙ системой с замкнутым контуром и внутренней циркуляцией. При сухой ВЕРТИКАЛЬНОЙ установке электронасос устанавливается на основание с коленом, к которому подключается фланцевая всасывающая труба.

При сухой ГОРИЗОНТАЛЬНОЙ установке электронасос крепится к стальной конструкции, а всасывающая труба крепится непосредственно к всасывающему фланцу электронасоса.

Неопределенная установка (тип X)

Электронасос не имеет подготовки для какого-либо типа установки. Этот вариант рекомендован для хранения на складе в качестве запаса.

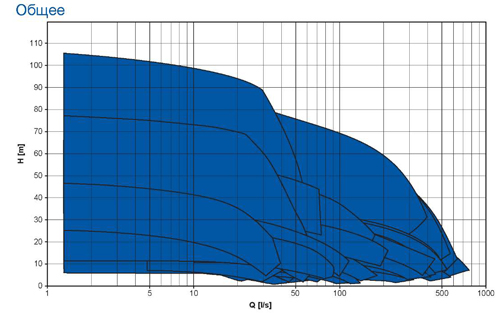

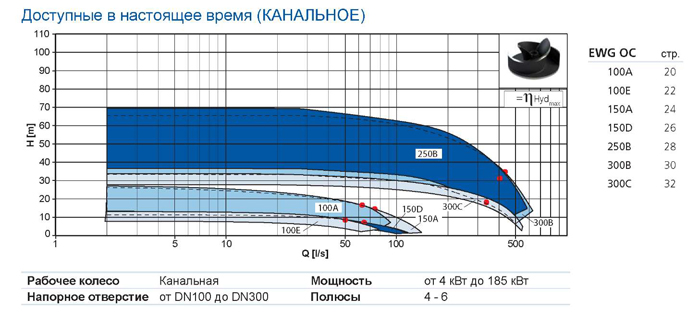

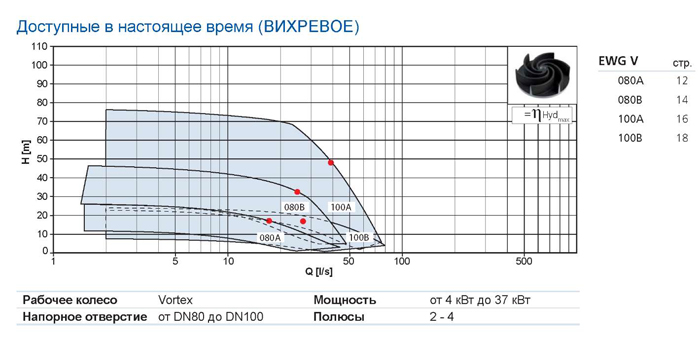

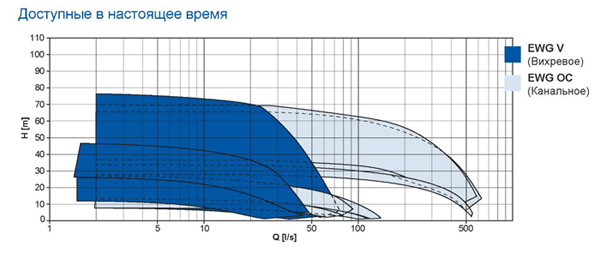

Поля характеристик

О насосах VMtec

Насос VMtec состоит из инновационных материалов, имеет новую, запатентованную систему охлаждения и обладает современными техническими решениями. Все эти характеристики превращают насос VMtec в безопасное и надежное изделие.

Гамма насосов от компании VMtec предлагается в качестве наилучшего решения для любого типа установок в гражданских, промышленных и профессиональных условиях, благодаря большому выбору двигателей мощностью от 4 до 200 кВт с2,4,6 или 8 полюсами, работающих на частоте 50 или 60 Гц, и напорными патрубками от DN80 до DN400. Вихревые рабочие колеса с большим свободным просветом и канальные с антиблокировочной системой характеризуют данные насосы как наиболее пригодные для работы в любых рабочих условиях.

Снижение выбросов С02, снижение затрат и внимание к окружающей среде. Эти проблемы близки нам и наш долг - дать на них ответ с уважением к будущим поколениям.

Двигатели класса эффективности IE3 могут работать в непрерывном режиме S1 в воде температурой до 60°С, в соответствии с классом "NEMAA".

В гражданском и промышленном применении надежность электронасоса является синонимом исправной работы, постоянных характеристик и непрерывных рабочих циклов, без нежелательных и дорогостоящих остановок системы.

Используйте только то, что вам надо: меньше напрасных трат, больше эффективности.

В развивающихся странах, как правило, второй позицией в балансах коммунальных хозяйств являются энергозатраты на водоснабжение. Данный аспект становится наиболее важным, если учесть, что к 2020 году 50 процентов населения этих стран будет жить в городах.

Таким образом, становится очевидным, что потребление энергии, использованной для снабжения питьевой водой и обработки сточных вод, будет расти. В настоящее время около 3 процентов мирового потребления электроэнергии используется для перекачивания и обработки воды гражданского и промышленного назначения.

Таким образом, чрезвычайно важно гарантировать максимальную эффективность водопро­водных систем, сводя на нет напрасные траты.

ССС:  Стоимость срока службы.

Стоимость срока службы (ССС) состоит из 3 основных позиций: начальные затраты, энергопотребление, обслуживание. Следует учитывать, что энергопотребление, наряду с затратами на установку, экологию, утилизацию и простои электронасоса или системы, составляют 85 процентов от общих затрат. К этому следует добавить обслуживание в размере 5 процентов. Из этого следует, что доля начальных затрат в CCC составляет всего 10 процентов.

ССС можно представить себе айсбергом, у которого видно над водой лишь одну десятую его размеров, а под водой спрятана его большая часть. Так и затраты на систему составляют лишь только начальные инвестиции, пряча «затраты на эксплуатацию и обслуживание», представляющие собой наибольшую часть, существенно превышающие затраты на закупку.

Таким образом, высокая эффективность двигателей и внутренних компонентов погружного электронасоса могут обеспечить существенную экономию электроэнергии, позволяя сэкономить в течение двух лет дополнительные средства к цене электронасоса с одинаковыми гидравлическими характеристиками, но с иными характеристиками энергетической эффективности*.

*Регулярная проверка компонентов системы, операций и характеристик является крайне не­обходимой для достижения задач эффективности.

Решение VMtec

Исходя из вышесказанного, в компании VMtec решили сориентировать свою стратегию на реализацию такой продукции, которая способна ответить на жесткие критерии эффективности и надежности, чтобы максимально снизить остановки системы и уменьшить эксплуатационные расходы.

КАЧЕСТВО БЕЗ КОМПРОМИССОВ

Для достижения уровней совершенства, определенных новыми международными стандартами, такими как класс "NEMAA", компания VMtec не стала искать компромиссов, создав насос, предназначенный для гарантированной и долговечной работы как в гражданской, так и в промышленной сфере, и способному обеспечивать такие характеристики, которые соответствуют классу эффективности Premium IE3.

Большой выбор двигателей мощностью от 4 до 200 кВт с2,4,6 или 8 полюсами, работающих на частоте 50 или 60 Гц, с напорными патрубками от DN80 до DN400, с вихревыми рабочими колесами с большим свободным просветом и канальными рабочими колесами, обладающими противоблокировочной системой, делают данную серию насосов оптимальной для применения в любых рабочих условиях.

Большой запас прочности механических частей обеспечивает оборудованию большую долговечность с низкими интервалами обслуживания и простоя и вытекающей из этого дополнительной экономической выгодой.

Постоянные характеристики и непрерывные рабочие циклы без нежелательных и дорогостоящих остановок системы. Надежность погружного электронасоса является синонимом исправной работы. Именно поэтому в насосах используются инновационные материалы, применяются современные технические решения и новая, запатентованная система охлаждения.

Эффективность, характеристики и надежность

КПД двигателя, гидравлические характеристики и надежность вкупе обеспечивают насосы VMtec предельно высокой эффективностью, способной с течением времени вернуть потраченные средства.

От слов к фактам: высокая эффективность не только в характеристиках, ноив эксплуатационных затратах.

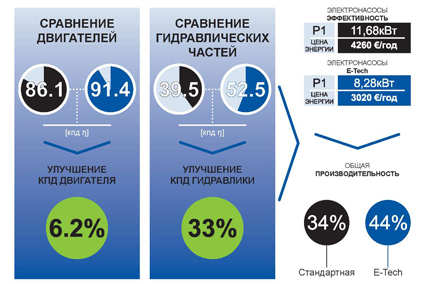

Чтобы понять реальную степень эффективности, проанализируем данные небольшой насосной системы. Предположим, что наша "рабочая точка" имеет производительность в 30 л/сек и напор в 13,5 м.

Мы знаем, что нам нужна гидравлическая мощность, равная 3,973 кВт гидр =р* g* Q* Н) в течение 10 часов работы в день (3650 часов в год), при цене электроэнергии за кВт в 0,10€/кВт*ч. В нашей системе, скорее всего, сложится именно такая ситуация.

Сравним характеристики в указанной выше рабочей точке погружного электронасоса VMtec, оснащенного двигателем с "КПД Premium IE3 и высокопроизводительной гидравлической частью" (обозначены синим цветом) схарактеристиками электронасоса, оборудованного "стандартным двигателем и традиционной гидравлической частью" (обозначены черным цветом).

Этот пример доказывает, что благодаря использованию электронасоса VMtec, оборудованного двигателем с эффективностью PREMIUM IE3 (+6,2%) и высокопроизводительной гидравлической частью (+33%), по сравнению со СТАНДАРТНЫМ электронасосом обеспечивается повышение общей производительности системы в требуемой рабочей точке в размере 6 процентов, гарантируя таким образом существенную экономию электроэнергии.
