Установка повышения давления (бустерная станция) Wilo Economy CO-MHI/ER с 2–4 параллельно включенными, нормальновсасывающими горизонтальными высоконапорными центробежными насосами из нержавеющей стали.
Применение:
Для обеспечения полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Преимущества:
Компактная установка с оптимальным соотношением цены и качества, отвечающая требованиям нормы DIN 1988
2-4 параллельно включенных горизонтальных высоконапорных центробежных насоса серии MHI, полностью выполненных из нержавеющей стали
Простая установка и надежность в эксплуатации благодаря встроенным приборам управления ER 2 - ER 4

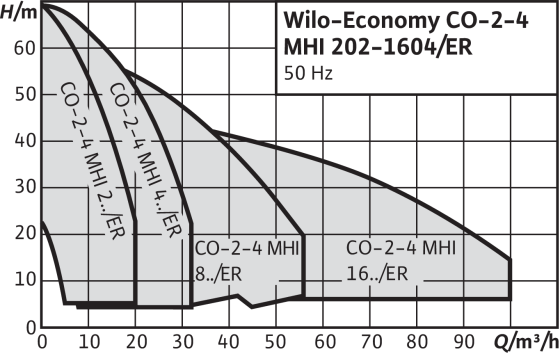

Технические характеристики:
Расход – 75 м³/ч
Высота подачи – 60 м
Подключение к сети 3~230 В/400 В, 50 Гц
Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями EVU
Температура перекачиваемой среды – макс. 50°C
Рабочее давление – 10 бар
Входное давление – 6 бар
Номинальный внутренний диаметр для подсоединения – R 2, R 2½, R 3
Вид защиты IP 44
Описание Wilo-Economy CO-MHI/ER:
Фундаментная рама: оцинкованная, с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции (другие исполнения по запросу)
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений. Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
Насосы: 2–4 параллельно расположенных насоса серий MHI 2, MHI 4, MHI 8 и MHI 16; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301
Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны
Мембранный напорный бак: 8 л/PN 16 со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy-регулятора
Индикация давления: через манометр ø 63 мм со стороны конечного давления
Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER 2-4
Оснащение:
2-4 насоса на установку
Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
Разводка трубопровода из нержавеющей стали 1.4571
Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной стороны
Клапан обратного течения с напорной стороны
Мембранный напорный бак 8 л, PN 16, с напорной стороны
Датчик давления, со стороны отводящего трубопровода
Манометр (со стороны подводящего трубопровода) приобретается опционально
Манометр (со стороны отводящего трубопровода)
Предохранитель, срабатывающий при недостатке воды (опция)
Установка повышения давления Wilo Economy CO-MHI/ER монтируется на заводе-изготовителе, проверяется на безотказность работы и герметичность, готова к подключению.
