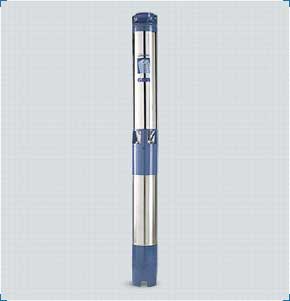

Pedrollo 6SR9

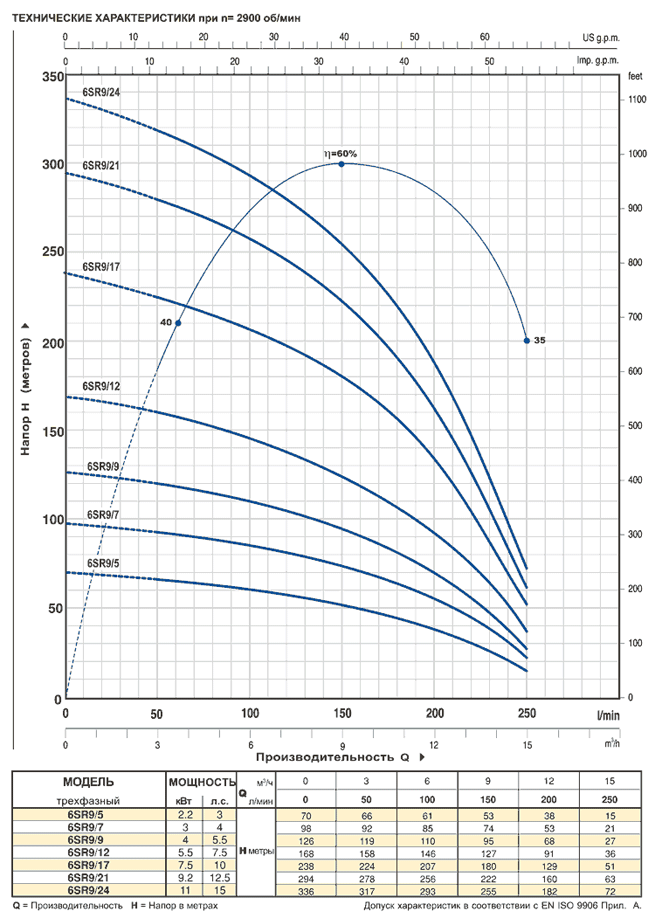

| | | Краткая техническая характеристика
подача | | до 250 л/мин. (15 m3/ч) |
температура жидкости | | до +30°C |
максимальное прохождение твердых частиц во взвешенном состоянии | | 50 г/m3 |
число запусков | | макс. до 20/час |
|
Принцип работы | | |
Серия 6SR9 включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА, предназначенные для постоянного функционирования в погруженном состоянии.<//b> Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает жидкости для перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.
Область применения и установка | | |
Насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 50 г/м3 песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности и в сельском хозяйстве, для подачи воды из глубоких колодцев, для орошения, в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 6SR9 возможна внутри колодцев диаметром не менее 6" (152 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение, даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце, и тем не менее, не меньше 1 метра до дна колодца. Рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.
Конструктивные характеристики | | |
- НАГНЕТАТЕЛЬНЫЙ КОРПУС: никелированный чугун, нагнетательный патрубок с газовой резьбой 3" UNI ISO 228-1.
- ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.
- РАБОЧИЕ КОЛЕСА: технополимер, усиленный стекловолокном, с покрытием из специальной резины
- НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.
- ДИФФУЗОРЫ: технополимер, усиленный стекловолокном.
- КОЖУХ НАСОСА: нержавеющая сталь AISI 304.
- ВАЛ НАСОСА: нержавеющая сталь AISI 304.
- ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома с повышенной стойкостью к песку.
- ОПОРА: никелированный чугун, изготовлено по стандартам NEMA.
- МУФТА ПРИВОДА: нержавеющая сталь AISI 420.
- КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.

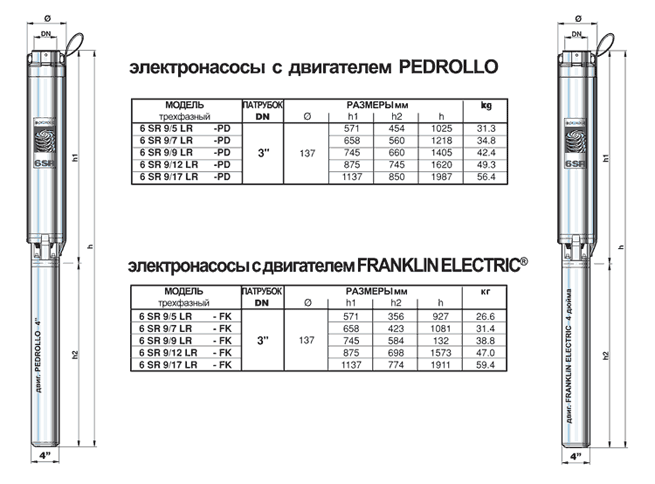

- ДВИГАТЕЛЬ: электрический погружной на 4 дюйма Pedrollo (до 3 кВт)

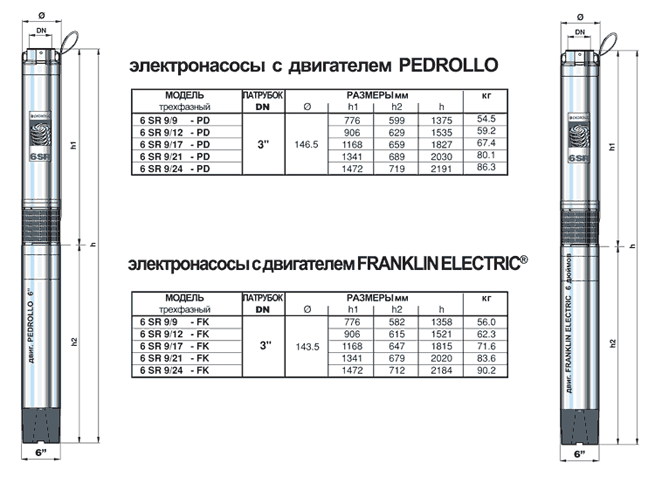

электрический погружной на 6 дюймов Pedrollo (от 4 до 30 кВт) 6SR: трехфазный 380-415 В - 50 Гц. - СТЕПЕНЬ ЗАЩИТЫ: IP 68.
В КОМПЛЕКТ ЭЛЕКТРОНАСОСА ВХОДЯТ: 6SR (трехфазный) - Для 6-дюймового варианта длина кабеля электропитания 4 метра
- Для 4-дюймового варианта (двигатель до 3 кВт) длина 1.5 метра.
ИСПОЛНЕНИЕ ПО ЗАКАЗУ - двигатель электрический погружной на 4 дюйма Pedrollo (до 7.5 кВт)
- двигатель электрический погружной на 4 дюйма Franklin Electric® (до 7.5 кВт)
- двигатель электрический погружной на 4 дюйма Franklin Electric®
- насосы с двумя муфтами защиты кабеля для соединения с погружными электродвигателями двойного напряжения */^ (звезда/треугольник)
- электронасосы с двигателем двойного напряжения: 230/400 В или 400/690 В */^ (звезда/треугольник) (от 7.5 кВт до 37 кВт)
- другое напряжение питания или частота 60 Гц
|
|
|
|
|
