Насосы CNP NSC — одноступенчатые двухстороннего всасывания до 20 000 м³/ч
Одноступенчатые насосы двухстороннего всасывания CNP NSC
Конструкция насосов CNP NSC

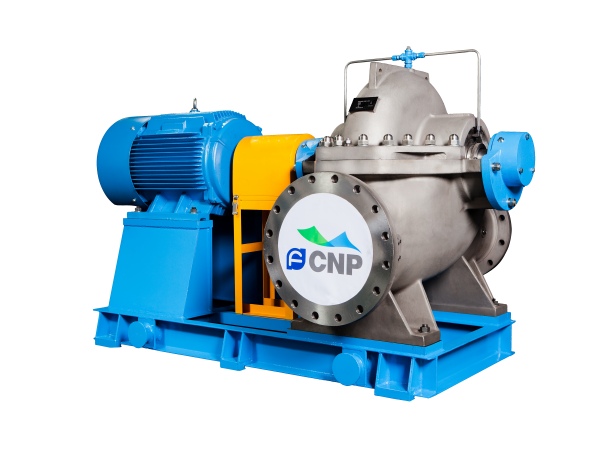

Насосные агрегаты серии NSC поставляются на общем рамном основании и
состоят из электродвигателя (низковольтного или высоковольтного) и проточной части.
Вал электродвигателя соединяется с валом проточной части при помощи муфты
(пальцевая/пластинчатая с проставками), которая ограждена защитным кожухом.
В качестве опор вала используются подшипники качения.
Варианты уплотнений вала
В зависимости от требований заказчика могут использоваться различные варианты концевых уплотнений вала:
- Сальниковое;
- Двойное сальниковое;
- Торцевое;
- Сбалансированное торцевое;
- Двойное торцевое;
- Тандемное торцевое.
В зависимости от исполнения также могут применяться различные планы обвязки по API.
Входной и выходной патрубки, расположенные в нижней части корпуса, направлены горизонтально
в противоположные стороны. Основной рабочий орган – рабочее колесо двухстороннего всасывания.
Отвод спиральный, подвод специальной формы для обеспечения разделения потока на две части.
Насос может поставляться в горизонтальном и вертикальном исполнении.
|
|
Области применения насосов CNP NSC
- Производство: вода для систем охлаждения, откачка дождевой воды, системы циркуляции воды – целлюлозно-бумажная промышленность: системы первичной и вторичной очистки, подача фильтрационной воды, установки смешивания;
- Коммунальное хозяйство: насосные станции для подачи и отвода воды, вода для моек, сточная и загрязнённая вода;
- Производство электроэнергии: гидротехнические сооружения, градирни, системы охлаждение компонентов, подача технической воды;
- Морское применение: перекачка балластной воды, вода для охлаждения, системы пожаротушения;
- Общее: речная вода, солёная вода, морская вода, системы пожаротушения, водопроводно-канализационные сооружения.
Технические характеристики насосов CNP NSC
Горизонтальный одноступенчатый насос с рабочим колесом двухстороннего всасывания
спирального типа с торцевым разъёмом корпуса в горизонтальной плоскости.
| Параметр |
Значение |
| Диапазон подач |
50 м³/ч ~ 20 000 м³/ч |
| Напор |
10 м ~ 230 м |
| Температура перекачиваемой среды |
-15°С ~ +150°С (больше 80°С по запросу) |
| Максимальное рабочее давление |
5 МПа |
| Содержание инородных включений |
≤ 4% |
Комплектация электродвигателями
В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован
высоковольтным или низковольтным электродвигателем.
Низковольтный электродвигатель:
- Напряжение 50 Гц: 380 В;
- Класс изоляции: F, H;
- Степень защиты: IP54, IP55;
- Количество полюсов: 2, 4, 6, 8, 10;
- Класс энергоэффективности: IE2, IE3.
Высоковольтный электродвигатель:
- Напряжение 50 Гц: 6 000 В, 10 000 В;
- Класс изоляции: F, H;
- Степень защиты: IP23, IP54, IP55;
- Количество полюсов: 2, 4, 6, 8, 10, 12;
- Способ охлаждения: IC01, IC81W, IC611.
Типы перекачиваемой жидкости:
- Чистая вода или другая жидкость, похожая по физическим и химическим свойствам;
- Абразивосодержащие жидкости (песок, окалина и пр.);
- Агрессивная среда (опреснённая, солесодержащая, морская вода и пр.);
- Высокотемпературная среда (циркуляция воды систем отопления, все виды химической жидкости);
- Нефть и нефтепродукты (в соответствии с API 610 BB1).
Преимущества насосов CNP NSC
⚡
Огромная производительность
Подача до 20 000 м³/ч
⚡
Широкий диапазон напора
От 10 до 230 м
⚡
Двухстороннее всасывание
Снижение осевых нагрузок
⚡
Горизонтальное/вертикальное
Два варианта исполнения
Весь модельный ряд насосов CNP представлен в нашем каталоге.
