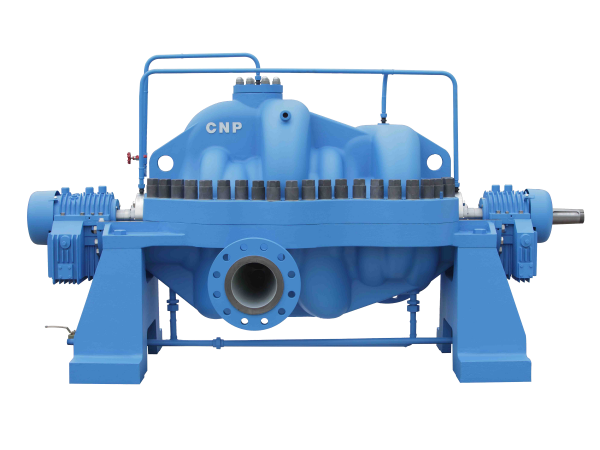

Многоступенчатые насосы сверхвысокого давления CNP NDS

Конструкция насосов CNP NDS

Насосные агрегаты серии NDS состоят из электродвигателя и проточной части, смонтированных на общем рамном основании. Вал электродвигателя соединяется с валом проточной части при помощи муфты, ограждённой специальным защитным кожухом.

Исполнения проточной части

• KY – две последовательно установленные центробежные ступени одностороннего всасывания;
• KSY – последовательно установленные ступень двухстороннего всасывания и две ступени одностороннего всасывания;
• KDY – многоступенчатый насос с более чем 3-мя ступенями.

Конструктивные особенности

A. Корпус:

• Корпус с осевым разъёмом;
• Спиральные отводы и полуспиральные подводы для каждой ступени, что позволяет обеспечить полную разгрузку от радиальных сил в номинальном режиме работы для продления срока службы подшипников;
• Короткие переводные каналы между ступенями, которые уменьшают гидравлические потери и повышают общую эффективность;
• Шпилечные соединения для тяжёлых условий, расположенные равномерно по всему стыку корпуса и крышки;
• Фланцы по стандарту ANSI B16.5 класса 900RF на всасывании и нагнетании (доступны другие исполнения).

B. Рабочие колёса и ротор

• Рабочие колёса изготовлены методом прецизионного литья, что позволяет добиться максимальной точности;
• Оппозицитное расположение ступеней для разгрузки значительного осевого усилия;
• Шпонки рабочих колёс на валу располагаются в шахматном порядке для уменьшения вибраций и дисбаланса;
• Рабочее колесо двухстороннего всасывания в качестве первой ступени для улучшения кавитационных характеристик;
• Ротор в сборе может быть снят с агрегата без отсоединения от трубопровода;
• Ротор в сборе проходит динамическую балансировку в соответствии с требованиями API610.

C. Подшипники

• Масляная смазка;
• Воздушное или водяное охлаждение;
• Различные исполнения подшипниковых узлов доступны по требованию заказчика.

D. Уплотнение

• Доступно исполнение с сальниковым и механическим торцевым уплотнением;
• Посадочные места под уплотнения соответствуют API610 и позволяют устанавливать широкий спектр торцевых уплотнений картриджного типа;
• Система промывки уплотнений в соответствии с планами API682.

E. Вал

• Ступенчатый вал для упрощения сборки;
• Диаметр вала соответствует передаваемой нагрузке;
• Конусный вал NEMA для простоты снятия муфты.

Материал насосов соответствует API610 (I-1, I-2, S-1, S-3, S-4, S-5, S-6, S-8, C-6, A-8, D-1).
