Центробежные насосы Ebara CDX

Применение

Для использования в системах холодного и горячего водоснабжения, кондиционирования, а также для перекачки агрессивных жидкостей. Центробежные насосы этой серии изготовлены из нержавеющей стали AISI 304.

Характеристики

Максимальное рабочее давление	8 бар
Максимальная температура перекачиваемой жидкости	35 °C в соответствии с EN 60335-2-41 для бытового применения 60 °C для другого применения (модели CDX-70/05-70/07-90/10) 90 °C для других моделей, 110 °C для HS версии
Двигатель	Асинхронный, двухполюсный
Класс изоляции	F
Класс защиты	IP55 1~220 В, 50 Гц; 3~380 В, 50 Гц. Тепловая защита электродвигателя должна быть предусмотрена потребителем
Присоединение	DNM 1"
Материалы
Корпус насоса	Нержавеющая сталь AISI 304
Рабочее колесо
Диффузор
Крышка корпуса
Вал насоса	Нержавеющая сталь AISI 304
Корпус двигателя	Алюминий
Кронштейн
Торцевое уплотнение	Графит/Керамика/NBR (стандартное исполнение) SiC/SiC/FPM (Для HS версии)

Оптовым заказчикам насосов Ebara предоставляются ощутимые скидки.

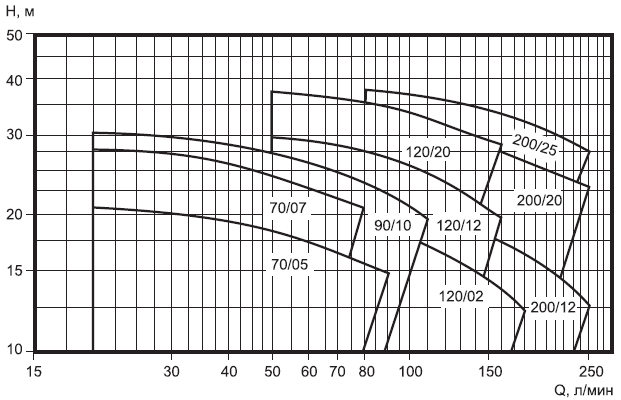

Характеристика насоса Ebara CDX

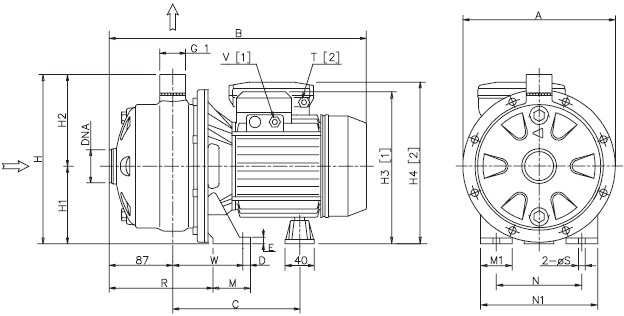

Габаритные размеры Ebara CDX

Тип насоса		Размеры, мм																D№
1-220	3-380	A	В		С	H	H1	Н2	Н3	Н4	М	М1	N	N1	R	Т	W
			1-220	3-380															1-	3-
CDXM 70/05	CDX 70/05	208	313	318	178	229.5	106	123.5	209	215	50	38	120	160	108	PG 11	92.5	1¼”	9.1	9.1
CDXM 70/07	CDX 70/07	208	318	318	178	229.5	106	123.5	209	215	50	38	120	160	108	PG 11	92.5	1¼”	10.4	10.4
CDXM 90/10	CDX 90/10	208	313	318	178	229.5	106	123.5	209	215	50	38	120	160	108	PG 11	92.5	1¼”	11.9	11.9
CDXM 120/07	CDX 120/07	208	318	318	178	229.5	106	123.5	209	215	50	38	120	160	108	PG 11	92.5	1¼”	10.4	10.4
CDXM 120/12	CDX 120/12	208	313	318	178	229.5	106	123.5	209	215	50	33	120	160	108	PG 13.5	92.5	1¼”	12.5	12.5
CDXM 120/20	CDX 120/20	232	345	345	199	250	118	132.0	235	253	55	40	140	180	105.5	PG 13.5	95	1¼”	17.2	16.2
CDXM 200/12	CDX 200/12	208	313	318	178	229.5	106	123.5	209	215	50	38	120	160	108	PG 13.5	92.5	1 ½”	16.3	11.4
CDXM 200/20	CDX 200/20	208	345	345	199	229.5	106	123.5	223	240	55	40	140	180	105.5	PG 13.5	95	1 ½”	15.3	14.2
-	CDX 200/25	232		345	199	250	118	132.0	125	-	55	40	140	180	105.5	-	95	1 ½”		17

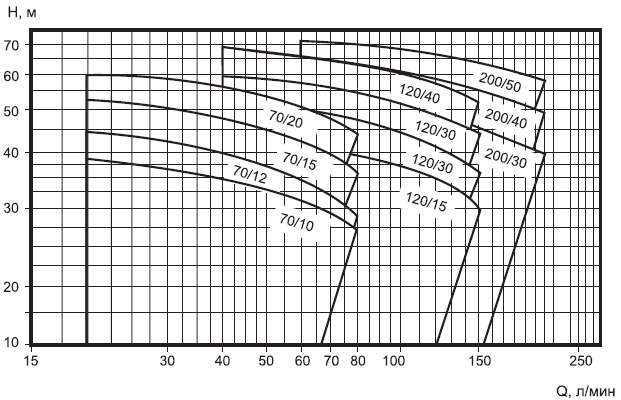

Характеристика насоса Ebara 2CDX

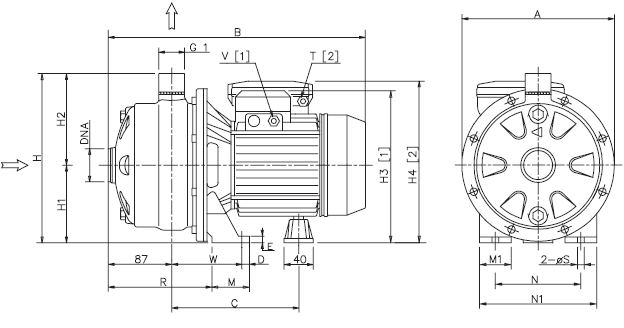

Габаритные размеры Ebara 2CDX

Тип насоса		Габаритные размеры (мм)
1~220	3~380	A	B	C	D	E	H	H1	H2	H3	H4	M	M1	N	N1	R	T	V	W	S	DNA	Вес, кг
																		1~	3~			1~	3~
2CDXM 70/10	2CDX 70/10	208	355	182	12,5	8	229	106	123	209	215	50	38	120	160	142,5	PG 11	PG 11	93	9	G 1 1/4”	13,5	13,3
2CDXM 70/12	2CDX 70/12	208	355	182	12,5	8	229	106	123	209	215	50	38	120	160	142,5	PG 11	PG 11	93	9	G 1 1/4”	14,2	13,8
2CDXM 70/15	2CDX 70/15	232	380	199	12,5	8	250	118	132	235	249	55	40	140	180	140	PG 13,5	PG 11	95,5	9	G 1 1/4”	17,4	16,4
2CDXM 70/20	2CDX 70/20	232	385	199	12,5	8	250	118	132	235	249	55	40	140	180	140	PG 13,5	PG 11	95,5	9	G 1 1/4”	18,6	18,2
2CDXM 120/15	2CDX 120/15	208	380	199	12,5	8	229	106	123	223	237	55	40	140	180	140	PG 13,5	PG 11	95,5	9	G 1 1/4”	15,5	15,3
2CDXM 120/20	2CDX 120/20	208	380	199	12,5	8	229	106	123	223	236	55	40	140	180	140	PG 13,5	PG 11	95,5	9	G 1 1/4”	18,0	16,9
-	2CDX 120/30	232	390	209,5	12,5	8	250	118	132	240	-	65	40	140	180	145	-	G 3/8	110,5	9	G 1 1/4”	-	23,2
-	2CDX 120/40	232	420	231,5	12,5	8	250	118	132	240	-	65	40	140	180	145	-	G 3/8	110,5	9	G 1 1/4”	-	26,4
-	2CDX 200/30	208	420	231,5	12,5	8	241	118	132	240	-	55	40	140	180	145	-	G 3/8	100,5	9	G 1 1/2”	-	25,0
-	2CDX 200/40	232	420	231,5	12,5	8	250	118	132	240	-	65	40	140	180	145	-	G 3/8	110,5	9	G 1 1/2”	-	25,0
-	2CDX 200/50	232	445	231,5	16,0	13	250	118	132	252	-	68	50	160	210	145	-	G 3/8	110,0	12	G 1 1/2”	-	32,7
