Поверхностные горизонтальные насосы ESPA Prisma (Испания)
  pea.ru » Насосы » Насосы ESPA » Насосы для дома и дачи » Водоснабжение дома » Поверхностные горизонтальные насосы ESPA Prisma (Испания)
Добавить в закладки


Поверхностные горизонтальные насосы ESPA Prisma (Испания)

Общие сведения

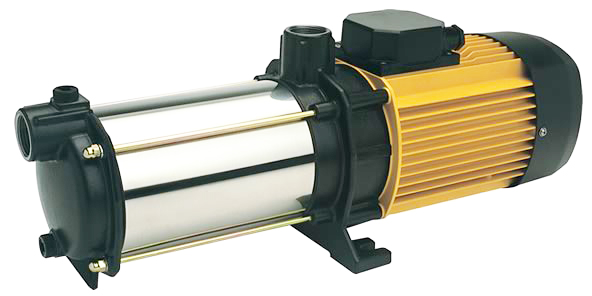

ESPA Prisma

9 300 руб.
Купить

Бесшумные горизонтальные центробежные многоступенчатые насосы ESPA PRISMA (Испания). При установке самовсасывающего обратного клапана высота самовсасывания до 9 метров.

Назначение

Для подачи чистых жидкостей без абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материлам деталей насоса.

Области применения

Подъем воды из колодцев, емкостей, озер, рек и других источников. Работа в различных модульных системах и установках водоснабжения, орошения, осушения и повышения давления. Подача воды для бассейнов, фонтанов, моечного оборудования и других производственно-хозяйственных нужд.

Технические характеристики

Технические данные Espa Prisma 15 Espa Prisma 25 Espa Prisma 35N Espa Prisma 45N
Подача, max 3,9 м3/час 7,2 м3/час 9,3 м3/час 15 м3/час
Напор, max 53 м 57 м 84 м 62 м
Потребляемая мощность, Р1 от 0,45 до 0,95 кВт от 0,85 до 1,7 кВт от 1,4 до 2,7 кВт от 1,7 до 2,8 кВт
Высота всасывания до 9 м с обратным клапаном
Исполнение по току: напряжение / частота однофазное: 1~220240В / 50Гц для насосов с маркировкой М и MN трехфазное: 3~380420В / 50Гц для насосов без маркировки М и MN
Номинальные обороты двигателя 2900 об/мин
Степень защиты / класс изоляции IP 44 / F
Режим работы мотора S1
Встроенная тепловая защита во всех однофазных насосах
Уровень шума dB, max 56 58 59 60
Охлаждение мотора внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max 35°С / 40°С
Давление, выдерживаемое корпусом, max 6 bar 6 bar 10 bar 10 bar
Материалы
Корпуса насоса нерж. сталь AISI 304
Корпус двигателя алюминий L2521
Рабочие колеса нерж. сталь AISI 304
Диффузоры армированный Noryl
Вал нерж. сталь AISI 420
Тип уплотнения вала, материалы торцевое, графитостеатитовое
Патрубки чугун
Дополнительное оборудование PROTEC (раздел Принадлежности)
Допустимое давление на входе, max
ESPA PRISMA 15 2 3,8 bar ESPA PRISMA 25 4 1,5 bar  ESPA PRISMA 45 3 6,2 bar
ESPA PRISMA 15 3 2,7 bar ESPA PRISMA 25 5 0,4 bar  ESPA PRISMA 45 4 5 bar
ESPA PRISMA 15 4 1,6 bar ESPA PRISMA 35 3 5,7 bar  ESPA PRISMA 45 5 3,8 bar
ESPA PRISMA 15 5 0,7 bar ESPA PRISMA 35 4 4,4 bar
ESPA PRISMA 25 2 3,7 bar ESPA PRISMA 35 5 3 bar
ESPA PRISMA 25 3 2,5 bar ESPA PRISMA 35 6 1,6 bar

Особенности

Насос ESPA Prisma (Испания) способен поднимать воду с глубины до 9м без обратного клапана и предварительного заполнения трубопровода водой, но с обязательным заполнением водой корпуса насоса. После откачки воздуха из всасывающего трубопровода самовсасывающий клапан перекрывает циркуляцию воды в насосе для достижения максимальных гидравлических характеристик. Время подъема воды около 3-х минут. Благодаря встроенному самовсасывающему клапану, насос не чувствителен к присутствию воздуха в перекачиваемой жидкости.

Преимущества

  • Бесшумная работа
  • Высокая надежность
  • Тепловая защита двигателя
  • Длительный срок службы
  • Отличное качество используемых материалов
  • Встроеннный самовсасывающий клапан
  • Экономичность в работе
  • Не требует обслуживания

Кривые эффективности ESPA Prisma 15



230 V 50 Hz 230/400 V 50 Hz L/1' 10 20 30 35 40 50 60 65
m3/h 0.6 1.2 1.8 2.1 2.4 3.0 3.6 3.9
ESPA Prisma15 2M ESPA Prisma15 2   21 20 16.5 16 14 10.5 7 5
Prisma15 3M ESPA Prisma15 3   32 30 26 24 22 17 10.5 7
ESPA Prisma15 4M ESPA Prisma15 4   43 39 35 32 27 21.5 14 9
ESPA Prisma15 5M ESPA Prisma15 5   51 47 42 38 34 25 17 12
230 V 50 Hz 230/400 V 50 Hz A P1 (kW) kW HP MF
1~ 230 V 3~ 230 V 3~ 400 V 1~ 3~
ESPA Prisma15 2M ESPA Prisma15 2 2 1.8 1.04 0.45 0.46 0.24 0.33 12
ESPA Prisma15 3M ESPA Prisma15 3 2.74 2.1 1.21 0.61 0.61 0.37 0.5 12
ESPA Prisma15 4M ESPA Prisma15 4 3.53 2.3 1.3 0.79 0.7 0.55 0.75 12
ESPA Prisma15 5M ESPA Prisma15 5 4.13 3.3 1.9 0.95 0.94 0.75 1.0 12

Размеры ESPA Prisma 15


  A B C D E F G H I J Kg
ESPA Prisma15 2 163 213 202 110 74 162 121 102 1" 1" 8.3
ESPA Prisma15 3 187 237 202 110 74 162 121 102 1" 1" 9.2
ESPA Prisma15 4 211 261 202 110 74 162 121 102 1" 1" 10
ESPA Prisma15 5 235 285 202 110 74 162 121 102 1" 1" 11

Кривые эффективности ESPA Prisma 25



230 V 50 Hz 230/400 V 50 Hz L/1' 15 30 45 60 75 90 105 120
m3/h 0.9 1.8 2.7 3.6 4.5 5.4 6.3 7.2
ESPA Prisma25 2M ESPA Prisma25 2   22 21 20.5 19 17 15 12 8
ESPA Prisma25 3M ESPA Prisma25 3   33 32 30.5 28 26 22 17 12
ESPA Prisma25 4M ESPA Prisma25 4   43 42 40 37 33 28 22 15
ESPA Prisma25 5M ESPA Prisma25 5   56 55 52.5 48 43 37 29 20
230 V 50 Hz 230/400 V 50 Hz A P1 (kW) kW HP MF
1~ 230 V 3~230 V 3~ 400 V 1~ 3~
ESPA Prisma25 2M ESPA Prisma25 2 4.3 2.9 1.7 0.9 0.85 0.55 0.75 16
ESPA Prisma25 3M ESPA Prisma25 3 5.5 3.5 2 1.2 1 0.75 1.0 16
ESPA Prisma25 4M ESPA Prisma25 4 6.8 4.3 2.5 1.5 1.4 0.92 1.25 16
ESPA Prisma25 5M ESPA Prisma25 5 7.4 5.2 3 1.7 1.7 1.1 1.5 25

Размеры ESPA Prisma 25


  A B C D E F G H I J Kg
ESPA Prisma 25 2 175.5 127 226 82 75 109.5 218 59 138 8 12.5
ESPA Prisma 25 3 202 127 252.5 82 75 109.5 218 59 138 8 13.5
ESPA Prisma 25 4 228.5 127 279 82 75 109.5 218 59 138 8 14.6
Prisma 25 5 255 127 328 82 75 109.5 240.5 59 138 8 17.2

Кривые эффективности ESPA Prisma 35



230 V 50 Hz 230/400 V 50 Hz L/1' 25 50 75 100 115 125 150 175
m3/h 1.5 3.0 4.5 6.0 6.9 7.5 9.0 10.5
ESPA Prisma35 2M ESPA Prisma35 2   28 27 25 23 21 19 15 10
ESPA Prisma35 3M ESPA Prisma35 3   43 41 39 35 32 29 23 15
ESPA Prisma35 4M ESPA Prisma35 4   57 55 52 46 42 38 30 20
ESPA Prisma35 5M ESPA Prisma35 5   68 64 60 55 50 46 35 23

230 V 50 Hz 230/400 V 50 Hz A P1 (kW) kW HP MF
1~ 230 V 3~ 230 V 3~ 400 V 1~ 3~
ESPA Prisma35 2M ESPA Prisma35 2 6.2 4.5 2.6 1.4 1.3 0.8 1 25
ESPA Prisma35 3M ESPA Prisma35 3 8.4 5.2 3 1.8 1.7 1.1 1.5 25
ESPA Prisma35 4M ESPA Prisma35 4 10.8 6.9 4 2.3 2.2 1.5 2 30
ESPA Prisma35 5M ESPA Prisma35 5 12.2 8.3 4.8 2.7 2.7 2.2 3 60

Размеры ESPA Prisma 35


  A B С D E F
ESPA Prisma 35 2 205 147 170.5 90 121.5 280.5
ESPA Prisma 35 3 232.5 147 198 90 121.5 280.5
ESPA Prisma 35 4 260 147 225.5 90 121.5 280.5
ESPA Prisma 35 5 287.5 147 253 90 121.5 280.5
  G H I J K Kg
ESPA Prisma 35 2 60 158 12 11/4" 11/4" 18.3/18.1
ESPA Prisma 35 3 60 158 12 11/4" 11/4" 20.2/18.7
ESPA Prisma 35 4 60 158 12 11/4" 11/4" 23.3/20.7
ESPA Prisma 35 5 60 158 12 11/4" 11/4" 24.3

Кривые эффективности ESPA Prisma 45



230 V 50 Hz 230/400 V 50 Hz L/1' 20 50 80 100 150 200 230 250
m3/h 1.2 3 4.8 6 9 12 13.8 15
ESPA Prisma45 2M ESPA Prisma45 2   31 29 28 27.5 24 17.5 13
ESPA Prisma45 3M ESPA Prisma45 3   46 44.3 42 41 36 28 22 17
ESPA Prisma45 4M ESPA Prisma45 4   61 59 57 55.5 49.8 38 29 22
  ESPA Prisma45 5   73.5 72 70 68 61 47 36 27.5

230 V 50 Hz 230/400 V 50 Hz A P1 (kW) kW HP MF
1~ 230 V 3~ 230 V 3~ 400 V 1~ 3~
ESPA Prisma45 2M ESPA Prisma45 2 10.1 6.4 3.7 2 1.9 1.5 2 40
ESPA Prisma45 3M ESPA Prisma45 3 12 8.3 4.8 2.7 2.7 2.2 3 60
ESPA Prisma45 4M ESPA Prisma45 4 15 11.8 6.8 3.5 3.6 3 4 60
  ESPA Prisma45 5 - 12.5 7.2 - 4.2 3.4 4.5 -

Размеры ESPA Prisma 45



  A B C D E F G
ESPA Prisma45 2M 216.5 290.5 152 297.5 125 176 174
ESPA Prisma45 3M 247 321 152 297.5 125 176 174
ESPA Prisma45 2 216.5 290.5 152 297.5 125 176 174
ESPA Prisma45 3 247 321 152 297.5 125 176 174
ESPA Prisma45 4 277.5 351.5 152 297.5 125 176 174
ESPA Prisma45 5 308 382 152 297,5 125 176 174
  H I J K L M Kg
ESPA Prisma45 2M 140 157.5 90 9.5 17.5 11/2" 26
ESPA Prisma45 3M 140 157.5 90 9.5 17.5 11/2" 27,5
ESPA Prisma45 2 140 128 90 9.5 17.5 11/2" 23,5
ESPA Prisma45 3 140 128 90 9.5 17.5 11/2" 26,5
ESPA Prisma45 4 140 128 90 9.5 17.5 11/2" 30
ESPA Prisma45 5 140 128 90 9,5 17,5 11/2" 31
