Погружные фекальные насосы с режущим механизмом ESPA Draincor 180, 200 (Испания)
  pea.ru » Насосы » Насосы ESPA » Насосы для дома и дачи » Водоснабжение дома » Погружные фекальные насосы с режущим механизмом ESPA Draincor 180, 200 (Испания)
Добавить в закладки

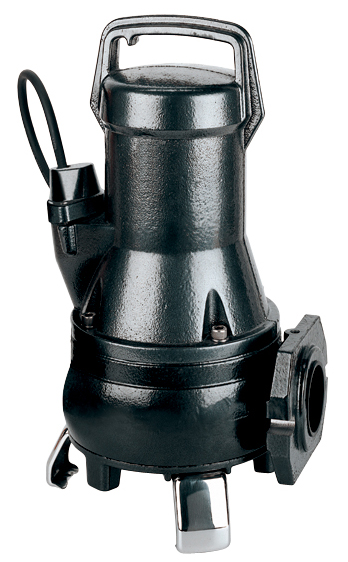

Погружные фекальные насосы с режущим механизмом ESPA Draincor 180, 200 (Испания)

Общие сведения

Draincor

Погружные насосы с измельчающим механизмом для сточных и фекальных вод с содержанием длинноволокнистых частиц

Назначение

Для откачки сточных и фекальных вод с содержанием органических и длинноволокнистых включений, а также отдельных фрагментов таких материалов как: ткань, целлюлоза, пластик и т.п.

Особенности

Благодаря измельчающему механизму с ножами из высокопрочной стали, насосы могут работать со сточными водами, с фекалиями, органическими и длинноволокнистыми включениями без какой-либо опасности засорения рабочего колеса и отводящего трудопровода. Большая высота напора и малый диаметр патрубка позволяют осуществлять отвод канализации на большие расстояния и снизить затраты при монтаже трубопровода.

Преимущества

Бесшумная работа. Высокая надежность. Тепловая защита двигателя. Длительный срок службы. Отличное качество используемых материалов. Экономичность в работе. Не требует обслуживания. Маслонаполненная камера. Работа в автоматическом режиме при помощи поплавкового выключателя (для моделей с буквой А). Возможность стационарной установки. Высококачественный измельчающий механизм. Небольшой диаметр патрубка.

Основные области применения

Отвод канализации и стоков с длинноволокнистыми включениями. Откачка продовольственных, пищевых и сельскохозяйственных отходов. Отвод сточных жидкостей от умывальников, стиральных машин и моечного оборудования. Работа в септиках и небольших очистных сооружениях. Откачка промышленных стоков.

Технические характеристики

Модель Draincor 180 Draincor 200
Подача, max 11 м3/час 17,5 м3/час
Напор, max 19,5 м 22 м
Потребляемая мощность, Р1 1,7 кВт 1,8 кВт
Напряжение в сети / частота 1~230240В / 50Гц 3~380420В / 50Гц
Номинальные обороты двигателя 2900 об/мин
Степень защиты / класс изоляции IP 68 / F
Встроенная тепловая защита в однофазном исполнении
Режим работы мотора S1
Охлаждение мотора за счет перекачиваемой жидкости
Температура перекачиваемой жидкости 35°С
Глубина погружения, max 9 м
Длина кабеля 10 м с вилкой 10 м
Поплавковый выключатель маркировка МА нет
Маслозаполненная камера есть
Режущий механизм сталь F520
Корпуса насоса чугун
Корпус мотора чугун
Рабочее колесо чугун
Вал нерж. сталь AISI 420
Тип уплотнения вала, материалы двойное торцевое в маслонаполненной камере, силикон карбид и графит. Уплотнительные кольца NBR
Опоры нерж. сталь AISI 304
Комплектация отвод 90 с внутренней резьбой 1 1/2”
Электронный блок защиты PROTEC (раздел принадлежности)
Комплект для стационарной KIT DR 1

Конструкция

Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения. Измельчающий механизм, расположенный в нижней части насоса, предотвращает доступ крупных и длинных включений в гидравлическую часть. Рабочее колесо смонтировано непосредственно на удлиненный вал мотора. Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечиваетабсолютную герметичность мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Охлаждение происходит за счет температуры перекачиваемой жидкости. Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском. Пусковой конденсатор встроен в прибор управления СС (ПЗУ). Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки. Возможна поставка принадлежностей Kit DR (кронштейны для крепления направляющей стойки) для стационарной установки насоса (комплект: верхний и нижний, совмещенные с патрубком, и фиксатор). Роль направляющей стойки играет труба O 25мм.

Кривые эффективности



220/400V
50 Hz
A P1 (kW) kW - Напор насоса (м)
230 v 400 v
- - - - - m3/h 1.5 3.0 6.0 9.0 10.5 12.0 15.0 16.5
Draincor 180

4.6

2.7

1.6

1.1

- 19.4 18.6 13.9 10.2 7.5

Draincor 200

5.2

3.0

1.8

1.25

- 20.3 18.8 15.5 12.8 10.3 9.8 9 2.9

Размеры



  A В С D E F G H I Kg
Draincor 180 114.5 125 382.5 415.1 118.7 196 95.25 110 1 1/2 " 25
Draincor 200 114.5 125 382.5 415.1 118.7 196 95.25 110 1 1/2 " 25


Технические характеристики

Модель Draincor 180 Draincor 200
Подача, max 11 м3/час 17,5 м3/час
Напор, max 19,5 м 22 м
Потребляемая мощность, Р1 1,7 кВт 1,8 кВт
Напряжение в сети / частота 1~230240В / 50Гц 3~380420В / 50Гц
Номинальные обороты двигателя 2900 об/мин
Степень защиты / класс изоляции IP 68 / F
Встроенная тепловая защита в однофазном исполнении
Режим работы мотора S1
Охлаждение мотора за счет перекачиваемой жидкости
Температура перекачиваемой жидкости 35°С
Глубина погружения, max 9 м
Длина кабеля 10 м с вилкой 10 м
Поплавковый выключатель маркировка МА нет
Маслозаполненная камера есть
Режущий механизм сталь F520
Корпуса насоса чугун
Корпус мотора чугун
Рабочее колесо чугун
Вал нерж. сталь AISI 420
Тип уплотнения вала, материалы двойное торцевое в маслонаполненной камере, силикон карбид и графит. Уплотнительные кольца NBR
Опоры нерж. сталь AISI 304
Комплектация отвод 90 с внутренней резьбой 1 1/2”
Электронный блок защиты PROTEC (раздел принадлежности)
Комплект для стационарной KIT DR 1

Конструкция

Погружной центробежный одноступенчатый насос повышенной прочности с горизонтальным напорным патрубком фланцевого соединения. Измельчающий механизм, расположенный в нижней части насоса, предотвращает доступ крупных и длинных включений в гидравлическую часть. Рабочее колесо смонтировано непосредственно на удлиненный вал мотора. Промежуточная маслонаполненная камера служит для смазки двойного уплотнения вала и обеспечиваетабсолютную герметичность мотора. Самосмазывающиеся подшипники снимают аксиальные напряжения с вала и обеспечивают бесшумную работу. Охлаждение происходит за счет температуры перекачиваемой жидкости. Однофазное исполнение со встроенной тепловой защитой, автоматическим перезапуском. Пусковой конденсатор встроен в прибор управления СС (ПЗУ). Все насосы снабжены отводом 90° с внутренней резьбой для мобильной установки. Возможна поставка принадлежностей Kit DR (кронштейны для крепления направляющей стойки) для стационарной установки насоса (комплект: верхний и нижний, совмещенные с патрубком, и фиксатор). Роль направляющей стойки играет труба O 25мм.

Кривые эффективности



220/400V
50 Hz
A P1 (kW) kW - Напор насоса (м)
230 v 400 v
- - - - - m3/h 1.5 3.0 6.0 9.0 10.5 12.0 15.0 16.5
Draincor 180

4.6

2.7

1.6

1.1

- 19.4 18.6 13.9 10.2 7.5

Draincor 200

5.2

3.0

1.8

1.25

- 20.3 18.8 15.5 12.8 10.3 9.8 9 2.9

Размеры



  A В С D E F G H I Kg
Draincor 180 114.5 125 382.5 415.1 118.7 196 95.25 110 1 1/2 " 25
Draincor 200 114.5 125 382.5 415.1 118.7 196 95.25 110 1 1/2 " 25
