Сухие трансформаторы отечественного производства (НПО "ПЭА")

Общая информация

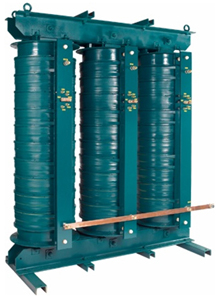

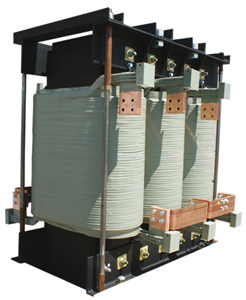

  • Трансформаторы сухие трехфазные с геафолевой литой изоляцией ТСГЛ (ПЭА), ТСЗГЛ (ПЭА) и ТСЗГЛФ (ПЭА) (с вводами ВН, выведенными на фланец, расположенный на торцевой поверхности кожуха) напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии номинальной частоты 50 Гц.
  • Предназначены для работы в помещениях, в условиях умеренного климата (от + 40°С до - 45°С). Относительная влажность воздуха 75 % при 15°С. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.
  • Комплектуются обмотками фирм "Schneider Electric", "ABB", "Siemens". Класс нагревостойкости геафолевой литой изоляции - F.

  • Для изоляции обмоток используется геафоль (эпоксидный компаунд с кварцевым наполнителем). Дополнительно обмотки усилены стеклотканью, которая исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Эпоксидный компаунд с кварцевым наполнителем не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуется техническое обслуживание.
  • Могут работать в электросетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, высокую устойчивость к токам короткого замыкания.
  • Степень защиты ТСГЛ (ПЭА) - IР00, ТСЗГЛ (ПЭА), ТСЗГЛФ (ПЭА) - IР21. Схема и группа соединения обмоток Д/Ун-11, У/Ун-0, номинальное напряжение НН - 400 В.

  • Могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций и обеспечивают полную экологическую и пожарную безопасность. Обеспечивают экономию распределительных шин и кабелей низкого напряжения, уменьшают потери электроэнергии.
  • Регулирование напряжения до ±5 % ступенями по 2,5 % осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.
  • Для защиты от перегрева в трансформаторах используется устройство тепловой защиты, управляемое термисторами, встроенными в обмотки НН. По индивидуальному заказу потребителя могут поставляться виброгасящие подкладки.

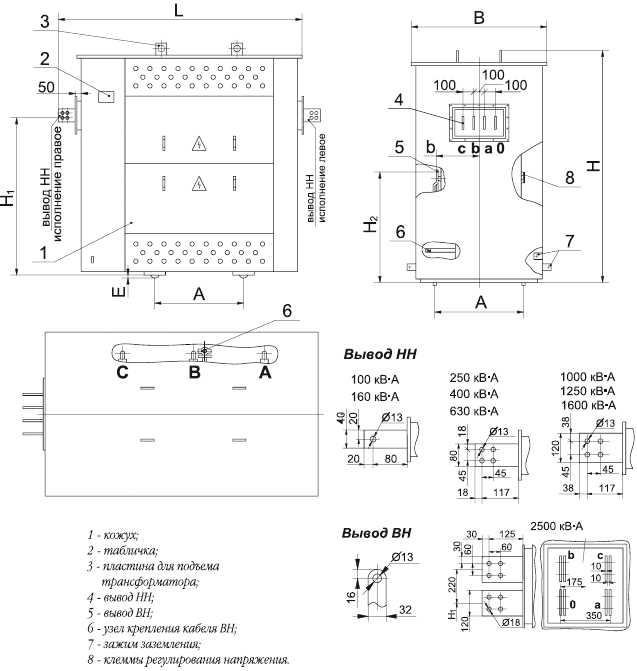

Габаритные размеры




Тип трансформатора Размеры, мм Масса, кг
L В H А H1 H2 b f Е
ТСЗГЛ (ПЭА) 100/10-УЗ 1470 1050 1400 660 1000 600 290 - - 850
ТСЗГЛ (ПЭА) 160/10-УЗ 1470 1050 1500 660 1000 600 300 - - 900
ТСЗГЛ (ПЭА) 250/10-УЗ 1824 1050 2105 660 1305 700 300 35 95 1500
ТС3ГЛ (ПЭА) 400/10-УЗ 1S25 1050 2165 660 1305 720 320 35 95 1705
ТСЗГЛ (ПЭА) 630/10-УЗ 1920 1170 2110 820 1475 860 330 50 30 2180
ТСЗГЛ (ПЭА) 1000/10-УЗ 2235 1170 2130 820 1475 1000 360 50 30 3150
ТСЗГЛ (ПЭА) 1250/10-УЗ 2235 1170 2150 820 1475 1050 360 50 30 3550
ТСЗГЛ (ПЭА) 1600/10-УЗ 2465 1170 2305 820 1475 1100 400 50 30 4660
ТСЗГЛ (ПЭА) 2500/10 УЗ 2500 1620 2420 1070 1780 1270 420 70 50 5500
