ВРУ3-14УХЛ4 — вводно-распределительное устройство 160А

ВРУ3-14УХЛ4 — это вводно-распределительное устройство, предназначенное для приёма, распределения и учёта электроэнергии в сетях напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц. Устройство применяется в жилых, общественных и административных зданиях с умеренным энергопотреблением.

Основная функция ВРУ3-14УХЛ4 — приём электроэнергии от двух независимых источников, её учёт и распределение по отходящим линиям. Устройство обеспечивает защиту линий при перегрузках и коротких замыканиях, что гарантирует надёжное и безопасное электроснабжение объектов.

Основные технические характеристики ВРУ3-14УХЛ4

Технические характеристики ВРУ3-14УХЛ4

Параметр	Значение
Номинальный ток	160 А
Номинальное напряжение	380/220 В
Частота сети	50 Гц
Степень защиты	IP31
Климатическое исполнение	УХЛ4
Способ монтажа	Напольный
Габариты (В×Ш×Г)	1700×800×450 мм
Количество вводов	2
Наличие учёта	Есть (счётчик + трансформаторы тока)
Система заземления	TN-C-S
Материал корпуса	Сталь, порошковая окраска
Срок службы	25 лет
Гарантийный срок	36 месяцев

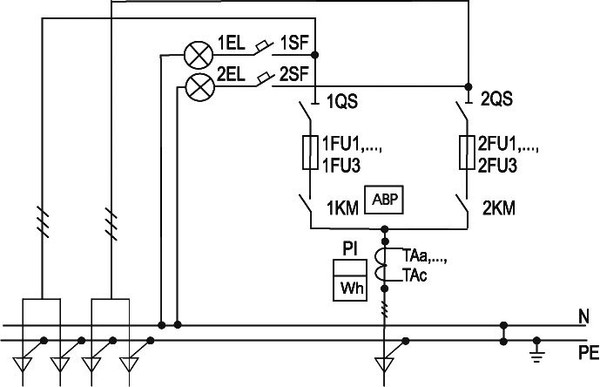

Принципиальная схема первичных соединений

На схеме изображены основные элементы ВРУ3-14УХЛ4, включая:

• Вводные аппараты (QS1, QS2) — переключатели на 160 А для двух независимых вводов;
• Предохранители (FU1-FU6) — плавкие вставки для защиты отходящих линий;
• Трансформаторы тока (TA1-TA6) — для подключения приборов учёта;
• Счётчик электрической энергии — для коммерческого учёта электроэнергии;
• Автоматические выключатели (SF1, SF2) — для защиты цепей управления и освещения.

Назначение и область применения

ВРУ3-14УХЛ4 предназначено для установки в электрощитовых помещениях жилых домов, общественных и административных зданий. Основные функции устройства:

• Приём электроэнергии — от двух независимых источников (городская сеть и резервный источник);
• Распределение электроэнергии — по отходящим линиям к потребителям;
• Учёт электроэнергии — коммерческий учёт активной и реактивной энергии;
• Защита линий — от перегрузок и коротких замыканий;
• Селективность — возможность организации ручного или автоматического переключения между вводами (при использовании внешнего АВР).

Конструктивные особенности

• Металлический корпус — напольного исполнения, из листовой стали толщиной 1 мм;
• Порошковое полимерное покрытие — защита от коррозии и механических повреждений (RAL 7032/7035);
• Съёмные боковые панели — для удобства монтажа кабелей и обслуживания;
• Замок на двери — для ограничения доступа и возможности пломбировки;
• Нулевая шина — изолированная, для присоединения нулевых рабочих (N) и защитных (PE) проводников;
• Строповочные петли — для удобства транспортировки и монтажа;
• Крепление к полу — через анкерные болты.

Сравнение моделей ВРУ3-10, ВРУ3-11, ВРУ3-12, ВРУ3-13 и ВРУ3-14

Основное отличие между моделями ВРУ3 заключается в номинальном токе и габаритах:

Модель	Номинальный ток, А	Габариты (В×Ш×Г), мм	Применение
ВРУ3-10УХЛ4	250	1700×800×450	Жилые и административные здания
ВРУ3-11УХЛ4	400	1700×800×450	Общественные здания
ВРУ3-12УХЛ4	630	1700×900×500	Крупные промышленные объекты
ВРУ3-13УХЛ4	1000	2000×1000×600	Крупные промышленные объекты
ВРУ3-14УХЛ4	160	1700×800×450	Жилые и административные здания

Выбор модели зависит от расчётной нагрузки объекта. Для точного подбора обращайтесь к нашим специалистам.

* Данные приведены для стандартных условий. Актуальные значения уточняйте у менеджеров pea.ru по телефону +7 (499) 265-28-63.
