ВРУ3-11УХЛ4 — вводно-распределительное устройство 400А

ВРУ3-11УХЛ4 — это вводно-распределительное устройство, предназначенное для приёма, распределения и учёта электроэнергии в сетях напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц. Устройство широко применяется в жилых, общественных, административных и бытовых зданиях и сооружениях.

Основная функция ВРУ3-11УХЛ4 — приём электроэнергии от двух независимых источников (например, городская сеть и дизель-генератор), её учёт и распределение по отходящим линиям. Устройство обеспечивает защиту линий при перегрузках и коротких замыканиях, что гарантирует надёжное и безопасное электроснабжение объектов.

Основные технические характеристики ВРУ3-11УХЛ4

Технические характеристики ВРУ3-11УХЛ4

Параметр	Значение
Номинальный ток	400 А
Номинальное напряжение	380/220 В
Частота сети	50 Гц
Степень защиты	IP31
Климатическое исполнение	УХЛ4
Способ монтажа	Напольный
Габариты (В×Ш×Г)	1700×800×450 мм
Количество вводов	2
Наличие учёта	Есть (счётчик + трансформаторы тока)
Система заземления	TN-C-S
Материал корпуса	Сталь, порошковая окраска
Срок службы	25 лет
Гарантийный срок	36 месяцев

Принципиальная схема первичных соединений

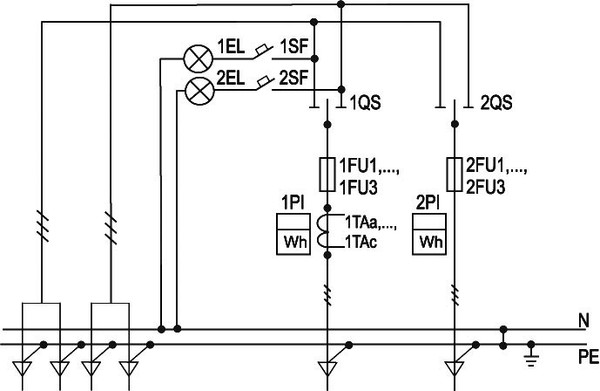

На схеме изображены основные элементы ВРУ3-11УХЛ4, включая:

• Вводные аппараты (QS1, QS2) — переключатели на 400 А для двух независимых вводов;
• Предохранители (FU1-FU6) — плавкие вставки ППН35-20 на 400 А для защиты отходящих линий;
• Трансформаторы тока (TA1-TA6) — для подключения приборов учёта;
• Счётчик электрической энергии — для коммерческого учёта электроэнергии;
• Автоматические выключатели (SF1, SF2) — для защиты цепей управления и освещения.

Назначение и область применения

ВРУ3-11УХЛ4 предназначено для установки в электрощитовых помещениях жилых домов, общественных и административных зданий. Основные функции устройства:

• Приём электроэнергии — от двух независимых источников (городская сеть и резервный источник);
• Распределение электроэнергии — по отходящим линиям к потребителям;
• Учёт электроэнергии — коммерческий учёт активной и реактивной энергии;
• Защита линий — от перегрузок и коротких замыканий;
• Селективность — возможность организации ручного или автоматического переключения между вводами (при использовании внешнего АВР).

Конструктивные особенности

• Металлический корпус — напольного исполнения, сварен из листовой стали толщиной 1 мм;
• Порошковое полимерное покрытие — защита от коррозии и механических повреждений (RAL 7032/7035);
• Съёмные боковые панели — для удобства монтажа кабелей и обслуживания при рядном расположении нескольких ВРУ;
• Замок на двери — для ограничения доступа и возможности пломбировки;
• Нулевая шина — изолированная, для присоединения нулевых рабочих (N) и защитных (PE) проводников;
• Строповочные петли — для удобства транспортировки и монтажа;
• Крепление к полу — через анкерные болты в четырёх отверстиях нижней рамы.

Условия эксплуатации

• Рабочая температура — от +1°C до +35°C;
• Относительная влажность — не более 60% при температуре 20°C;
• Высота над уровнем моря — не более 2000 м;
• Окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов;
• Рабочее положение — отклонение от вертикали не более 5°;
• Режим работы — продолжительный.

Отличия ВРУ3-10УХЛ4 и ВРУ3-11УХЛ4

Основное отличие между моделями ВРУ3-10УХЛ4 и ВРУ3-11УХЛ4 заключается в номинальном токе:

• ВРУ3-10УХЛ4 — номинальный ток 250 А;
• ВРУ3-11УХЛ4 — номинальный ток 400 А.

Соответственно, ВРУ3-11УХЛ4 рассчитано на более высокую нагрузку и применяется на объектах с большим энергопотреблением. Остальные параметры устройств идентичны.
