Что такое ВРУ и зачем оно нужно

ВРУ расшифровывается как вводно-распределительное устройство. Это электрощит, который устанавливается на вводе в здание и выполняет сразу две задачи: принимает электроэнергию от внешней сети и распределяет её между внутренними потребителями — освещением, силовыми линиями, вентиляцией, лифтами, технологическим оборудованием.

Через ВРУ проходит вся электроэнергия, поступающая в здание. Поэтому помимо распределения устройство выполняет защитную функцию: при перегрузке линии или коротком замыкании оно отключает повреждённый участок, не давая аварии распространиться на остальную систему. Именно на вводе устанавливаются аппараты защиты и учёта — счётчики, автоматические выключатели, устройства защитного отключения.

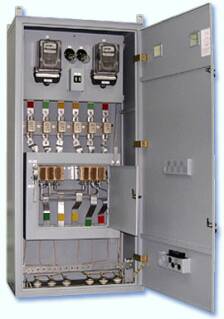

ВРУ-1 — серия вводно-распределительных устройств шкафного исполнения. Шкаф собирается из отдельных панелей, что позволяет скомпоновать устройство под конкретный объект: количество вводов, число отходящих линий и состав аппаратов задаются опросным листом заказчика.

Где применяется ВРУ-1

Устройство рассчитано на сети переменного тока 380/220 В частотой 50 и 60 Гц и применяется на объектах, где требуется приём электроэнергии от сети и её распределение между потребителями:

• Жилые здания — вводы в многоквартирные дома, общежития, коттеджи.
• Административные и офисные здания — распределение питания по этажам и потребителям.
• Производственные помещения — питание технологического оборудования, освещения, вентиляции.
• Объекты коммунального хозяйства — котельные, насосные станции, очистные сооружения.
• Торговые и общественные здания — с учётом питания холодильного и климатического оборудования.

ВРУ устанавливается на вводе, то есть в начале системы электроснабжения объекта. От него питание расходится по этажным или цеховым щитам, от которых получают питание конечные потребители.

ВРУ и УВР: как различать обозначения

В названии раздела, к которому относится ВРУ-1, указаны обе аббревиатуры — ВРУ и УВР. Расшифровываются они так:

• ВРУ — вводно-распределительное устройство;
• УВР — устройство вводно-распределительное.

По смыслу это устройства одного назначения: приём электроэнергии от внешней сети и распределение её между потребителями объекта в сетях 380/220 В частотой 50 и 60 Гц. Конкретная серия и комплектация подбираются по проекту электроснабжения объекта: по расчётной нагрузке, числу вводов и числу отходящих линий.

Эта страница посвящена серии ВРУ-1 — устройству шкафного исполнения, которое собирается из панелей. Рядом представлены серии ВРУ-3 и отдельные панели: вводные, распределительные и вводно-распределительные.

Как подобрать ВРУ-1

Подбор ведётся по параметрам объекта. Последовательность такая:

1. Определить расчётную нагрузку

Суммарная мощность потребителей определяет номинальный ток вводных аппаратов. Расчёт ведётся по проекту электроснабжения с учётом коэффициентов одновременности: не все потребители работают на полной мощности одновременно.

2. Определить число вводов

Один ввод или два (основной и резервный). Для потребителей первой категории надёжности электроснабжения требуется резервирование — второй ввод от независимого источника.

3. Определить число и характер отходящих линий

Сколько линий уходит от ВРУ: освещение, силовые линии, питание отдельных установок. Для каждой линии — своя мощность и свой аппарат защиты.

4. Выбрать состав панелей

5. Учесть условия эксплуатации

ВРУ-1 рассчитано на работу при температуре воздуха от +10 до +35 °C и высоте над уровнем моря не более 2000 м. Группа условий эксплуатации — М2 по ГОСТ 17516.1-90. Если объект не соответствует этим условиям, требуется другое исполнение.

Из чего складывается обозначение

Назначение и комплектация панели зашифрованы в её обозначении:

Это позволяет по обозначению панели понять её назначение без обращения к опросному листу — полезно при комплектации и замене отдельных панелей на действующем объекте.

Что нужно для заказа

ВРУ-1 комплектуется по опросному листу заказчика. Чтобы подготовить предложение, направьте:

• расчётную нагрузку и номинальный ток ввода;
• напряжение и частоту сети;
• число вводов и наличие резервного питания;
• перечень отходящих линий с указанием мощности каждой;
• требуемые аппараты защиты и учёта;
• условия размещения щита на объекте;
• однолинейную схему, если она подготовлена проектом.

На основании этих данных подберём состав панелей, комплектацию аппаратами и подготовим шкаф в нужном габарите. Компания «НПО Промэлектроавтоматика» выполняет подбор и поставку ВРУ, а также монтаж и пусконаладку распределительных устройств.
