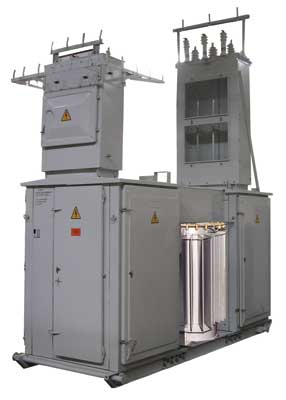

КТП проходного типа предназначена для передачи, приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, её транзита и преобразования в электроэнергию напряжением 0,4 кВ, а также электроснабжения и защиты потребителей населённых пунктов и промышленных объектов.
Конструктивные особенности КТП проходного типа:
- На отходящих фидерах устанавливаются автоматические выключатели стационарного или выдвижного исполнения;
- Конструктивно КТП выполняются в шкафном исполнении;
- Конструкция КТП предусматривает её установку на фундаменте, бетонных блоках, утрамбованной площадке;
- КТП с воздушным вводом подключается к ЛЭП посредством разъединителя;
- Подстанции обеспечивают учёт активной электрической энергии.
Виды защит в КТП проходного типа:
- от атмосферных перенапряжений;
- от междуфазных коротких замыканий;
- от перегрузки силового трансформатора;
- от перегрузки и коротких замыканий линий 0,4 кВ;
- от коротких замыканий цепей обогрева, освещения КТП.
КТП имеют все необходимые электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.
Степень защиты оболочки КТП — IP34.
Описание КТП проходного типа (PDF)
