Общие сведения
Предназначены для комплектования распределительных устройств напряжением 10 кВ (6 кВ - по требованию заказчика) переменного трехфазного тока частотой 50 Гц, применяемых в сетях с изолированной или заземленной, через дугогасительный реактор, нейтралью.
Структура условного обозначения

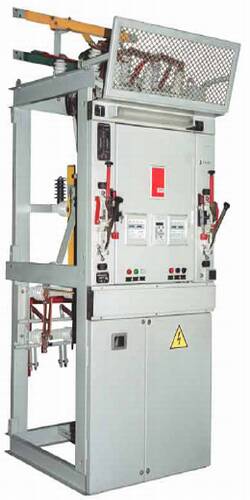

КСО-396 УХЛ3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
96 - год разработки;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69. ШМР-10ХУХЛ3:
ШМ - шинный мост;
Р - с разъединителями;
10 - номинальное напряжение, кВ;
Х - расстояние между секциями камер КСО-396, м (2; 2,5; 3);
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Группа условий эксплуатации М1 по ГОСТ 17516.1-90. Требования техники безопасности по ГОСТ 12.2.007.0-75.
Соответствуют ТУ 3414-020-49040910-00. ТУ 3414-020-49040910-00
