Камеры КСО-293 — распределительные устройства 6-10 кВ
Главная › Оборудование › Распределительные устройства › Высоковольтное оборудование › Камеры КСО › КСО-293

Камеры КСО-293 — распределительные устройства 6-10 кВ

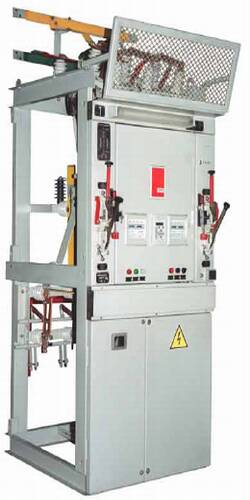

Камера КСО-293

Камеры сборные одностороннего обслуживания серии КСО-293 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры КСО изготовляются для нужд народного хозяйства и для экспорта. Вид климатического исполнения — У3 по ГОСТ 15150-69.

Структура условного обозначения

КСО-293-Х У3
К — камера
С — сборная
О — одностороннего обслуживания
293 — модификация 1993 года
Х — класс напряжения, кВ
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69
Х-Х-Х-Х У3 — типоисполнение камер
Х — вид камеры КСО
Х — класс напряжения, кВ
Х — номер схемы соединений главных цепей
У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69
* Значения рабочих температур отличны от указанных в ГОСТ 15150-69

Виды камер в зависимости от встраиваемой аппаратуры

КВМП с маломасляным выключателем
КВВ с вакуумным выключателем
КТН с трансформаторами напряжения
КОПН с ограничителями перенапряжений
КОПН·К с ограничителями перенапряжений и конденсаторами
КР с разъединителем
КСК сборка кабельная
КТС с силовым трансформатором
КНВА с низковольтной аппаратурой
КСП с силовым предохранителем
КШП шинных перемычек

Условия эксплуатации

Высота над уровнем моря: не более 1000 м
Температура (без обогрева): от +1 до +40°С
Температура (с обогревом): от -25 до +40°С
Относительная влажность: 98% при 25°С
Степень защиты: IP20 (фасад) / IP00 (остальное)
Группа механического исполнения: М3 по ГОСТ 17516.1-90
Стандарты: ТУ 3.06 Украины 013-93

Схемы габаритов и установочных размеров

КСО видов КВМП, КВВ, КТН, КОПН, КОПН-К, КР, КСК, КНВА PDF
КСО вида КТН со схемой главных цепей PDF
КСО вида КТН PDF
КСО вида КШП PDF

Соответствие стандартам: Камеры КСО-293 соответствуют требованиям ТУ 3.06 Украины 013-93. Требования безопасности к конструкции камер — по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.

Окружающая среда: атмосфера типа II по ГОСТ 15150-69, невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, снижающих параметры камер.

Преимущества камер КСО-293

  • Универсальность — 11 видов исполнения под любую аппаратуру
  • Надёжность — проверенная конструкция для 6-10 кВ
  • Экспортное исполнение — поставка на экспорт
  • Стандартизация — соответствие ГОСТ и ТУ
  • Документация — полный пакет технической документации
