Общие сведения

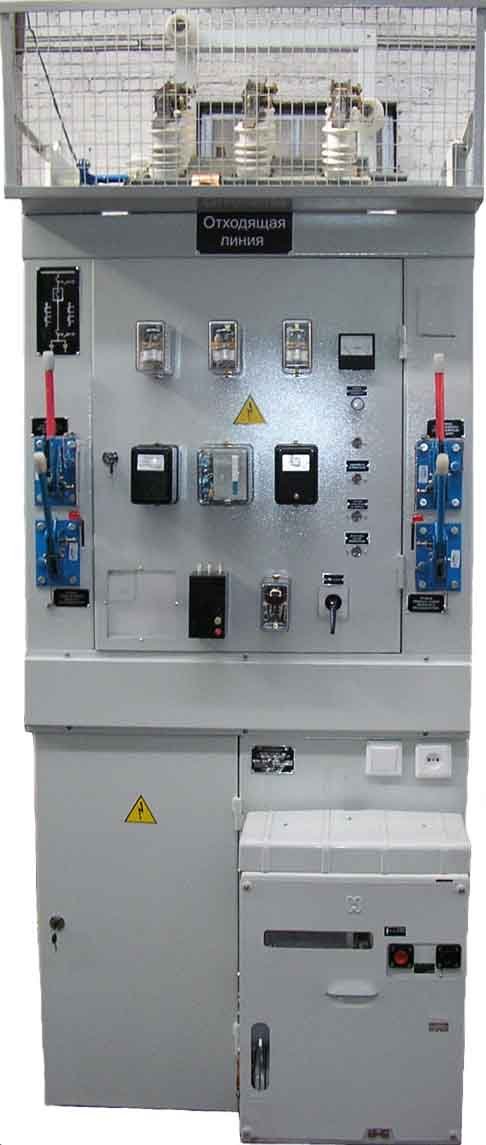

Камеры сборные одностороннего обслуживания КСО-292 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Изготовляются для нужд народного хозяйства и поставки на экспорт.
Структура условного обозначения
КСО-292-Х-УХЛХ:
К - камера;
С - сборная;
О - одностороннего обслуживания;
292 - модификация 1992 года;
Х - обозначение схемы главных цепей;
УХЛХ - климатическое исполнение и категория размещения (3, 4)
по ГОСТ 15150-69 и ГОСТ 15543-70. Структура условного обозначения схемы главных цепей:
Х - порядковый номер схемы главных цепей;
Х - буквенное обозначение: ПО - пружинный привод ППО-10;
Э - электромагнитный привод ПЭ-11;
ЭВ - вакуумный выключатель ВВТЭ-М-10 со встроенным
электромагнитным приводом;
А - автоматическое переключение;
Х - номинальный ток камеры, А (400, 600, 1000, 1600);
Х - буквенное обозначение: ТСН - трансформатор силовой
трехфазный (25 или 40 кВ·А), ТН - трансформатор напряжения,
РВО, РВРД - тип разрядника, ОПН - ограничитель
перенапряжений.
Условия эксплуатации
- высота над уровнем моря не более 1000 м.
- нижнее значение температуры окружающего воздуха минус 25°С;
- верхнее и эффективное значение температуры окружающего воздуха 35°С.
- среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.
- камеры КСО для внутрироссийских и экспортных поставок соответствуют ТУ 16-93 ИКЖМ.674522.062 ТУ и выполняются по схемам главных цепей, по технике безопасности - ГОСТ 12.2.007.3-75.
Основные технические данные камер КСО
Таблица технических данных камер КСО (pdf)
Классификация камер КСО
Таблица по классификации КСО
Основная встраиваемая аппаратура, применяемая для первичных соединений:
- высоковольтные выключатели типа ВПМП-М-10 с приводом ППО-10;
- ВПМ-М-10 с приводом ПЭ-11;
- вакуумные выключатели типа ВВТЭ-М-10 с встроенным электромагнитным приводом;
- разъединители РВЗ-10 с заземляющими ножами;
- разъединители РВ-10;
- разъединители РВФ-10 и РВФЗ-10; т
- рансформаторы тока ТОЛ-10; т
- рансформаторы тока ТЗЛМ;
- трансформаторы напряжения типов НАМИ (или по заказу 3xЗНОЛ);
- НОМ (по заказу ЗНОЛ);
- трансформаторы типа ТМ-25 или ТСКС-40;
- разрядники типов РВО и РВРД; ограничители перенапряжений типов ОПН-РС и ОПН-КС;
- статические конденсаторы типа КЭК;
- предохранители типа ПКТ и ПКН. Общий гарантийный срок камер КСО (эксплуатация и хранение) составляет 3 года, из них 2 года эксплуатации и 1 год хранения.
