Электрический нагревательный кабель постоянной мощности LLS для обогрева трубопроводов средней длины.
Кабель Лонглайн LLS — это трёхфазная нагревательная лента сопротивления постоянной мощности
для предотвращения замерзания или поддержания температуры продукта в трубопроводах длиной до 3 км
в безопасных и взрывоопасных зонах.
Особенности греющего кабеля LLS
Длина обогреваемого участка – до 3 км
Высокое тепловыделение – до 60 Вт/м
Высокая эффективность, развитая поверхность теплоотдачи и гибкость
Электропитание из одной точки – минимизирует затраты на питающую проводку
Простая установка в удобных длинах
Типичное применение – поддержание температуры нефти или мазута в надземных или подземных нефтепроводах,
предотвращение замерзания водоводов.
Минимальные затраты на подводку питания
Применение системы минимизирует число необходимых пунктов электропитания и, таким образом,
снижает затраты на оборудование силовых кабельных сетей. Нагревательная лента поставляется
в удобных для монтажа длинах, например 200 метров, для последовательного соединения на месте.
Ленты, устанавливаемые на участке подачи питания, поставляются в соединении с «холодными концами».
Мы предлагаем не просто нагревательные ленты LLS, образующие часть системы электрообогрева,
а проектируем, изготавливаем и осуществляем монтаж комплексных систем, адаптированных к конкретным
условиям применения на объекте заказчика. По согласованию с заказчиком поставляются: источник питания
(при напряжении отличном от 380 В), система управления питанием и контроля температуры,
оборудование слежения/сигнализации за целостностью цепи, коробки подачи питания, сервисные коробки,
соединительные заделки – все специально разработанное и произведенное предприятием-изготовителем.

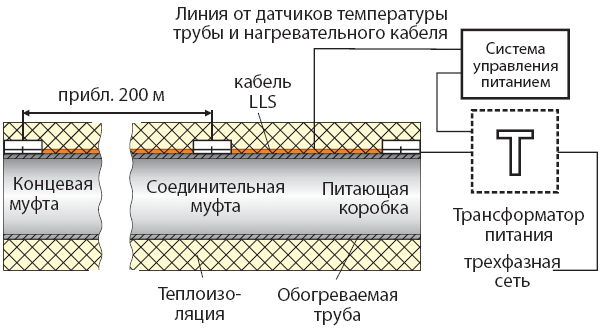

Типичная схема использования греющего кабеля LLS
Технические характеристики кабеля LLS
LLS
Максимальная температура (под нагрузкой)
130 °С
Максимальная температура (без нагрузки)
180 °С
Минимальная температура монтажа
-30 °С
Сечение нагревательной жилы
1.5 мм2 3.0 мм2 6.0 мм2
Температурная группа
T2-T6
Электропитание
трёхфазное до 660 В в зависимости от условий применения
Тепловыделение
до 60 Вт/м в зависимости от исполнения для условий применения
Нагревательная жила
Из медной проволоки
Изоляция
Кремнийорганическая резина
Наружная оболочка
Кремнийорганическая резина
Оплетка
Проволока медная луженая

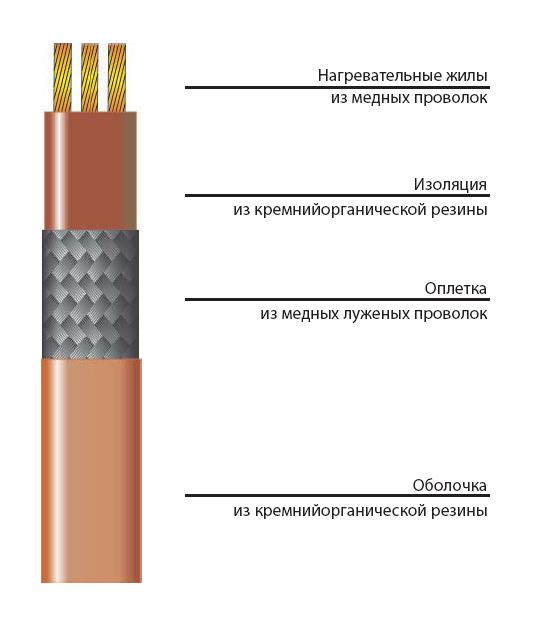

Конструкция греющего кабеля LLS
Нагревательная лента представляет собой конструкцию из трёх параллельных нагревательных жил
из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка
из медной луженой проволоки и оболочкой из кремнийорганической резины.
Исполнение
Размеры нагревательных проводников выбираются так, чтобы обеспечить желаемое тепловыделение
для требуемой длины цепи. Нагревательные ленты присоединяются непосредственно к трёхфазной сети питания
или, при необходимости, к специальному повышающему трансформатору.
Повышенная безопасность и эффективность
Большая поверхность нагрева плоской нагревательной ленты приводит к снижению рабочих температур,
по сравнению с аналогичными нагревателями с конструкцией проводника округлой формы, повышая,
таким образом, эффективность, безопасность и время жизни нагревательных лент.
Применение в качестве изоляции кремнийорганической резины, способной сохранять свои электрические
и механические свойства в широком диапазоне температур, позволяет получить тепловыделение в ленте до 60 Вт/м.
Установка греющего кабеля LLS
Ленты LLS могут прямо или спирально укладываться на трубе. Для предварительно теплоизолированных
трубопроводов ленты обычно помещаются в направляющие элементы, установленные на транспортной трубе
внутри теплоизоляции.
Система электропитания
Система электрообогрева питается либо от источника питания (специально разработанный повышающий
трансформатор при напряжении питания отличном от 380 В), либо непосредственно от трёхфазной сети
через систему управления питанием. Мощность сети питания должна соответствовать мощности,
потребляемой системой электрообогрева. Специально разработанная схема холодного запуска позволяет
снизить пусковые токи.
Длина секции
В таблице 2 дана длина нагревательной секции в зависимости от напряжения питания, сечения
токопроводящей жилы и линейной мощности тепловыделения нагревательного кабеля с изоляцией
из кремнийорганической резины.
Сертификация и разрешительная документация
Сертификат соответствия на электрические нагревательные кабели постоянной мощности LLS с маркировкой взрывозащиты 2ExeIIТ1...T3 X № РОСС RU.ГБ05.В03495
Сертификат соответствия на секции нагревательные кабельные ТМТЭ с маркировкой взрывозащиты № РОСС RU.ГБ05.В02707
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на кабели LLS: № С-RU.ПБ37.B.00084
Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на секции нагревательные кабельные ТМТЭ: № C-RU.ПБ37.В.00127
Санитарно-эпидемиологическое заключение на секции нагревательные кабельные ТМТЭ: № 77.99.34.355.Д.002932.02.10
Разрешение на применение электрических нагревательных кабелей LLS № РРС 00-30572
Нажмите, чтобы получить консультацию и рассчитать стоимость греющего кабеля LLS
Греющий кабель LLS: преимущества и применение
Греющий кабель постоянной мощности LLS (Лонглайн) — это современное решение для
обогрева трубопроводов средней длины. Кабель LLS широко применяется в нефтегазовой отрасли,
ЖКХ и промышленности для защиты от замерзания и поддержания технологической температуры.
Основные преимущества нагревательного кабеля LLS:
Экономичность — питание из одной точки минимизирует затраты на питающую проводку
Надёжность — кремнийорганическая изоляция обеспечивает долгий срок службы
Эффективность — тепловыделение до 60 Вт/м при низкой рабочей температуре
Универсальность — подходит для трубопроводов любого диаметра и материала
Безопасность — сертифицирован для взрывоопасных зон (2ExeIIТ1...T3 X)
Где применяется греющий кабель LLS?
Нефтепроводы — поддержание температуры нефти и мазута
Водоводы — защита от замерзания в зимний период
Газопроводы — предотвращение гидратообразования
Резервуары и ёмкости — поддержание температуры хранения
Технологическое оборудование — обогрев задвижек, насосов, арматуры
Цена греющего кабеля LLS зависит от сечения, мощности и длины.
Мы предлагаем индивидуальный расчёт стоимости под ваш проект.
Обращайтесь — наши специалисты помогут подобрать оптимальную конфигурацию системы обогрева.
Технические характеристики греющего кабеля LLS
LLS
Максимальная температура (под нагрузкой)
130 °С
Максимальная температура (без нагрузки)
180 °С
Минимальная температура монтажа
-30 °С
Сечение нагревательной жилы
1.5 мм2 3.0 мм2 6.0 мм2
Температурная группа
T2-T6
Электропитание
трёхфазное до 660 В в зависимости от условий применения
Тепловыделение
до 60 Вт/м в зависимости от исполнения для условий применения
Нагревательная жила
Из медной проволоки
Изоляция
Кремнийорганическая резина
Наружная оболочка
Кремнийорганическая резина
Оплетка
Проволока медная луженая
Типичная схема использования
Максимальная температура трубы/изделия
LLS
Максимальная температура обогреваемого объекта, °С
Фирма поставляет полный набор принадлежностей, включая наборы линейных соединителей и концевых соединений,
питающие и сервисные коробки, устройства управления.
При применении во взрывоопасных зонах используйте только одобренные компоненты.
Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности
рекомендуем использовать оригинальные комплектующие компании ССТ.
Полный перечень дополнительных устройств и аксессуаров, а также сведений по их установке
вы найдете в каталоге:
