Преимущества применения фанкойлов

Применение фанкойлов широко распространено из-за сочетания ожиданий пользователей, климата и моды - то, что когда-то было системой, связанной с коммерческими применениями, все чаще применяется в жилых районах. Давайте рассмотрим основную функцию и последние разработки фанкойлов, которые предоставляют улучшенные возможности для гибкой и эффективной работы.

Как и при выборе любой системы кондиционирования воздуха, применение системы фанкойлов последует за оценкой и сравнением относительных преимуществ других централизованных и децентрализованных (унифицированных) систем, а также гибридных систем, естественной вентиляции и пассивных систем. Первоначально фанкойлы находили предпочтение для офисных блоков кондиционирования воздуха и, хотя первоначально предназначались для установки в качестве автономных корпусных блоков, они обычно расположены над подвесными потолками.

Сегодня фанкойлы доступны во многих конфигурациях, некоторые из них:

  • Канальные фанкойлы - горизонтальные блоки для монтажа в потолке
  • Напольные фанкойлы - вертикальная конфигурация для напольного монтажа на стене
  • Кассетные фанкойлы - устанавливаются в подвесном потолке

Они применяются для самых разных типов зданий, включая растущее количество жилых объектов. Гибкость расположения фанкойла - является частью его привлекательности как средства комфорта, обеспечивающего кондиционирование пространства, и, поскольку устройства имеются в продаже с семью патрубками для выпуска воздуха - для подключения к гибким воздуховодам - несколько диффузоров подачи могут обслуживать большие площади (которые имеют равномерный профиль нагрузки) от одного устройства. Обычно имеется единое фильтрованное впускное отверстие в блоке, которое используется для забора воздуха (часто с использованием потолочной камеры, как на рисунке 1) и потенциально создает централизованно кондиционированный свежий воздух, который направляется к этому впуску. Производители также поставляют дополнительные устройства впускной камеры, которые обеспечивают воздуховыпускное отверстие для воздуха, что также обеспечивает некоторое акустическое преимущество.

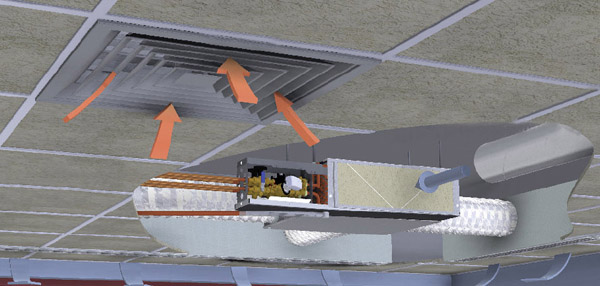

Рис. 1: Пример фанкойла, установленного в потолочном пространстве, для вентиляции из централизованной системы.

Ключевым преимуществом использования унитарной системы, такой как фанкойл, является то, что энергия для удовлетворения нагрузок на отопление и охлаждение помещения передается в кондиционированное пространство по трубопроводам (обычно с подогревом или охлаждением воды), для чего требуется значительно меньше пространство и транспорт энергии, которые будут использоваться для передачи одинакового количества тепла или охлаждения с помощью воздуха. Кроме того, унифицируя подачу отопления и охлаждения, это упрощает зонирование для различного использования и применения, местного управления и последующей реорганизации планировки помещений.

Термин «фанкойл» (FCU) применяется ко многим конфигурациям приборов, но, как следует из названия, устройство всегда будет включать в себя вентилятор и, по крайней мере, одну теплообменную катушку (вместе с какой-либо формой управления), а также, как правило, фильтр. Функция фанкойла - охлаждение или обогрев, а также, возможно, вентиляция - будет контролироваться в соответствии с потребностями региона, в котором осуществляется поставка, чтобы агрегат мог подавать охлажденный (и потенциально обезвоженный) или нагретый воздух. Фанкойл обычно не может увлажнять воздух, но в других отношениях это, по сути, компактная установка очистки воздуха. Однако, в отличие от большинства агрегатов, многие фанкойлы не подают наружного воздуха, а просто рециркулируют и кондиционируют воздух в помещении. Этот тип фанкойла, вероятно, будет использоваться вместе с центральным воздушным агрегатом, который будет использоваться для подачи вентиляционного воздуха с улицы (часто называемого «свежим воздухом»). Термин «выделенная система наружного воздуха» все чаще используется для описания ассоциированного типа центральной системы.

Центральная система может быть рассчитана на подачу необходимого вентиляционного воздуха для здания (например, на основе максимальной проектной занятости) при содержании пара - как определяется температурой точки росы приточного воздуха - достаточно низкой, чтобы компенсировать скрытую нагрузку в помещении. Таким образом, контроль уровня влажности в помещении. Хотя центральная система может быть рассчитана на расчетную скрытую нагрузку, катушка фанкойла должна быть снабжена (надлежащим образом ориентированным) поддоном для конденсата и, где система фанкойла предназначена для обеспечения осушения, надлежащим отводом конденсата (возможно, включая насосы для конденсата).

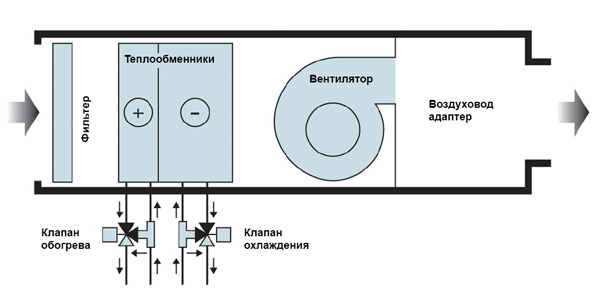

Рис. 2: Общее представление фанкойла с управлением на стороне воды

Как правило, стальной корпус фанкойла будет изолирован для предотвращения конденсации на внешней поверхности (при охлаждении блока) и передачи тепла в пустоту, в которой установлен FCU, и из нее, а также для уменьшения передачи шума от блока. Изоляция должна была быть выбрана производителем, чтобы сбалансировать потребности в хороших акустических и тепловых характеристиках. (Дополнительная акустическая облицовка может быть добавлена в воздуховоды нагнетания, чтобы уменьшить передачу шума через воздуховод.)

Производительность вентилятора / двигателя в сборе будет зависеть от конфигурации вентилятора, типа рабочего колеса и двигателя. Тип вентилятора обычно представляет собой центробежный (изогнутый вперед) или тангенциальный (поперечный) вентилятор с двойным входом, эффективность которого несколько ниже, чем у более крупных, более тяжелых вентиляторов с изогнутыми назад и лопастями, которые обычно используются в питании. центрального агрегата - вентиляторы с загнутыми вперед лопатками лучше подходят для приложений с низким давлением. Однако, в отличие от центрального вентилятора агрегата, давление, требуемое от вентилятора в блоке фанкойла, относительно низкое, и система может быть спроектирована с достаточной уверенностью - поскольку Компоненты всей сборки фиксируются производителем фанкойла, так что можно выбрать вентилятор (изготовителем), который работает наиболее эффективно в нормальном рабочем диапазоне FCU. Современные конструкции FCU оптимизированы для снижения потери давления благодаря тщательному проектированию воздуховодов, соединений, фильтров и конфигурации змеевика.

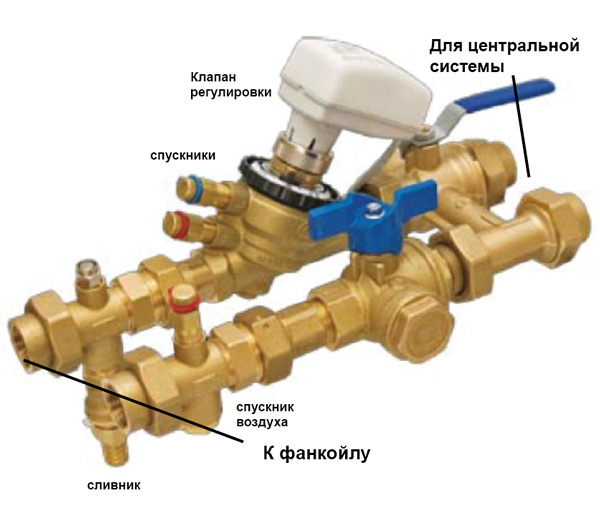

Рис. 3: Пример узла управления для фанкойла

Двигатели в фанкойле, как правило, меняются от традиционных бесщеточных двигателей постоянного тока с постоянным током (с постоянным током), работающих от сети переменного тока, на традиционные сети переменного тока. (Электроника переменного тока в постоянный встроена в узел двигателя, поэтому система питается только от сети переменного тока.) Такие двигатели, вероятно, будут значительно более эффективными, чем двигатели переменного тока, - примерно на 30% - и имеют достаточно плоскую характеристику эффективности во всем диапазоне скоростей двигателя. Эти двигатели просты в управлении скоростью, и поэтому скорость вентилятора может использоваться творчески - в сочетании с органами управления на стороне воды - для модуляции мощности устройства. Простым примером поддержания одинаковой схемы распределения воздуха в течение года может быть автоматическое снижение скорости вращения вентилятора при охлаждении по сравнению с нагревом, поскольку приточный воздух из охладителя не будет иметь плавучести нагревающего воздуха.
