Пластинчатый теплообменник thermolineVario — купить по выгодной цене
Пластинчатые теплообменники thermolineVario — это высокоэффективное решение для промышленных процессов охлаждения и нагрева. Мощность от 50 до 50 000 кВт, гибкая конструкция и широкий выбор материалов.
Отдельные пластины и сварные модули обеспечивают лёгкую модификацию и адаптацию под любые требования заказчика. Охлаждение продуктов питания в холодильных камерах предъявляет особо высокие требования к температуре, давлению, термодинамическим и гидравлическим расчётам, а следовательно, и к надёжности технологического процесса.
Важным преимуществом пластинчатых теплообменников серии thermolineVario является гибкая конструкция. Это позволяет нам учесть все требования и пожелания наших клиентов.
Преимущества thermolineVario
⚡
Коррозионная стойкость
Высокая устойчивость к агрессивным средам
⚡
Безаварийность
Надёжная работа в любых условиях
⚡
Компактность
Небольшая занимаемая площадь, малый вес
⚡
Гибкость
Лёгкость изменения параметров и мощности
⚡
Низкая загрязняемость
Минимальное обслуживание
⚡
Энергоэффективность
Эффективное решение для малой разности температур
Технические характеристики thermolineVario
Уплотнения
- NBR
- EPDM
- Хлоропрен
- Butyl
- FKM (Витон)
Варианты присоединений
- Приварной фланец
- Шпильки
- Плоский воротниковый фланец
- Резьбовой штуцер
Дополнительные опции
- Защитный стальной кожух
- Ответные фланцы и резьбовые соединения
- Поддон для конденсата из нержавеющей стали
- Чехлы для стяжных шпилек

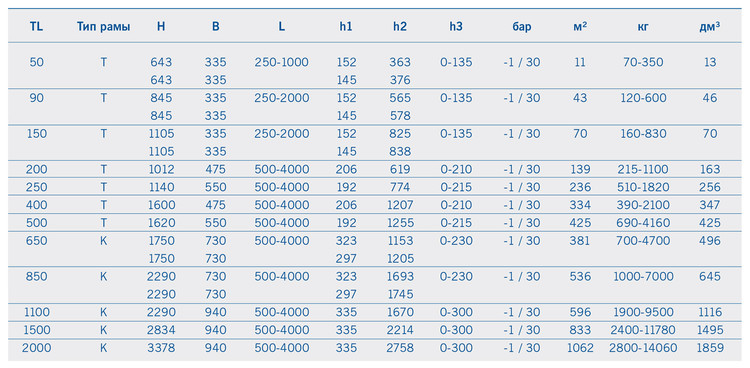

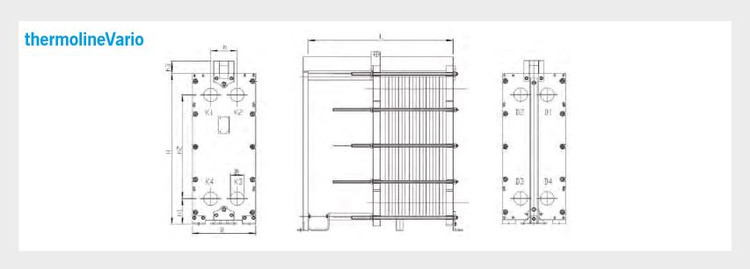

Типы рам thermolineVario
| Тип рамы |
H |
B |
L |
h1 |
h2 |
Давление, бар |
Площадь, м² |
Вес, кг |
Объём, дм³ |
| TL0050 | 643 | 315 | 500-1000 | 152 | 363 | 1/16 | 5-15 | 112 | 30 |
| TL0090 | 845 | 315 | 500-1000 | 152 | 565 | 1/25 | 5-25 | 213 | 80 |
| TL0150 | 1105 | 315-325 | 500-1000 | 152 | 825 | 1/25 | 15-50 | 325 | 45 |
| TL0200 | 1010 | 450-465 | 500-2000 | 206 | 619 | 1/25 | 15-100 | 568 | 130 |
| TL0400 | 1600 | 450-465 | 500-2000 | 206 | 1207 | 1/25 | 30-200 | 1163 | 197 |
| TL0250 | 1140 | 520-535 | 500-2000 | 193 | 774 | 1/25 | 30-150 | 1161 | 166 |
| TL0500 | 1620 | 520-550 | 500-2000 | 193 | 1255 | 1/25 | 50-300 | 2072 | 540 |
| TL0650 | 1750 | 695-700 | 500-1750 | 297 | 1205 | 1/25 | 80-400 | 1632 | 750 |
| TL0850 | 2290 | 695-700 | 500-1750 | 293 | 1153 | 1/25 | 100-500 | 2633 | 830 |
Пластины StandardLine
- Термодинамически мягкая структура
- Большие расходы, малые потери давления
- Универсальность применения
- Мягкое воздействие на продукт
- Глубина штамповки 3,5-4,0 мм
Пластины PowerLine
- Термодинамически жёсткая структура
- Высокие коэффициенты теплопередачи
- Высокая эффективность теплообмена
- Малый внутренний объём
- Глубина штамповки 2,0-2,5 мм
Важно: Комбинируя пластины разной штамповки, можно получить шесть разных типов каналов. В результате наши заказчики получают идеальное сочетание высокоэффективной теплопередачи с заданными потерями давления.
Варианты рам thermolineVario
⬜
Стандартное исполнение
Базовое решение для большинства задач
⬛
Два в одном
Два независимых контура в одной раме
⬛⬛
Тандем
Два аппарата в одной раме для экономии места
⚡
Multisection
Многосекционное исполнение для сложных процессов
⚡
thermolineVario полусварные
Для работы с агрессивными средами и высокими давлениями
