Бак ГВС S-TANK серии Solar Duo
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » Водонагреватели (бойлеры косвенного нагрева) Nibe, Waterkotte, TESY » Бак ГВС S-TANK серии Solar Duo



Бак ГВС S-TANK серии Solar Duo

Бак ГВС S-TANK серии Solar Duo
S-TANK
Solar Duo
pdfТехнический паспорт

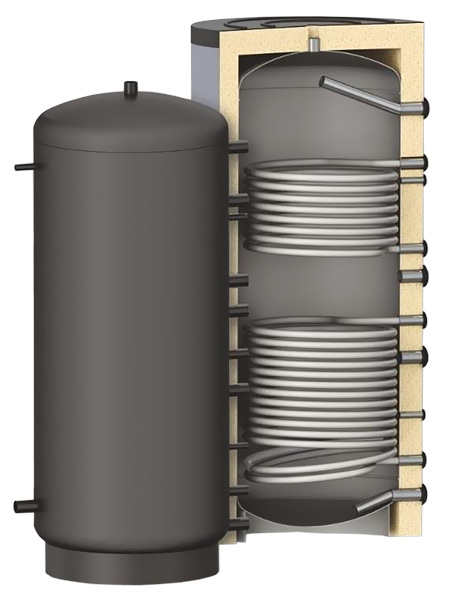

Бак ГВС S-TANK серии Solar Duo

Бак S-TANK серии Solar Duo предназначен для использования в системах горячего водоснабжения. Аккумулирует постоянный объём горячей воды от различных источников, улучшая тем самым гибкость системы ГВС. Возможно подключение электрического нагревателя в отверстие с внутренней резьбой 2'' в нижней части бака.

Сочетает следующие источники тепла:

  • Твердотопливный котел
  • Котел на биомассе
  • Пеллетный котел
  • Камин с водяной рубашкой
  • Газовый котел
  • Электрический котел
  • Солнечный коллектор

Материалы

  • Покрытая эмалью углеродистая сталь

Конструкция водонагревателя

  • Ёмкость - от 230 до 2000 литров
  • Рабочая температура внутреннего бака – от +2 до +95°С
  • Изоляция NOFIRE из полиэфирного материала толщиной 70 мм с высоким коэффициентом сопротивления теплопередачи и высоким классом огнестойкости
  • Внешняя сторона окрашена термостойкой краской
  • Все баки оснащены подводящими и отводящими штуцерами, выполненными из толстостенной трубы
  • Магниевый анод для антикоррозионной защиты

Опции

  • Изоляция эластичным пенополиуретаном толщиной 70 мм
  • Матерчатая изоляция с наружной стороны

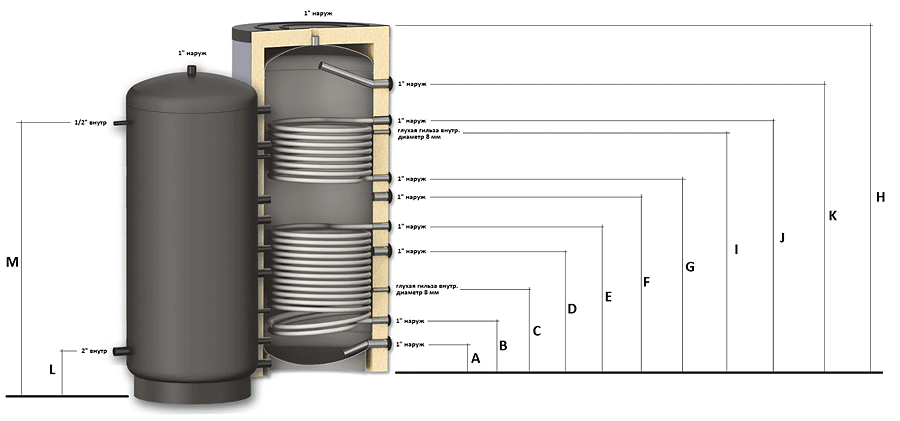

Размеры бака

Размеры бака S-TANK серии Solar Duo
Размеры бака
A мм 200 200 210 210 210 330 330 380
B мм 275 315 325 320 370 440 480 530
C мм 350 390 400 395 445 515 555 605
D мм 470 600 610 610 710 730 675 725
E мм 580 715 725 720 870 850 865 915
F мм 655 830 840 830 1030 960 1015 1065
M мм 1020 1320 1330 1280 1750 1490 1700 1750
J мм 945 1205 1215 1170 1590 1380 1550 1600
L мм 200 200 210 210 210 330 330 380
K мм 1020 1320 1330 1280 1750 1490 1700 1750
G мм 730 945 955 940 1190 1070 1165 1215
I мм 870 1130 1140 1095 1515 1305 1475 1525
H мм 1220 1530 1530 1570 2120 1860 2030 2150

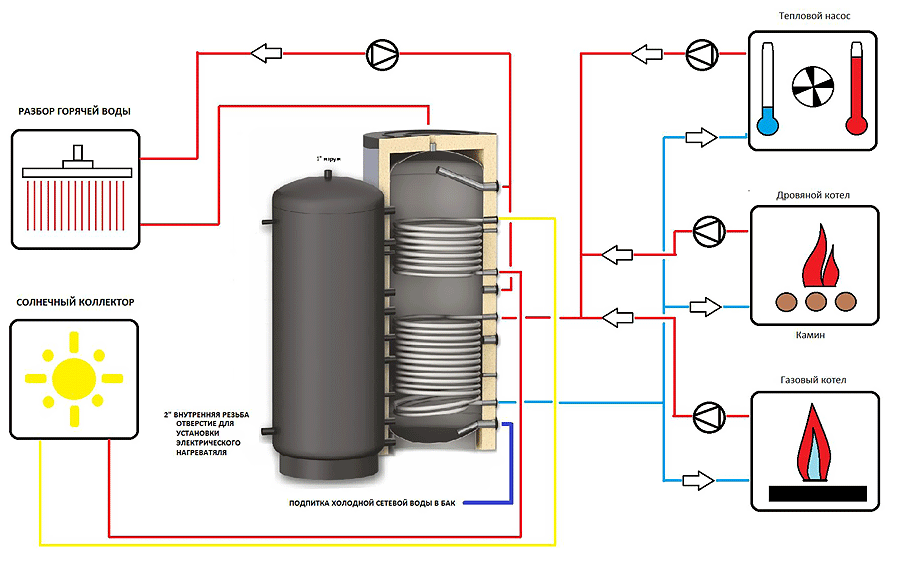

Схема работы бака S-TANK серии Solar Duo

Схема работы бака S-TANK серии Solar Duo

Технические характеристики

ПараметрыЕд. Изм.SRD - 230SRD - 300SRD - 500SRD - 750 SRD - 1000SRD - 1200SRD - 1500SRD - 2000
Объем литры 230 300 500 750 1000 1200 1500 2000
Высота Полиэфирная изоляция Н, мм 1270 1570 1570 1570 2050 1830 2020 2250
Диаметр Полиэфирная изоляция De, мм 630 630 780 920 920 1080 1080 1350
Диаметр без изоляции d, мм 500 500 650 790 790 950 950 1220
Размеры бака
A мм 200 200 210 210 210 330 330 380
B мм 275 315 325 320 370 440 480 530
C мм 350 390 400 395 445 515 555 605
D мм 470 600 610 610 710 730 675 725
E мм 580 715 725 720 870 850 865 915
F мм 655 830 840 830 1030 960 1015 1065
M мм 1020 1320 1330 1280 1750 1490 1700 1750
J мм 945 1205 1215 1170 1590 1380 1550 1600
L мм 200 200 210 210 210 330 330 380
K мм 1020 1320 1330 1280 1750 1490 1700 1750
G мм 730 945 955 940 1190 1070 1165 1215
I мм 870 1130 1140 1095 1515 1305 1475 1525
H мм 1220 1530 1530 1570 2120 1860 2030 2150
Рабочее давление бака MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Давление испытания бака MPa 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9
Максимальная рабочая температура С 95 95 95 95 95 95 95 95
Суточные потери энергии кВт/ч 1,7 2 3 3,3 4 4,4 4,9 6
Масса кг 95 105 130 140 170 200 220 320
Теплообменник
Максимальное давление теплообменника MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Внутренний диаметр трубы теплообменника мм 27 27 27 27 27 27 27 27
Максимальная температура теплообменника С 110 110 110 110 110 110 110 110
Площадь теплообменника №1 м2 1,1 1,4 1,9 2,1 2,7 2,7 2,7 4,1
Производительность теплообменника
80/10/45 л/ч 629 826 1143 1263 1623 1623 1623 2434
70/10/45 л/ч 526 727 980 1083 1392 1392 1392 2087
60/10/45 л/ч 378 506 700 774 994 994 994 1491
80/10/60 л/ч 354 450 621 686 882 882 882 1323
70/10/60 л/ч 227 279 392 433 557 557 557 835
Тепловая мощность
80/10/45 кВт 25,6 33,6 46,5 51,4 66,0 66,0 66,0 99,0
70/10/45 кВт 21,4 29,6 39,9 44,1 56,7 56,7 56,7 85,0
60/10/45 кВт 15,4 20,6 28,5 31,5 40,5 40,5 40,5 60,7
80/10/60 кВт 20,6 26,2 36,1 39,9 51,3 51,3 51,3 76,9
70/10/60 кВт 13,2 16,2 22,8 25,2 32,4 32,4 32,4 48,6
Суточные потери энергии кВт/ч 1,7 2 3 3,3 4 4,4 4,9 7,4
Площадь теплообменника №2 м2 0,6 0,9 1,1 1,4 2,1 2,7 2,7 2,7
Производительность теплообменника №2
80/10/45 л/ч 348 535 644 826 1263 1623 1623 1623
70/10/45 л/ч 294 471 567 727 1083 1392 1392 1392
60/10/45 л/ч 210 328 395 506 774 994 994 994
80/10/60 л/ч 196 291 351 450 686 882 882 882
70/10/60 л/ч 123 181 218 279 433 557 557 557
Тепловая мощность теплообменника №2
80/10/45 кВт 14,7 21,8 26,2 33,6 51,4 66,0 66,0 66,0
70/10/45 кВт 12 19,2 23,1 29,6 44,1 56,7 56,7 56,7
60/10/45 кВт 9 13,3 16,1 20,6 31,5 40,5 40,5 40,5
80/10/60 кВт 11,4 17,0 20,4 26,2 39,9 51,3 51,3 51,3
70/10/60 кВт 7,2 10,5 12,6 16,2 25,2 32,4 32,4 32,4
