Пункты распределительные ПР-8503, ПР-8703
  pea.ru » Электрощиты и электрошкафы » Низковольтное оборудование купить по лучшей цене в Москве » Шкафы и щиты распределительные, распределительные пункты » Пункты распределительные ПР-8503, ПР-8703

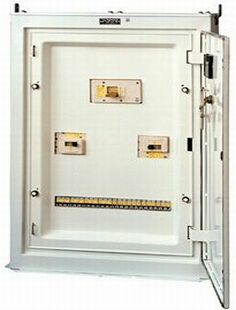

Пункты распределительные серии ПР 8503, ПР 8703

Область применения


Предназначены для использования в сетях с номинальным напряжением до 660 V переменного тока частоты 50 и 60 Hz - ПР 8503 и напряжением до 220 V постоянного тока - ПР 8703. Климатическое исполнение:

- УХЛ2 и Т2 (могут использоваться в условиях У3, УХЛ3, УХЛ4) - для шкафов степени защиты IP54;
- УХЛ3 и Т3 (могут использоваться в условиях Т3, Т4) - для шкафов степени защиты IP21.

Функциональные возможности

Шкафы предназначены для:- распределения электрической энергии;- защиты электрических установок при перегрузках и токах короткого замыкания;- нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей;- пусков асинхронных двигателей.

Дополнительные возможности, предусмотренные конструкцией и встраиваемыми аппаратами:
- контроль напряжения на вводе (исполнения с вольтметром);
- дистанционное управление выключателем ввода (выключатель ввода оснащается независимым расцепителем);
- защита от несанкционированного управления (замки на двери и приводе вводного выключателя);
- ввод и вывод питающих и отходящих линий как сверху, так и снизу через съемные верхнюю и нижнюю крышки.

Технические данные встраиваемых выключателей

Параметры

Выключатели ввода

Выключатели распределения

ВА 57-35
ВА 57Ф35

ВА 57-39
ВА 52-39

ВА 61F29-1Z

АЕ 2040-10В

ВА 57-31

ВА 57-35
ВА 57Ф35

Номинальный ток, А

100 ± 250

320 ± 630

0,5 ± 63

10± 63

16 ± 3

16 ± 250

Число полюсов

2; 3

2; 3

1 *

2; 3

2; 3

2; 3

Количество выключателей

0/1

0/1

до 48

до 12

до 12

до 6

Предельная коммутационная способность, kA

40 (10 для ВА 57Ф35)

40

3

6

40

40 (10 для ВА 57Ф35)

 * - Возможна замена трех однополюсных выключателей ВА 61-29-1 на один трехполюсный ВА 61-29-3.
- Наличие расцепителей и характеристики их срабатывания в выключателях ВА 61-29 указываются при заказе.
- По индивидуальным схемам заказчика возможно изготовление ПР8503 с установкой в распределительной сети дифференциальных выключателей или устройств защитного отключения (УЗО) совместно с автоматическими выключателями.

Конструкция

Распределительные шкафы представляют собой металлические шкафные конструкции, степени защиты IP54 или IP21 (для утопленного исполнения);

исполнения по способу установки:
- навесного (для крепления на стенах, колоннах и других подобных конструкциях);
- напольного (для установки на полу);
- утопленного (для установки в нишах стен) исполнения.

Габаритные и установочные размеры

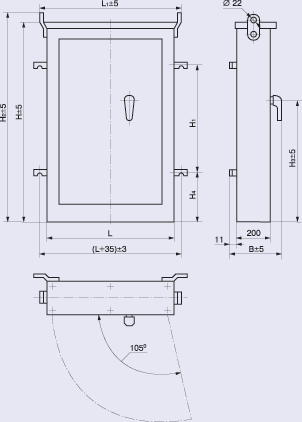

навесного исполнения

Размеры, мм

Масса, кг,не более

H

H1

H2

H3

H4

L

L1

B

1000

465

1040

634

265

750

835

260

73

850

935

78

--

750

835

--

69

850

935

80

1200

665

1240

834,5

265

750

835

260

93

850

935

97

--

750

835

--

84

850

935

1400

865

1440

999,5

265

750

835

260

94

850

935

101

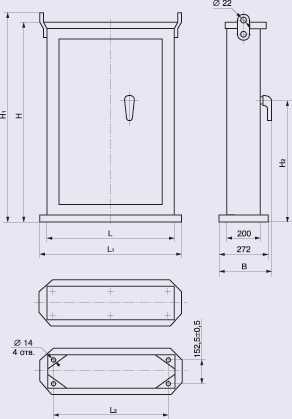

напольного исполнения

Размеры, мм

Масса, кг,не более

H

H1

H3

L

L1

 L2

B

1200

1248

838

750

822

702

288

93

850

922

802

97

--

750

822

702

--

84

850

922

802

91

1400

1448

1003

750

822

702

288

92

850

922

802

95

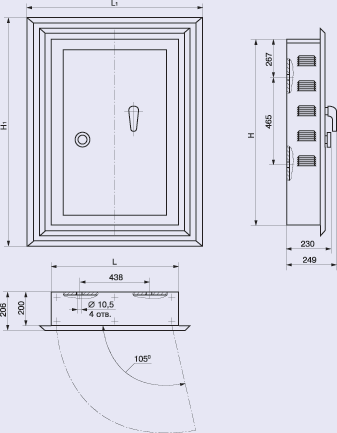

утопленного исполнения

Размеры, мм

Масса, кг,не более

H

H1

L

L1

1000

1100

750

850

65

1200

1300

76
