Что такое ЩО-70

ЩО-70 расшифровывается как щит одностороннего обслуживания, «70» — номер серии. Это панели, из которых собираются распределительные щиты напряжением 0,4 кВ трёхфазного переменного тока частотой 50 Гц. Щит принимает электроэнергию от ввода и распределяет её между отходящими линиями, защищая каждую из них от перегрузки и токов короткого замыкания.

Серия относится к низковольтному оборудованию. Оборудование выпускается для поставок внутри России и в страны СНГ, соответствует ГОСТ Р 51321.1-2000 и ТУ 3434-005-13725319-2006, а также требованиям безопасности и пожарной безопасности по тому же ГОСТ.

Конструкция и параметры защиты

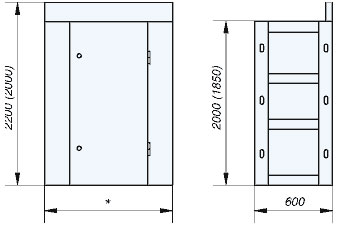

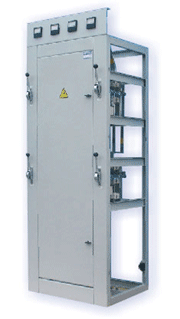

Панель ЩО-70 — металлоконструкция со степенью защиты IP20 с фасадной стороны и IP00 с остальных сторон. Спереди защита предотвращает попадание твёрдых предметов и закрывает доступ к токоведущим частям; с боков, сверху и снизу корпус открыт, поэтому щит размещается в закрытом помещении и встраивается в ряд.

Ошиновка панелей рассчитана на электродинамическую стойкость к токам короткого замыкания. Значение зависит от серии щита:

Серия ЩО-70-3 отличается от 70-1 и 70-2 меньшими габаритами — это позволяет применять её при ограниченном месте в щитовом помещении.

Какие панели бывают и как выбрать

Щит собирается из панелей разного назначения — в зависимости от того, какие функции он должен выполнять:

Как определить нужный состав

Выбор зависит от схемы электроснабжения объекта:

• Число вводов. Один ввод или два. Для потребителей, где перерыв в питании недопустим, применяется АВР — тогда в щит включаются панели с аппаратурой автоматического ввода резерва.
• Мощность щита. От неё зависит серия: до 630 кВА — ЩО-70-1 со стойкостью 30 кА; свыше 630 кВА — ЩО-70-2 или ЩО-70-3 со стойкостью 50 кА. Ток короткого замыкания на объекте определяется расчётом и не должен превышать стойкость ошиновки.
• Число и характер отходящих линий. Определяет количество линейных панелей и состав аппаратов защиты.
• Габариты щитового помещения. Если места ограничено, применяется серия ЩО-70-3 с меньшими габаритами.
• Необходимость секционирования. Секционные и вводно-секционные панели нужны при разделении щита на части — например, по видам нагрузок или с возможностью работы одной секции при отключённой другой.

Структура обозначения

Обозначение панели содержит всю информацию о её исполнении — ЩО70-Х-XXУ3:

Зная номер схемы, можно определить назначение панели: линейная она, вводная, секционная или вводно-секционная. В таблице типов панелей на этой странице приведён полный перечень схем.

Комплектование и заказ

Основным документом для комплектования панелей является опросный лист. В соответствии с ним выполняется:

• компоновка панелей в щит;
• поставка торцевых панелей;
• поставка щитков учёта, если они предусмотрены;
• поставка комплекта сборных шин и шинных мостов при их наличии.

Торцевые панели закрывают щит с боков — они требуются для крайних панелей ряда. Сборные шины и шинные мосты соединяют панели между собой, обеспечивая электрическую связь секций.

Что нужно для заказа панелей ЩО-70

Чтобы подготовить предложение, направьте:

• напряжение и частоту сети;
• расчётную мощность щита или номинальные токи вводов;
• расчётный ток короткого замыкания на шинах щита;
• число вводов и наличие резервного питания;
• перечень отходящих линий с указанием мощности каждой;
• требуемые аппараты защиты и учёта;
• необходимость секционирования и АВР;
• габариты и условия размещения щита на объекте.

По этим данным определим серию, составим набор панелей по схемам и подготовим щит к поставке. Компания «Промэлектроавтоматика» — производитель низковольтного оборудования: помимо панелей ЩО-70 выпускается номенклатура ЩО, ВРУ, ПР, АВР, ЩА, ЩЭ, а также нестандартное оборудование по документации заказчика.
