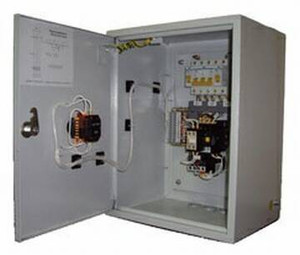

Ящики управления серий Я5000

Общие сведения

Предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3.

Щиты управления изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.

Классификация

Ящики классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Структура условного обозначения

Я5ХХХ-ХХ7X-XX* УХЛ4:

* - при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно табл. 2.

Таблица 1

Я

  ящик

5

  класс НКУ по назначению - управление асинхронными двигателями с короткозамкнутым ротором

X

  группа в данном классе:
  1 – управление нереверсивными двигателями
  4 – управление реверсивными двигателями

X

  1 – автоматический выключатель на каждый фидер,
  2 – общий автоматический выключатель на все фидеры,
  3 – без автоматического выключателя,
  4 – автоматический выключатель на каждый фидер с промежуточным реле,
  5 – общий автоматический выключатель на все фидеры с промежуточным реле,
  6 – без автоматического выключателя с промежуточным реле;

X

  0 – однофидерный, без переключателя на автоматический режим
  1 – однофидерный, с переключателем на автоматический режим
  2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе
  3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
  4 – двухфидерный, без переключателя на автоматический режим
  5 – двухфидерный, с переключателем на автоматический режим
  6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе
  7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
  8 – трехфидерный, без переключателя на автоматический режим
  9 – трехфидерный, с переключателем на автоматический режим

XX

Исполнение по току (таблица 2)

7

Напряжение силовой цепи 380В

Х

Напряжение цепи управления: 4 - 220В, 7 - 380В

ХХ

при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2

УХЛ4

климатическое исполнение и категория размещения по ГОСТ 15150-69

Таблица 2

Типовой индекс Я 5000

Номинальный ток ящика по категории применения АС3, А

Диапозон регулирования Iном теплового реле, А

Мощность двигателя по категории применения АС3, кВт

18

0.63

0.4-0.63

0.12

20

1

0.63-1

0.18, 0.24

22

1.6

1-1.6

0.37, 0.55

24

2.5

1.6-2.5

0.75

26

4

2.5-4

1.1, 1.5

28

6

4-6

2.2, 2.5

29

8

5.5-8

3

30

10

7-10

3.7, 4

31

13

9-13

5, 5.5

32

18

12-18

6.5, 7.5, 8

34

25

17-25

9, 11

35

32

23-32

12.5, 15

36

40

32-40

18.5

37

50

37-50

20, 22

38

65

48-65

25, 30

39

80

63-80

37, 40

40

93

80-93

45

41

115



55

42

150



75

43

185



90

44

225



110

45

265



132

46

330



160

47

400



200

48

500



250

49

630



335

Схемы электрические

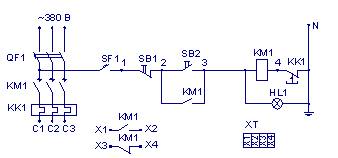

Я5110
Однофидерный, нереверсивный, без переключателя на автоматический режим

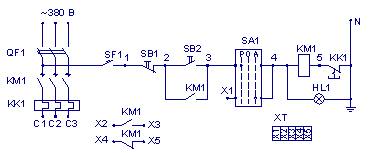

Я5111
Однофидерный, нереверсивный, с переключателем на автоматический режим

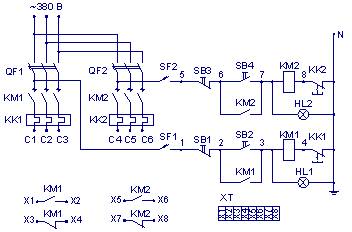

Я5114
Двухфидерный, нереверсивный, без переключателей на автоматический режим

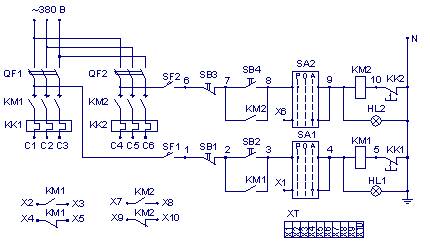

Я5115
Двухфидерный, нереверсивный, с переключателями на автоматический режим

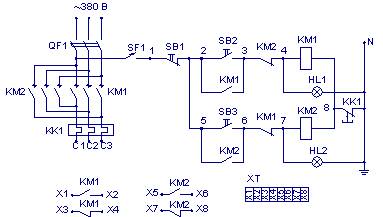

Я5410
Однофидерный, реверсивный, без переключателя на автоматический режим

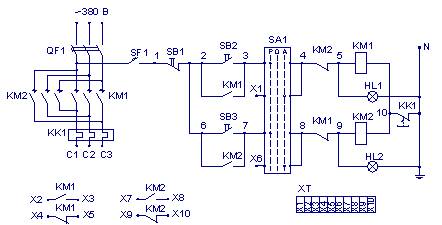

Я5411
Однофидерный, реверсивный, с переключателем на автоматический режим

Габаритные размеры

Тип ящика

Габариты (ВхШхГ)

Я5110-1874...3474 УХЛ4

  395х310х150

Я5110-3574...4074 УХЛ4

  395х310х220

Я5110-4174...4274 УХЛ4

  650х500х220

Я5111-1874...3474 УХЛ4

  395х310х150

Я5111-3574...4074 УХЛ4

  395х310х220

Я5111-4174...4274 УХЛ4

  650х500х220

Я5114-1874...3474 УХЛ4

  395х310х220

Я5114-3574...4074 УХЛ4

  500х400х220

Я5114-4174...4274 УХЛ4

  800х650х250

Я5115-1874...3474 УХЛ4

  395х310х220

Я5115-3574...4074 УХЛ4

  500х400х220

Я5115-4174...4274 УХЛ4

  800х650х250

Я5410-1874...3474 УХЛ4

  395х310х220

Я5410-3574...4074 УХЛ4

  500х400х220

Я5410-4174...4274 УХЛ4

  800х650х250

Я5411-1874...3474 УХЛ4

  395х310х220

Я5411-3574...4074 УХЛ4

  500х400х220

Я5411-4174...4274 УХЛ4

  800х650х250
