Предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3. Отличаются от серии Я5000 только обозначениями. Ящики изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.
Классификация
Ящики классифицируются по числу управляемых электродвигателей(1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.
Структура условного обозначения
ШУ5ХХХ-Х3В2Х-(X3В2Х)* УХЛ4:
* - при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2.
Таблица 1
ШУ
шкаф управления
5
класс НКУ по назначению - управление асинхронными двигателями с короткозамкнутым ротором
X
группа в данном классе: 1 – управление нереверсивными двигателями 4 – управление реверсивными двигателями
X
0 – автоматический выключатель на каждый фидер,
X
1 – однофидерный, без переключателя на автоматический режим 2 – однофидерный, с переключателем на автоматический режим 3 – двухфидерный, без переключателя на автоматический режим 4 – двухфидерный, с переключателем на автоматический режим 5 – трехфидерный, без переключателя на автоматический режим 6 – трехфидерный, с переключателем на автоматический режим
X3В2Х
исполнение по току согласно таблице 2. Напряжение силовой цепи 380В. Напряжение цепи управления 220В.
Х3В2Х
при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2
УХЛ4
климатическое исполнение и категория размещения по ГОСТ 15150-69
Таблица 2
Тип ящика
Типовой индекс
Номинальный ток ящика, А
Диапозон регулирования Iном теплового реле, А
Рекомендуемая мощность двигателя, кВт
ШУ5000
03В2А
1.6
1-1.6
0.37
ШУ5000
03В2Б
1.6
1-1.6
0.55
ШУ5000
03В2В
2.5
1.6-2.5
0.75
ШУ5000
03В2Г
4
2.5-4
1.1
ШУ5000
03В2Д
4
2.5-4
1.5
ШУ5000
03В2Е
6
4-6
2.2
ШУ5000
03В2Ж
6
4-6
2.5
ШУ5000
03В2К
8
5.5-8
3
ШУ5000
03В2Л
10
7-10
3.7, 4
ШУ5000
03В2М
13
9-13
5, 5.5
ШУ5000
03В2Н
18
12-18
6.5, 7.5, 8
ШУ5000
03В2П
25
17-25
9
ШУ5000
03В2Р
25
17-25
11
ШУ5000
13В2А
32
23-32
12.5
ШУ5000
13В2Б
32
23-32
15
ШУ5000
13В2В
40
32-40
18.5
ШУ5000
23В2А
50
37-50
20, 22
ШУ5000
23В2Б
65
48-65
25, 30
ШУ5000
23В2В
80
63-80
37, 40
ШУ5000
33В2А
93
80-93
45
ШУ5000
43В2А
136
106-136
ШУ5000
43В2В
160
136-160
Схемы электрические

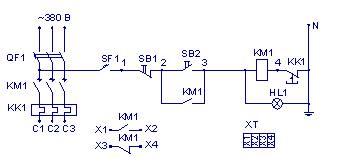

ШУ5101 Однофидерный, нереверсивный, без переключателя на автоматический режим

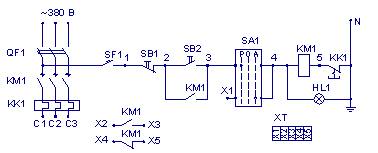

ШУ5102 Однофидерный, нереверсивный, с переключателем на автоматический режим

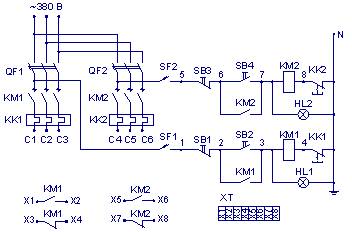

ШУ5103 Двухфидерный, нереверсивный, без переключателей на автоматический режим

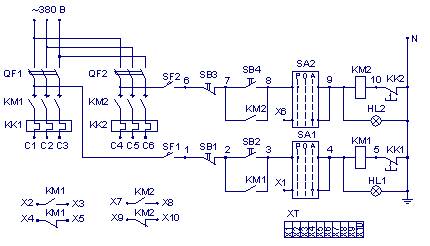

ШУ5104 Двухфидерный, нереверсивный, с переключателями на автоматический режим

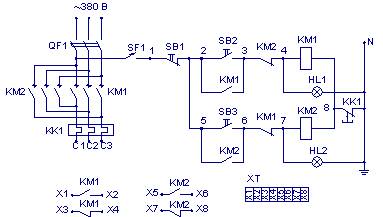

ШУ5401 Однофидерный, реверсивный, без переключателя на автоматический режим

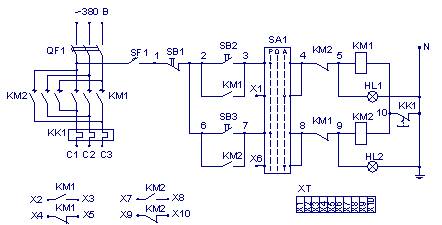

ШУ5402 Однофидерный, реверсивный, с переключателем на автоматический режим
Габаритные размеры
Тип ящика
Габариты (ВхШхГ)
ШУ5101-03В2А...03В2Р УХЛ4
395х310х150
ШУ5101-13В2А...33В2В УХЛ4
395х310х220
ШУ5101-43В2А...43В2В УХЛ4
650х500х220
ШУ5102-03В2А...03В2Р УХЛ4
395х310х150
ШУ5102-13В2А...33В2В УХЛ4
395х310х220
ШУ5102-43В2А...43В2В4 УХЛ4
650х500х220
ШУ5103-03В2А...03В2Р УХЛ4
395х310х220
ШУ5103-13В2А...33В2В УХЛ4
500х400х220
ШУ5103-43В2А...43В2В4 УХЛ4
800х650х250
ШУ5104-03В2А...03В2Р УХЛ4
395х310х220
ШУ5104-13В2А...33В2В УХЛ4
500х400х220
ШУ5104-43В2А...43В2В4 УХЛ4
800х650х250
ШУ5401-03В2А...03В2Р УХЛ4
395х310х220
ШУ5401-13В2А...33В2В УХЛ4
500х400х220
ШУ5401-43В2А...43В2В4 УХЛ4
800х650х250
ШУ5402-13В2А...33В2В УХЛ4
395х310х220
ШУ5402-13В2А...33В2В УХЛ4
500х400х220
ШУ5402-43В2А...43В2В4 УХЛ4
800х650х250
