Геотермальные зонды для теплового насоса (геозонд)
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » геозонды для теплового насоса

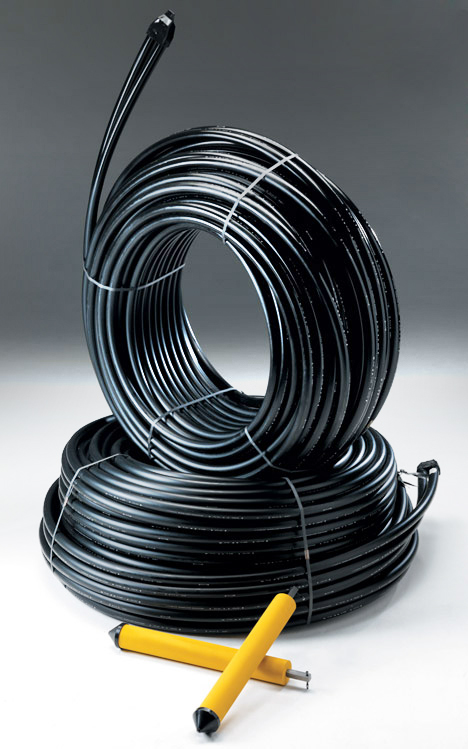

Геотермальные зонды (геозонд) для тепловых насосов

Общие сведения: Геотермальные зонды для тепловых насосов

Геотермальные зонды (геозонды) применяются для извлечения тепла земли и являются основным компонентом вертикального грунтового коллектора. Они представляют собой одну или две U-образные петли труб, которые опускаются в пробуренную скважину в земле. Рекомендуется последующее заполнение скважины специальным раствором: бентонитом или схожими растворами для более тесного контакта поверхности зонда с землей.

Особенности геотермальных зондов

Сбалансированная система, разработанная для передачи геотермальной энергии земли и водоемов в тепловой насос, который обеспечивает необходимую энергию для отопления или охлаждения и горячего водоснабжения жилых и промышленных зданий и коммерческих объектов.

Полноценное техническое решение, которое соответствует экологическим требованиям и строгим критериям технологий использования возобновляемых источников энергии. Эффективность, надежность и простота сборки системы высоко оценены на европейском рынке.

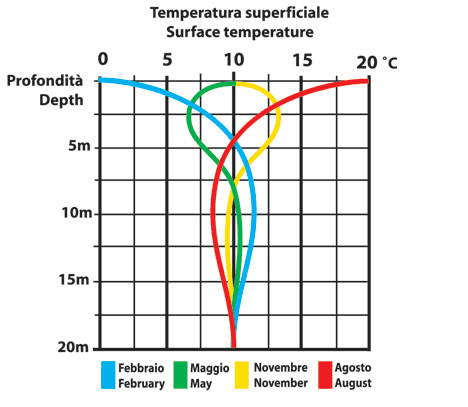

С помощью геозондов извлекают тепло земли с больших глубин, где температура более стабильна и имеет температуру около 10°С. Гео Зонд опускают в пробуренную скважину диаметром 110-150 мм и глубиной от 30 до 100 м. Каждый метр зонда позволяет произвести, в зависимости от свойств грунта, теплообмен от 30 Вт до 100 Вт тепловой мощности.

Стоимость зондов

наименование длина цена
геозонд 2х40 мм 60 м от 230 €
геозонд 2х40 мм 100 м от 390 €
наконечник геозонда   от 50 €

Монтаж геотермальных зондов в скважину

Основной вид конструкции Геозонда: пластиковые трубы (ПНД) диаметром 25 - 40 мм герметично соединяющиеся внизу специальной U-образной муфтой и образуя длинный U-образный канал, заполненный спиртовым раствором. Такие петли делают одинарные или парами. Трубы опрессовываются и заполненные специальной жидкостью опускаются в скважину. Далее пространство вокруг зонда заполняется бурильным раствором или бетонито-цементной смесью (для защиты труб от механических повреждений и лучшей теплопередачи). Наверху трубы из скважин соединяют в специальном колодце в общий коллектор и по траншее подводят к дому уже двумя трубами диаметром 40 – 50 мм.

Установка Геотермальные зонды для тепловых насосов

Геотермальные зонды
Геотермальные зонды

Геотермальные зонды компании Energeo (Польша)

Технические характеристики геотермальных зондов

  25 mm 32 mm 40 mm
Одинарные и двойные Одинарные и двойные Одинарные и двойные
Материал 25mm x 23mm PE 100
SDR11 according to DIN 8074
25mm x 23mm PE 100
SDR11 according to DIN 8074
25mm x 23mm PE 100
SDR11 according to DIN 8074
U-образный изгиб Ножка зонда
PE 100
Ножка зонда
PE 100
Ножка зонда
PE 100
Соединение Сварка по впадине Сварка по впадине Сварка по впадине
Длина 20m к 100m
Другая длина по заказу
30m к 150m
Другая длина по заказу
40m к 200m
Другая длина по заказу
Диаметр сердечника бобины Ca. 75cm Ca. 75cm Ca. 93cm
Высота бобины Изменение по длине зонда Изменение по длине зонда Изменение по длине зонда

Геотермальные зонды компании Mouvitech (Швеция)

Геотермальные коллекторы (геозонды) Mouvitech представляют сборку из труб определенного диаметра. Вы так же можете подобрать оптимальную для вас длину, и количество труб в сборке.

Стандартный диаметр зондов 32 и 40 мм. Все Наши зонды уже имеют утяжелитель для погружения длиной 520 мм и диаметром 90 мм. Коллекторы разработаны и спроектированы для оптимизации доставки и процесса монтажа. Стандартная длина бухт 60 и 100 метров всегда имеется на складе. С классами давления PN 10. 12,5. 16 либо 20. MuoviTech может изготовить коллекторы по индивидуальному образцу. Все зонды испытываются под давлением, прежде чем выходят из производства.

Геотермальные зонды
Распределительные коллекторы
