Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5027 Ai по лучшей цене
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » Купить Тепловые насосы Waterkotte (Германия) по лучшей цене » Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5027 Ai по лучшей цене

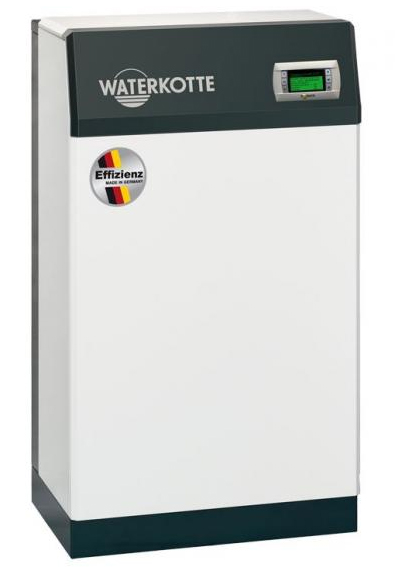

Геотермальный тепловой насос Waterkotte DS 5027 Ai


Купить Геотермальный тепловой насос системы отопления и горячего водоснабжения Waterkotte DS 5027 Ai по лучшей цене





Общие сведения





DS 5027 Ai









Предназначен для термодинамических отопления помещений, системы горячего водяного отопления, с регулируемым электрическим управлением, а также интегрированного внутреннего производства горячей воды.



Состав системы:

воздушный сепаратор для выхода воздуха, манометр (организованы на внешней стороне), предохранительный клапан, расширительный бак под давлением (нержавеющая сталь), циркуляционный насос.



Версия операционного блока:



термодинамическое отопление помещений.





Функции:

тепловой насос (производство горячей воды системы отопления), электрическое отопление в режиме запуска и ожидания, регулирование с помощью электрического управления, воздушный сепаратор, автоматический выход воздуха, манометр (расположены на внешней стороне), предохранительный клапан, расширительный бак под давлением (из нержавеющей стали), циркуляционный насос, электрический нагревательный элемент 3 х 2 кВт.





Естественное охлаждение (опция):



из нержавеющей стали пластинчатые теплообменники для системы разделения.

Технические характеристики



DS 5027 Ai
Мощность ввода / вывода
Моновалентная на W10 / 6 / / F8 / 4 / / W35 кВт ** 1,2 / 6,5
Коэффициент мощности 5,3
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,1
Скорость потока грунтовых вод м ³ / ч (At = 4K) 1,1
Операционный лимит W10/W60







** Допуски, указанные в стандарте EN 12900 и EN 14511. *** раствор (70% воды + 30% WATERKOTTE концент. антифриз)











Электрооборудование:



электрические датчики и система управления подключены к терминалам.

Корпус установлен на стабильную раму L-формы, и акустически изолирован от внутреннего раздела охлаждения за счет использования двойного шасси. Комплектующие теплового насоса установлены в раме корпуса, основание которого состоит из U-образной толстостенной листовой стали, которая образует единое целое с задней панелью, которая также состоит из толстой листовой стали. Боковые панели, крышки, передняя панель устройства и эргономичная (наклонная) панель управления могут быть удалены. Защитный корпус из листовой стали, со съемными тепловой и звуковой изоляцией, имеют нейтральный дизайн. Все компоненты корпуса надежно защищены порошковым покрытием и отделаны под эмаль. Цвет RAL 7035, текстурированный светло-серый, опорные рамы и панели управления RAL 7016. Все динамические компоненты расположены на внутреннем корпусе (двойная конструкция шасси), отделенная от внешнего корпуса.



Модуль теплового насоса: высокотехнологичный полностью герметичный компрессор. Испаритель и конденсатор выполнены в виде теплообменников из нержавеющей стали с использованием технологии вакуумной пайки, имеют чрезвычайно низкие потери давления. Нержавеющая сталь пластинчатых теплообменников со схемой обратных потоков разработаны в соответствии с новейшими технологиями и адаптированы к негорючим хладагентам.



Синтетическое (биологически разлагающиеся) масло гарантирует оптимальные условия смазки, малые потери на трение и, следовательно, максимально возможную продолжительность жизни компрессора в соответствии с последними промышленными исследованиями. Контур охлаждения разработан в соответствии с правилами техники безопасности.





Контур охлаждения разработан в соответствии с соответствующими правилами техники безопасности. Мониторинг безопасности со стороны входа через испаритель осуществляется с помощью датчика давления и датчика tWQ1, tWQ2, tVD2, на выходе с помощью прессостата HP и датчиков Th1, Th2, tKMK. Система охлаждения протестирована три раза. Производительность в соответствии с EN 12900 для полностью герметичных компрессоров. Производство осуществляется на основе ISO 9000.





Электрическое сопротивление: элемент расположен на линии нагрева потока с мощностью 3 х 2 кВт. Он используется для поддержки начального отопление зимой и во время ожидания, и может быть автоматически или самостоятельно отрегулирован с помощью встроенного механического двухступенчатого многополюсного термостата безопасности.



Горячая вода системы центрального отопления: состоит из насоса отопления (рабочее колесо из высококачественного пластика, корпус с пластиковым покрытием с внутренней стороны, регулируемый в три этапа), латунного деаэратора с автоматическим переключателем воздуха, манометра, клапана избыточного давления, впускного клапана, большого расширительного бака, все детали, контактирующие с водой, из нержавеющей стали.



Микрокомпьютер управления технологическими процессами, типа WPCU: контроль над отопительным оборудованием осуществляет микрокомпьютер-контроллер последнего поколения. Постоянная диагностика схемы осуществляется с помощью нескольких датчиков, расположенных в контуре теплового насоса, так что нестандартные условия эксплуатации могут быть обнаружены в нужное время и ранее возможного сбоя оборудования. Кроме того, новая технология осуществляет связь с системой для удаленной диагностики и управления, а также имеет широкий спектр внешних функций. Все задачи, связаные с регулированием выполняются (в зависимости от наружной температуры - автопилотом), контроль, мониторинг, самодиагностика, сохранение данных в случае пробоя и т.д.





Датчик системы: для оптимального оперативного мониторинга, система имеет датчик давления для испарения и конденсации (давление / температура), 5 датчиков для измерения температуры во всех схемах. Датчик внешних стен, датчик горячей воды посталяются опционально.



Опции: производство горячей воды (отопление-боковой загрузкой цилиндра, водонагреватель, датчик температуры, 3-ходовой клапан), конвектор НТВ, цифровое устройство плавного пуска, микшерный пульт, программное обеспечение для телеуправления, визуализация и модем, КС счетчик.

Технические характеристики



DS 5027 Ai
Мощность ввода / вывода
Моновалентная на W10 / 6 / / F8 / 4 / / W35 кВт ** 1,2 / 6,5
Коэффициент мощности 5,3
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,1
Скорость потока грунтовых вод м ³ / ч (At = 4K) 1,1
Операционный лимит W10/W60
Земляное отопление (геотермальные зонды или геотермальные поглотители)
Мощность ввода / вывода
Моновалентная на F0/W35 кВт ** 1,2 / 5,2
Коэффициент мощности 4,3
Объемный расход теплоносителя м ³ / ч (At = 5K) 0,9
Расход жидкости *** м ³ / ч (At = 4K) 0,8
Мощность ввода / вывода
Моновалентной на F5/W35 кВт ** 1,2 / 6,0
Коэффициент мощности 5,0
Объемный расход теплоносителя м ³ / ч (At = 5K) 1,0
Расход жидкости*** м ³ / ч (At = 4K) 1,1
Операционный лимит F-5/W50 F0/W55 F10/W60
Компрессор Полный прокрутки герметичных





** Допуски, указанные в стандарте EN 12900 и EN 14511. *** раствор (70% воды + 30% WATERKOTTE концент. антифриз)













Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее
