Дополнительное оборудование Stiebel Eltron (Германия)

Раздел дополнительного оборудования для тепловых насосов «воздух-вода» Stiebel Eltron. Здесь собраны принадлежности, без которых насос не подключить к воздушному тракту и к системе отопления внутри дома. Основная позиция — компактный модуль подвода воздуха WPIC.

Зачем нужно дополнительное оборудование

Тепловой насос «воздух-вода» получает тепло из наружного воздуха, поэтому ему нужен организованный подвод воздуха и отвод выхлопа. Если насос ставят внутри здания, воздух к нему подают по шлангам, а сам агрегат закрывают облицовкой. Кроме того, часть оборудования отвечает за управление насосом и за циркуляцию в контурах отопления и горячей воды. Модуль WPIC как раз объединяет эти элементы в одном комплекте.

Назначение

WPIC — компактный модуль подвода воздуха для WPL 13 / 18 / 23. Он был разработан в качестве принадлежности для внутренней установки этих моделей: насос размещают в доме, а воздух подводят и отводят по шлангам.

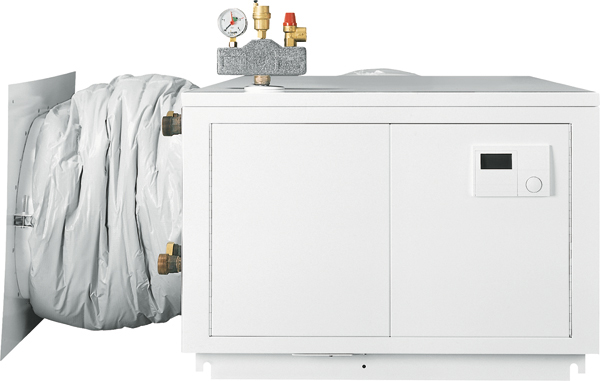

WPIC — компактный модуль подвода воздуха для WPL 13/18/23

Модуль содержит в себе все необходимые элементы боковой облицовки теплового насоса, готовые к использованию воздуховодные шланги, устройство управления тепловыми насосами WPM II, нагнетательные насосы для промежуточной ёмкости и резервуара горячей воды.

Что входит в обвязку

• изолированные воздушные шланги и пластины для подключения шлангов;
• демпфер DN 32 — 40 см;
• демпфер DN 32 — 100 см;
• элементы боковой облицовки теплового насоса;
• устройство управления тепловыми насосами WPM II;
• нагнетательные насосы для промежуточной ёмкости и резервуара горячей воды.

Совместимость

Модуль рассчитан на модели WPL 13, WPL 18 и WPL 23 и на внутреннюю установку. Управление насосом идёт через устройство WPM II, которое входит в комплект. Если модель теплового насоса другая или предполагается наружная установка, состав оборудования будет иным — это стоит уточнить на этапе подбора.

Модельный ряд

• Артикул 187909 — WPIC, функциональный модуль для контура ГВС;
• высота — 637 мм, ширина — 1240 мм, глубина — 800 мм.

Технические характеристики

• вес — 80 кг;
• номинальное напряжение — 400 В;
• потребление мощности на отопление — 60–130 Вт;
• потребление мощности на горячую воду — 60–130 Вт;
• подключение подающей и обратной линий отопления — G 1 1/4";
• диаметр воздушного шланга — DN 560.

Монтаж

Порядок работ: подготовить место под насос внутри дома, собрать боковую облицовку, подключить воздушные шланги к насосу и к проёму в стене через пластины, подсоединить подающую и обратную линии отопления, подключить насосы промежуточной ёмкости и резервуара горячей воды, смонтировать устройство управления WPM II и выполнить пусконаладку. Воздушный тракт собирают на изолированных шлангах, поэтому стыки важно сразу проверить на герметичность.

Частые вопросы

Можно ли обойтись без модуля WPIC?

Для внутренней установки WPL 13 / 18 / 23 модуль закрывает облицовку и подвод воздуха, поэтому его берут вместе с насосом.

Идёт ли устройство управления в комплекте?

Да, WPM II входит в состав модуля вместе с нагнетательными насосами.

Что нужно знать перед монтажом?

Габариты модуля — 637 × 1240 × 800 мм, вес 80 кг, поэтому место под него и проём под воздуховод закладывают заранее.
