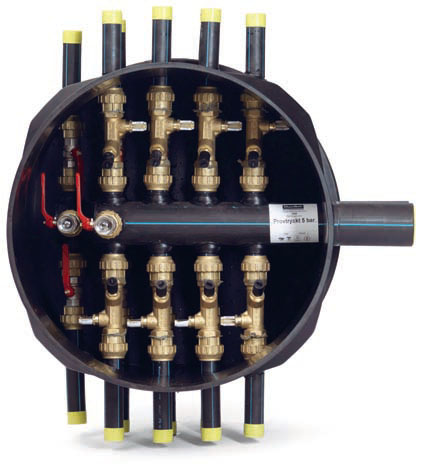

Полностью изготовлены из полиэтилена чёрного цвета. Коллекторный колодец по своей конструкции
ребристый, что защищает его от внешнего давления земли. Внутри колодца встроен
многосекционный коллектор, изготовленный из полиэтилена (ПЭНД 100) голубого цвета.
Проходы
секций коллектора через стенки колодца абсолютно герметичны. Это не позволяет грунтовым водам

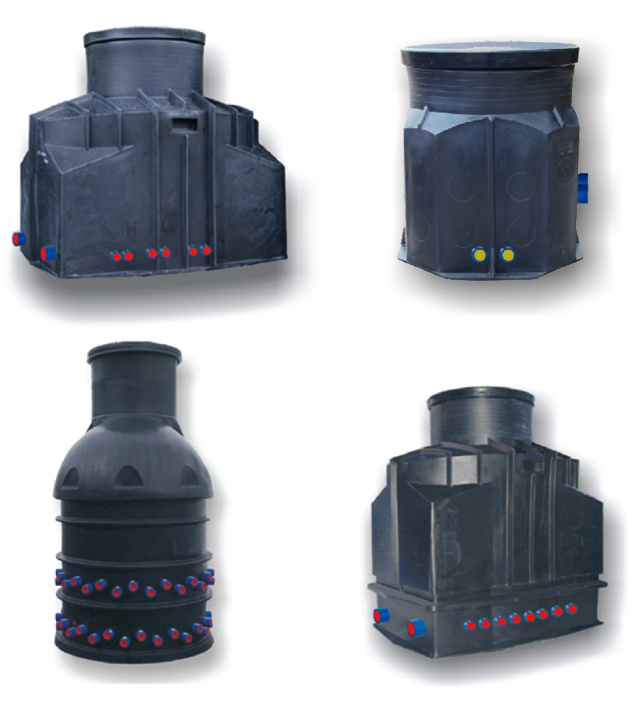

проникать внутрь зарытого под землёй коллекторного колодца. Доступны четыре модели
коллекторных колодцев.
Коллекторный колодец на 5 секций с ротаметрами
Характеристика
ALTRA
Количество секций (СК)
5 [пар]
Стандартные диаметры секций коллектора (СК)
25, 32, 40 [мм]
Стандартные диаметры отверстий для подводящих труб (RD)
63, 50, 40 [мм]
Диаметры коллекторных балок (подающей и обратной)
110 [мм]
Отверстие с внутренней резьбой для воздухоотводчика
1/2 [дюйм]
Вес
88,5 [кг]
Диапазон расхода жидкости в ротаметре типа A
4÷15 [дм3/мин]
Диапазон расхода жидкости в ротаметре типа B
8÷30 [дм3/мин]
Диапазон расхода жидкости в ротаметре типа C
10÷40 [дм3/мин]
Диапазон расхода жидкости в ротаметре типа RT
5÷50 [дм3/мин]
Размеры Y/Z/X
1230/909/1280 [мм]
Объём распределителя
18,4 [м3]
Каталоговая цена нетто
Таблица гидравдических сопротивлений в Коллекторном колодце
Гидравлическое сопротивление для расхода гликоля 1,5 м3/час (25,0 дм3/мин.) – этиленовый гликоль HENOCK
12,14 [кПа]
Гидравлическое сопротивление для расхода гликоля 0,5 м3/час (8,3 дм3/мин.) – этиленовый гликоль HENOCK
1,71 [кПа]
Гидравлическое сопротивление для расхода гликоля 1,5 м3/час (25,0 дм3/мин.) – пропиленовый гликоль HENOCK
12,79 [кПа]
Гидравлическое сопротивление для расхода гликоля 0,5 м3/час (8,3 дм3/мин.) – пропиленовый гликоль HENOCK

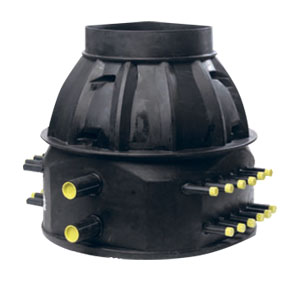

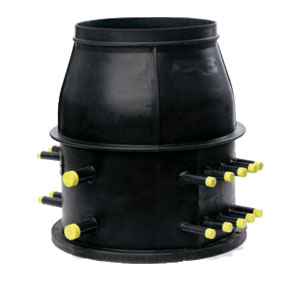

Коллекторные колодцы Mouvitech представлены в 3-х разных размерах DN625, и DN800 DN1000. В этих колодцах возможно подключение от 2 до 20 коллекторов.
Коллекторные колодцы Mouvitech изготовлены из полиэтилена, с ребрами жесткости, поставляются с резиновой крышкой. Коллекторные колодцы Mouvitech испытаны на герметичность на заводе, путем подачи воздуха под давлением 5 бар.
