Настенные шкафы с многосекционными коллекторами термически изолированные

Настенные шкафы с многосекционными распределительными коллекторами термически изолированные. Изготовлены из высококачественных материалов, устойчивых к атмосферным условиям. Распределитель, встроенный внутри коллекторного шкафа, термически изолирован двухсоставным полиуретаном, а также изоляцией из вспененного каучука. Настенные коллекторные шкафы ENERGEO характеризуются простым доступом к клапанам и ротаметрам, расположенным за закрывающимися на ключ дверцами. Настенные коллекторные шкафы устанавливаются внутри или извне здания. Доступна также дизайнерская версия «под камень» - модель «Ston».

Настенные шкафы с многосекционными коллекторами, термически изолированные

Гидравлическая система с ротаметрами (тип Р)

Характеристика	NOMO	REGA
Количество секций распределительного коллектора (СК)	2?5 [пар]	2?3 [пар]
Стандартные диаметры секций распределительного коллектора (СК)	25, 32, 40 [mm]	25, 32, 40 [mm]
Стандартные диаметры отверстий для подводящих труб (ПТ) распределительного коллектора	50, 40 [mm]	50, 40 [mm]
Диаметры коллекторных балок (подающей и обратной)	110 [mm]	75 [mm]
Отверстие с внутренней резьбой для воздухоотводчика	1/2 [дюйм]	нет
Вес (обусловлен количеством секций коллектора)	23-27 [кг]	7 [кг]
Диапазон расхода жидкости в ротаметре типа A	4?15 [дм3/мин.]	4?15 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа B	8?30 [дм3/мин.]	8?30 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа C	10?40 [дм3/мин.]	10?40 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа RT	5?50 [дм3/мин.]	5?50 [дм3/мин.]

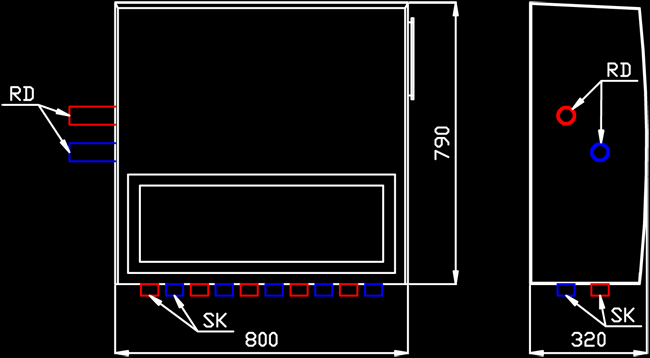

Размеры высота/длина/ширина	790/800/320 [mm]
Ориентировочное гидравлическое сопротивление	Скачать/Нижние источники тепла/Таблицы гидравлических сопротивлений

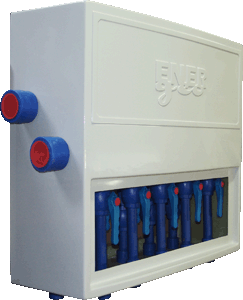

Коллекторный шкаф NOMO/STON c распределителем, термически изолированный

Коллекторная подающая балка – запорные клапаны установлены на каждой секции коллектора.

Коллекторная обратная балка – ротаметры установлены на каждой секции коллектора.

Отверстие для воздухоотводчика, расположенное на коллекторной балке, снабжено запорным клапаном.

Секции распределительного коллектора (СК) и выходные отверстия для подводящих труб могут заканчиваться муфтами для полифузионной термической сварки с помощью сварочных аппаратов или голыми трубами для электросварки. Муфты для подсоединения подводящих труб могут находиться с правой, с левой стороны или сзади коллекторного шкафа.Коллекторные шкафы устанавливаются внутри или снаружи здания.

Коллекторный шкаф REGA с распределителем, термически изолированный

Коллекторная подающая балка – запорные клапаны установлены на каждой секции распределительного коллектора. Запорный клапан закрывается специальным ключом.

Коллекторная обратная балка – ротаметры установлены на каждой секции распределительного коллектора.

В шкафу нет отверстия для воздухоотводчика – чтобы происходило удаление воздуха из системы, необходимо вмонтировать воздухоотводчик на подводящей трубе.

Секции распределительного коллектора (СК) и выходные отверстия для подводящих труб могут заканчиваться муфтами для полифузионной термической сварки с помощью сварочных аппаратов или голыми трубами для электросварки. Муфты для подсоединения подводящих труб могут находиться с правой или с левой стороны коллекторного шкафа. Нет возможности подсоединения труб сзади шкафа. Коллекторные шкафы устанавливаются внутри здания.

Настенные шкафы с многосекционными коллекторами термически изолированные

В стандартном исполнении подводящие трубы выходят с левой стороны коллекторных балок распределителя. По желанию клиента есть возможность изготовления коллекторного распределителя с произвольной конфигурацией труб, соединяющих коллекторный распределитель и тепловой насос, осуществимая с технической точки зрения. Распределители типа НР, установленные внутри здания без изоляции, будут конденсировать водяной пар на своей поверхности.

Гидравлическая система с ротаметрами

Основные технические параметры:

Характеристика	Свойства
Количество секций распределительного коллектора (СК)	2 ? 16 [пар]
Стандартные диаметры секций распределительного коллектора (СК)	25, 32, 40 [mm]
Стандартные диаметры отверстий для подводящих труб (RD)	63, 50, 40 [mm]
Диаметры коллекторных балок (подающих и обратных) до 12-ти секций	110 [mm]
Диаметры коллекторных балок (подающих и обратных) до 13-16 секций	125 [mm]
Отверстие с внутренней резьбой для воздухоотводчика	1/2 [дюйм]
Вес (обусловлен количеством секций распределительного коллектора)	13-25 [кг]
Диапазон расхода жидкости в ротаметре типа A	4?15 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа B	8?30 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа C	10?40 [дм3/мин.]
Диапазон расхода жидкости в ротаметре типа RT	5?50 [дм3/мин.]

Гидравлическая система с клапанами

Основные технические параметры:

ХАРАКТЕРИСТИКА	СВОЙСТВА
Количество секций коллектора (СК)	2 ? 16 [пар]
Стандартные диаметры секций коллектора (СК)	25, 32, 40 [mm]
Стандартные диаметры отверстий для подводящих труб (ПТ)	63, 50, 40 [mm]
Диаметры коллекторных балок (подающей и обратной) до 12-ти секций	110 [mm]
Диаметры коллекторных балок (подающей и обратной) до 13-16 секций	125 [mm]
Отверстие с внутренней резьбой для воздухоотводчика	1/2 [дюйм]
Вес (обусловлен количеством секций коллектора)	13-25 [кг]

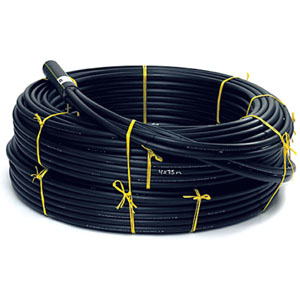

Распределительные коллекторы Mouvitech

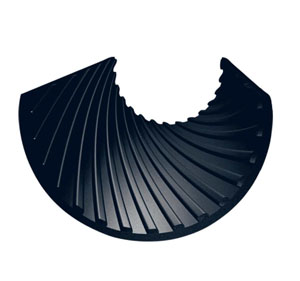

Распределительный Турбо коллектор это запатентованная технология спиральной нарезки традиционного гладкостенного зонда, который обладает, доказано лучшей теплопроводностью.
Распределительный Турбо коллектор создает турбулентный поток, а это приводит к снижению сопротивления.

Преимущества для конечных потребителей

Большая мощность распределительного коллектора дает высокий СОР (коэффициент энергоэффективности), а это реальная экономия для потребителей. Монтаж Турбо Коллектора не отличается от монтажа обычного зонда. Турбо коллектор прослужит долго, даже после нескольких замен тепловых насосов.

Распределительные коллекторы поставляется с запорным клапаном и спускными клапанами на ответвлениях. Все распределительные коллекторы провереня под давлением в 5 баров на заводе изготовтеле.

• Техническая документация на комплектующие и аксессуары тепловых насосов Mouvitech
