Мембранные клапаны KUBÍČEK для страховки и промывки воздуходувок

Основные преимущества мембранных клапанов KUBÍČEK

Предохранительные клапаны KUBÍČEK, применяемые в серии PMVD, отличаются от простых пружинных клапанов малым перепадом давления во всём диапазоне заданных скоростей потока, который составляет около 3 кПа.

Комбинированные страховые и пусковые клапаны в исполнении PRVD также оснащены функцией сброса давления (ускорения) для облегчения запуска агрегатов (электродвигателя).

• Малый перепад давления — около 3 кПа во всём диапазоне
• Функция сброса давления — облегчение запуска электродвигателей (PRVD)
• Надёжная защита — предотвращение аварийных режимов
• Сертификация — по стандартам ISO 4126-1 и ISO 4126-5
• Широкий диапазон расходов — до 22 000 м³/ч
• Различные типоразмеры — DN40 до DN300

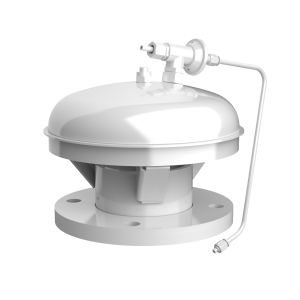

Состав и конструкция мембранных клапанов

Клапаны состоят из основного (силового) клапана и контрольного (управляющего, пилотного) клапана.

Главный клапан осуществляет собственный забор воздуха из системы. Регулирующий клапан определяет импульсное давление в коллекторе, подаваемое воздухом, и управляет работой главного клапана для его наполнения или выпуска.

• Основной (силовой) клапан — забор воздуха из системы
• Контрольный (пилотный) клапан — управление импульсным давлением
• Надёжная конструкция — мембранный принцип работы
• Простота монтажа — установка под фланцем основного клапана

Монтаж мембранных клапанов

Сборка клапана чаще всего осуществляется под фланцем основного клапана, что обеспечивает быстрый и надёжный монтаж в систему воздуходувки.

Сертификация клапанов KUBÍČEK

Клапаны KUBÍČEK сертифицированы в соответствии с правительственным постановлением № 219/2016 Сб. (директива 2014/68/EU) для оборудования, работающего под давлением, при использовании стандартов:

• ČSN EN ISO 4126-1:2014 — предохранительные клапаны. Часть 1
• ČSN EN ISO 4126-5:2014 — предохранительные клапаны. Часть 5
