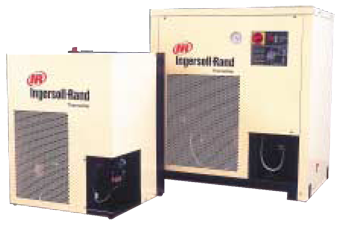

Осушители рефрежераторного типаС прямым расширением хладагента серии «DRYSTAR» (DS) и «THERMOSTAR» (TS)В случае, если осушитель работает все время на полную мощность, для систем с постоянным расходом воздуха следует выбирать нециклический (c прямым расширением хладагента) осушитель. В нециклических осушителях компрессор холодильника работает постоянно, независимо от нагрузки на осушитель. Термостатический расширительный клапан и клапан сброса горячего газа регулируют поток хладагента в теплообменнике, обеспечивая точку росы и уменьшая «обледенение». Технические характеристики:
| Модель | Производительность
при точке росы +3°С | Максимальная
потреб. мощность | Диаметр
подключения | Стандартное
напряжение | Габариты | Масса |
|---|
| м3/мин | кВт |
| В-ф-Гц | мм | кг |
|---|
| DS002 | 0,20 | 0,16 | 3/8" | 230-1-50 | 450 x 197 x 455 | 18 | | DS004 | 0,40 | 0,16 | 3/8" | 230-1-50 | 450 x 197 x 455 | 18 | | DS006 | 0,60 | 0,19 | 3/8" | 230-1-50 | 450 x 197 x 455 | 20 | | DS009 | 0,90 | 0,22 | 1/2’’ | 230-1-50 | 530 x 282 x 600 | 32 | | DS012 | 1,20 | 0,32 | 1/2’’ | 230-1-50 | 605 x 352 x700 | 33 | | DS018 | 1,80 | 0,47 | 3/4’’ | 230-1-50 | 605 x 352 x700 | 46 | | DS024 | 2,40 | 0,63 | 3/4’’ | 230-1-50 | 605 x 352 x700 | 55 | | DS030 | 2,95 | 0,79 | 3/4’’ | 230-1-50 | 605 x 352 x700 | 58 | | DS040 | 4,0 | 0,58 | 1/2’’ | 230-1-50 | 615 x 522 x 791 | 65 | | DS050 | 5,0 | 0,96 | 1/2’’ | 230-1-50 | 615 x 522 x 791 | 6 |
Максимальное рабочее давление DS-16 бар, TS-12 бар
Фреон DS- R134A, TS- R407C С термобуфером серии «THERMAL MASS» (TMS)Запатентованный осушитель сжатого воздуха рефрижераторного типа серии TMS является одним из результатов работы компании «Ингерсолл-Рэнд» по обеспечению высочайшего качества сжатого воздуха. Он является самым эффективным осушителем данного типа на мировом рынке. Проверенный временем, созданный на основе передовых технологий и конструкторских решений осушитель будет постоянно обеспечивать осушение воздуха год за годом.
Используемый в осушителе термобуфер позволяет поддерживать постоянную точку росы +2°С при значительных изменениях нагрузки. В случае сокращения потребления сжатого воздуха осушитель выключается с целью сокращения электропотребления, в то время как осушители рефрижераторного типа с прямым расширением хладагента должны работать постоянно. В течение периода сокращенного потребления сжатого воздуха (или полного его отсутствия) термобуфер поддерживает необходимую температуру хладагента до момента, когда потребление не начнется опять bи охладитель автоматически включится.
Таким образом, в дополнение к способности осушать сжатый воздух при постоянной точке росы осушители позволяют существенно сократить расходы электроэнергии и, тем самым, общие эксплуатационные затраты. Технические характеристики:
| Модель | Производительность
при точке росы +3°С | Максимальная
потреб. мощность | Диаметр
подключения | Стандартное
напряжение | Габариты | Масса |
|---|
| м3/мин | кВт |
| В-ф-Гц | мм | кг |
|---|
| TMS4 | 0,36 | 0,23 | 1/2" M | 230-1-50 | 457 x 345 x 495 | 38 | | TMS7 | 0,56 | 0,30 | 1/2" M | 230-1-50 | 457 x 345 x 495 | 40 | | TMS12 | 0,92 | 0,31 | 1/2" M | 230-1-50 | 512 x 370 x 570 | 52 | | TMS14 | 1,08 | 0,58 | 1/2" M | 230-1-50 | 512 x 370 x 570 | 58 | | TMS20 | 1,66 | 0,31 | 1’’ F | 230-1-50 | 605 x 575 x 740 | 98 | | TMS25 | 2,00 | 0,58 | 1’’ F | 230-1-50 | 605 x 575 x 740 | 103 | | TMS31 | 2,50 | 0,65 | 1’’ F | 230-1-50 | 605 x 575 x 740 | 107 | | TMS38 | 3,00 | 0,68 | 1’’ F | 230-1-50 | 605 x 575 x 740 | 123 | | TMS55 | 4,30 | 1 ,02 | 1-1/2’’F | 230-1-50 | 895 x 675 x 1060 | 180 |
Может обеспечить сухой воздух с точкой росы под давлением ниже 0°С, минимально до -40°С, или даже до – 70°С. Если компрессорная система расположена в регионе, где наблюдаются температуры ниже 0°С, или же технологический процесс требует исключительно низкого содержания влаги в сжатом
воздухе, необходимо использовать осушитель с адсорбентом.
Существует два типа агрегатов - с тепловой регенерацией адсорбента и без нее. В осушителях без нагрева серии TZ, TZM (модульного типа) регенерация адсорбента происходит при продувке сухим воздухом при атмосферном давлении через сосуд. Продувочный воздух реадсорбирует влагу и, в конечном счете, выпускается в атмосферу.
В осушителях с тепловой регенерацией небольшое количество сухого воздуха снижается до атмосферного давления и продувается через сосуд, в котором ребристый нагреватель равномерно нагревает адсорбент после адсорбирования влаги. Осушитель серии TZV - это теплорегенерационная установка с внешней нагревательной воздуходувкой. С адсорбентом без тепловой регенерации адсорбента модульного типа серия TZMТехнические характеристики:
Модель
| Номинальная производительность, м3/мин,
при максимальном давлении, бар (изб) | Диаметр
подключения | Габариты
компрессора | Масса |
|---|
| 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|
| | мм | кг |
|---|
ТZМ001
| 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.10 | 0.11 | 1/4" | 159 x 92 x 370 | 5 | ТZМ002
| 0.10 | 0.12 | 0.15 | 0.17 | 0.19 | 0.21 | 0.23 | 1/4" | 159 x 92 x 465 | 7 | ТZМ004
| 0.23 | 0.27 | 0.32 | 0.36 | 0.41 | 0.46 | 0.50 | 1/4" | 159 x 92 x 370 | 9 | ТZМ007
| 0.45 | 0.53 | 0.62 | 0.68 | 0.80 | 0.87 | 0.96 | 1/2 | 250 x 150 x 690 | 25 | ТZМ019
| 0.56 | 0.68 | 0.80 | 0.90 | 1.01 | 1.13 | 1.24 | 1/2 | 250 x 150 x 865 | 30 | ТZМ011
| 0.73 | 0.87 | 1.01 | 1.18 | 1.33 | 1.47 | 1.61 | 1/2 | 250 x 150 x 1021 | 36 | ТZМ015
| 0.93 | 1.10 | 1.30 | 1.50 | 1.67 | 1.86 | 2.06 | 1/2 | 250 x 150 x 1186 | 41 | ТZМ018
| 1.13 | 1.35 | 1.61 | 1.84 | 2.06 | 2.29 | 2.52 | 3/4" | 266 x 200 x 1530 | 52 | ТZМ025
| 1.55 | 1.86 | 2.18 | 2.49 | 2.80 | 3.11 | 3. 42 | 3/4" | 266 x 200 x 1753 | 60 | ТZМ030
| 1.86 | 2.20 | 2.60 | 3.00 | 3.34 | 3.73 | 4.13 | 3/4" | 526 x 200 x 1400 | 90 | ТZМ037
| 2.26 | 2.71 | 3.22 | 3.68 | 4.13 | 4.58 | 5.04 | 3/4" | 526 x 200 x 1566 | 100 | ТZМ050
| 3.11 | 3.73 | 4.36 | 4.98 | 5.60 | 6.22 | 6.85 | 3/4" | 526 x 200 x 1814 | 120 |
С адсорбентом без тепловой регенерации адсорбента серия TZПредставляет собой два сосуда, заполненных десикантом, собранных вместе с впускным и выпускным трубопроводом. В то время как один сосуд осушает воздух, второй сосуд регенерирует адсорбент. Небольшое количество осушенного сжатого воздуха используется для регенерации насыщенного влагой десиканта. Осушенный воздух проходит через сосуд, отбирает влагу из адсорбционного наполнителя и расширяется до атмосферного давления. Все модели поставляются с установленными фильтрами на входе и выходе из осушителя. Стандартное напряжение 230-1-50. Данные в таблице приведены при температуре входящего воздуха 35°С, и давлении 7.0 бар(изб). Максимальная температура входящего воздуха 50°С и давление 16.0 бар(изб). Технические характеристики: | Модель | Производительность | Диаметр подключения | Габариты | Масса |
|---|
| м3/мин | | мм | кг |
|---|
| TZ022 | 2,2 | 1" | 565 x 440 x 1700 | 127 | | TZ022 | 2.8 | 1" | 595 x 440 x 1700 | 162 | | TZ038 | 3.8 | 1" | 634 x 460 x 1760 | 206 | | TZ050 | 5.0 | 1" | 634 x 460 x 1800 | 237 |
Охладители и послеохладители воздуха типа ABC и WBCОбеспечивают защиту пневмосистемы от воздействия влаги путем охлаждения сжатого воздуха до температуры окружающей среды +10°С и удаления из него образовавшегося конденсата. Устанавливается после компрессора перед ресивером. Сжатый воздух проходит через теплообменный аппарат. Охлаждающий воздух принудительно подается на поверхность теплообмена. Влага конденсируется и отделяется. В результате более чистый и холодный сжатый воздух совместно с последующим осушением и фильтрацией обеспечивает потребителя воздухом высшего качества. - Максимальное охлаждение при минимальной цене
- Высокий коэффициент теплообмена
- Минимальное падение давления
- Надежная работа
Технические характеристики: | Модель | Производи-
тельность | Потребляемая
мощность | Температура
охлаждения | Диаметр
подключения | Габариты | Масса |
|---|
| A | B | C |
|---|
м3/мин
| кВт
| °C
|
| мм
| кг
|
|---|
| АВС-6 | 0,6 | 48 | 10 | 3/4" | 475 | 215 | 798 | 14 | | АВС12 | 1.2 | 48 | 10 | 3/4" | 545 | 276 | 899 | 17 | | АВС-25 | 2.5 | 180 | 10 | 1-1/2’’ | 715 | 331 | 1142 | 31 | | АВС-35 | 3.5 | 180 | 10 | 1-1/2’’ | 715 | 331 | 1142 | 31 |
Водяные охладители и послеохладителиТехнические характеристики: | Модель | Производи-
тельность | Температура
охлаждения | Диаметр подключения | Габариты | Масса |
|---|
| воздух | вода | A | B |
|---|
м3/мин
| °C
|
| мм
| кг
|
|---|
| WBC-12FH | 1,2 | 10 | 3/4" | 3/8" | 827 | 407 | 4.0 | | WBC-35FH | 3.5 | 10 | 1-1/2’’ | 1/2’’ | 1110 | 525 | 8.0 | | WBC-30RHH | 3.0 | 10 | 1-1/2’’ | 1/2’’ | 1133 | 525 | 27.0 |
Быстромонтируемая система труб для сжатого воздуха «SIMPLAIR»«SIMPLAIR» - самая простая и наиболее разносторонняя система труб для сжатого воздуха в мире.
Преимущества применения системы «SIMPLAIR»: - Благодаря своим конструктивным особенностям позволяет за
короткий промежуток времени произвести монтаж (демонтаж)
пневмолинии любой конфигурации без специальных навыков - Для монтажа не требуется проведение сварочных работ
- Изготавливается из высококачественного анодированного
алюминиевого сплава - Возможность встраивания в оборудование
- Легкость изменения конфигурации пневмолинии
- Отсутствие коррозии
- Широкий диапазон рабочих температур
- Большой выбор соединительных фитингов
- Возможность подключения дополнительного рабочего места
без снятия давления в магистрали - Не требует обслуживания
- Отсутствие утечек воздуха в пневмолинии сокращает расходы
на сжатый воздух - Обеспечивает максимальный поток сжатого воздуха при
минимальных потерях давления - Дополнительные аксессуары:
- фильтры
- регуляторы
- маслораспылители
- конденсатоотводчики
- шаровые краны
- предохранительные клапаны и др.
|
|
