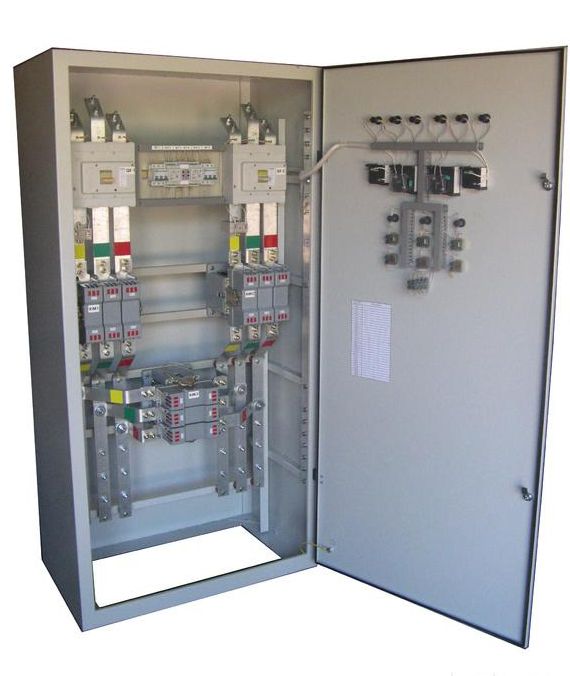

Шкаф АВР и ЩАВР: автоматическое включение резервного питания

Шкаф АВР (автоматический ввод резерва) — это электроустановка, которая при пропадании напряжения на основном вводе автоматически переключает нагрузку на резервный источник и возвращает её обратно при восстановлении питания. В обозначении ЩАВР («щит автоматического ввода резерва») та же функция, только применительно к щитовому исполнению. Именно эти два названия — «шкаф АВР» и «ЩАВР» — используются как синонимы, хотя технически речь идёт об одном классе оборудования.

Зачем нужен автоматический ввод резерва

Простейшее устройство резервирования — рубильник-переключатель. Он дешёв, долговечен и прост, но есть у него существенный недостаток: автоматического режима у него нет. При пропадании сети нужно вручную запустить генератор, переключить рубильник, а после восстановления питания — снова остановить генератор и вернуть рубильник в исходное положение. Для потребителей первой категории такой порядок неприемлем.

Система автоматического включения резерва работает без участия человека. При исчезновении напряжения основного ввода она запускает дизель-генератор, проверяет его параметры (напряжение, давление масла, температуру), подключает генератор к нагрузке и отключает его при появлении внешнего питания. Переключение у разных исполнений занимает от 0,1 до 30 секунд, временная уставка регулируется.

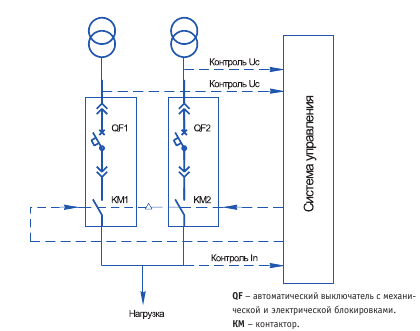

Что обеспечивает щит АВР

• длительное питание нагрузки от основного ввода, а при отсутствии на нём напряжения — от резервного источника (дизель-генератора и т. п.);
• контроль параметров напряжения на основном (ВВОД 1) и резервном (ВВОД 2) вводах;
• автоматическое подключение нагрузки к резервному источнику, когда напряжение на основном вводе выходит за допустимые границы;
• автоматический возврат питания от стационарного источника после восстановления напряжения в норме;
• защиту линии после щита от токов короткого замыкания и перегрузки автоматическим выключателем;
• световую сигнализацию подключения нагрузки к первому и второму вводам;
• подачу сигнала на запуск генератора при пропадании основного ввода и на останов — при восстановлении сети;
• мониторинг параметров работы двигателя электростанции (давление масла, температура).

Технические параметры шкафов АВР

Щиты соответствуют ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) и ТУ3431-001-86403210-2008.

Алгоритмы работы АВР

Поведение щита при переключениях задаётся алгоритмом. Применяются четыре основных варианта:

С приоритетом первого ввода

Питание идёт от основного ввода. При пропадании напряжения нагрузка переключается на второй ввод, а при восстановлении — автоматически возвращается на первый.

С равноценными вводами

Потребитель может длительно работать от любого ввода. Переключение на второй происходит без возврата на первый; автоматический возврат случается только при пропадании питания на втором вводе. Предусмотрен и ручной режим.

Без возврата

При пропадании питания на первом вводе щит переключается на второй. Обратное переключение после восстановления первого ввода возможно только вручную.

Независимый

Каждый ввод работает на своего потребителя. При выходе из строя одного ввода все потребители подключаются к исправному.

Исполнения и модификации

В зависимости от задачи применяются разные серии:

• Щиты АВР серии ЩАП — для бесперебойного снабжения от двух независимых источников в сетях однофазного и трёхфазного тока 220 или 380 В. В стандартном исполнении есть световая индикация работы вводов, по желанию добавляется звуковая сигнализация.
• ЩАВР — щит автоматического ввода резерва, работающий совместно с электростанцией: управляет запуском и остановом генератора.
• Автомат включения резервного питания MODI ZA — аппарат АВР производства OEZ.

В щитах АВР возможна установка приборов учёта электроэнергии, коммутационных аппаратов распределения электроэнергии (серия ШАВР), а также контроллеров, которые отслеживают и передают информацию о параметрах электропитания.

Как подобрать шкаф АВР

Основные параметры для подбора — номинальный ток ввода, напряжение и частота сети, требуемый алгоритм работы и степень защиты по условиям помещения. Номинальный ток щита рекомендуется брать с запасом. Для помещений с повышенной влажностью и пылью подходит исполнение IP54, для отапливаемых щитовых достаточно IP31.

Если щит работает совместно с генератором, учитывается также мощность электростанции и необходимость автоматического запуска — тогда применяется ЩАВР с контролем параметров двигателя.

Что мы предлагаем

• подбор шкафа АВР по параметрам объекта — току, напряжению, алгоритму работы;
• изготовление и комплектацию щитов АВР, ЩАВР и ЩАП;
• поставку аппаратов АВР, включая MODI ZA производства OEZ;
• монтаж и пусконаладку щитов резервного питания;
• сервисное обслуживание и ремонт.

Для расчёта направьте параметры объекта: напряжение и частоту сети, требуемый ток ввода, мощность генератора, нужный алгоритм работы и условия размещения щита.
