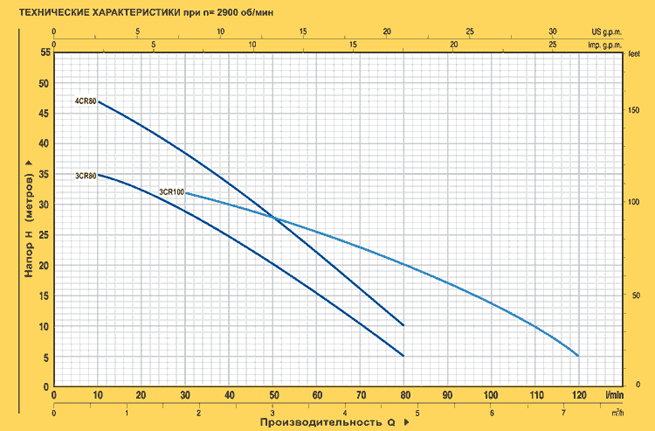

| Краткая техническая характеристика
подача | | до 120 л/мин. (7.2 m3/ч) |
манометрическая высота всасывания | | до 7 м |
температура жидкости | | до +40°C |
максимальная тепература окружающей среды | | +40°C |
|
Бытовые электронасосы, с корпусом насоса из нержавеющей стали, компактные, бесшумные, характеризуются высоким кпд и низкой потребляемой мощностью.
Принцип работы |
|
|
Серия 3-4CR включает в себя МНОГОСТУПЕНЧАТЫЕ ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНОГО ТИПА с корпусом насоса из нержавею щей стали, горизонтальным валом и с переменным числом рабочих колес; установленых в корпусе из нержавеющей стали. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость выталкивается из насоса через нагнетательный патрубок, предусмотренный в корпусе насоса. Каждое рабочее колесо с соответствующим лопаточным диффузором составляют ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, сообщает жидкости перепад давления, который суммируется с равными перепадами давления, сообщаемыми другими последовательными ступенями.
Область применения и установка |
|
|
Насосы данной серии рекомендуются для перекачки чистой воды и химически неагрессивных жидкостей.
Благодаря их надежности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, легкости и бесшумности, эти насосы могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов, садов и т.д.
Примененное конструктивное решение, которое предусматривает размещение всех ступеней в корпус из нержавеющей стали; а также высокие эксплуатационные характеристики служат гарантией их надежного применения для оснастки промышленного оборудования или комплектных установок (моечные системы, котлы и т.д.)
Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.
Конструктивные характеристики |
|
|
- КОРПУС НАСОСА из нержавеющей стали AISI 304, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
- КРЫШКА КОРПУСА НАСОСА из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение.
- РАБОЧИЕ КОЛЕСА, радиальные, центробежного типа, из технополимера Noryl GFN3V "General Electric " (сертифицированы для питьевой воды).
- ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 416.
- МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита.
- ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции В.
В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. - СТЕПЕНЬ ЗАЩИТЫ IP 44
- ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61 -150) EN 60034-1 (I EC 34-1, CEI 2-3).
- ЗАРЕГИСТРИРОВАННАЯ МОДЕЛЬ
|
|
|
|
|
